Mã sản phẩm: A20B-2900-0450
Nhà sản xuất: FANUC Corporation (Nhật Bản)

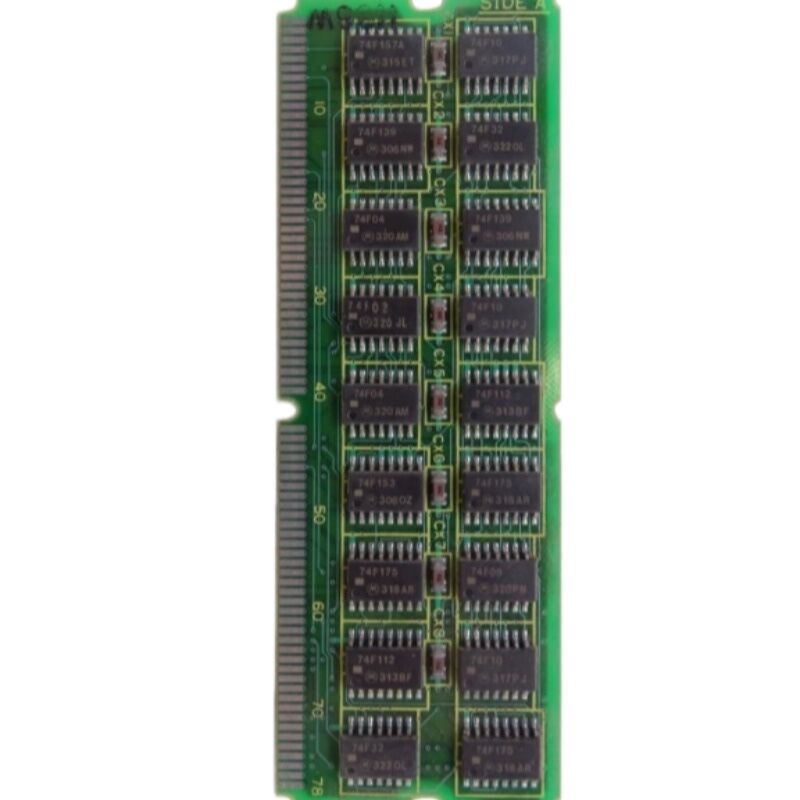

Loại sản phẩm: Mô-đun Điều khiển R-J M32i (PCB)
Dòng bo mạch: A20B-2900
Hệ thống tương thích: Bộ điều khiển Robot FANUC Dòng R-J
A20B-2900-0450 là Mô-đun Điều khiển R-J M32i dành cho các bộ điều khiển robot dòng R-J của FANUC. Dòng R-J là nền tảng bộ điều khiển robot chính của FANUC trong thế hệ đó — bộ điều khiển quản lý mọi khía cạnh chuyển động của robot, thực thi chương trình, I/O và giao tiếp cho các cánh tay robot công nghiệp của FANUC.
Mô-đun M32i là bo mạch xử lý trung tâm của bộ điều khiển: thành phần chạy phần mềm điều khiển của robot, thực thi các chương trình chuyển động, quản lý giao diện bảng điều khiển dạy và phối hợp các bộ truyền động servo cho tất cả các trục robot.
Các bộ điều khiển robot FANUC từ thế hệ R-J đã được sử dụng trong nhiều năm trong các ứng dụng lắp ráp ô tô, hàn hồ quang, xử lý vật liệu và nạp phôi. Các bộ điều khiển này vẫn được sử dụng trong sản xuất tại các cơ sở duy trì đội robot của họ. Khi mô-đun M32i bị lỗi, robot sẽ không hoạt động — không thể di chuyển nếu không có bộ xử lý trung tâm.
A20B-2900-0450 là bộ phận thay thế khôi phục chức năng cho bộ điều khiển bị lỗi.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2900-0450 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun Điều khiển R-J M32i |
| Dòng bo mạch | A20B-2900 |
| Hệ thống tương thích | Bộ điều khiển Robot FANUC Dòng R-J |
| Chức năng | CPU trung tâm cho chuyển động và điều khiển robot |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Các bộ điều khiển FANUC R-J sử dụng kiến trúc bo mạch mô-đun. Mô-đun M32i là bộ xử lý chính — nó chạy phần mềm hoạt động của robot, thực thi các chương trình chuyển động và quản lý tất cả các chức năng điều khiển cấp cao. Các bo mạch hỗ trợ xử lý giao tiếp servo, I/O và giao diện ngoại vi, nhưng tất cả đều phụ thuộc vào mô-đun M32i để phối hợp.
Tính mô-đun này là có chủ đích. Các bo mạch riêng lẻ có thể được thay thế độc lập khi chúng bị lỗi, mà không cần thay thế toàn bộ bộ điều khiển.
Mô-đun M32i là thành phần quan trọng nhất — lỗi ở đây sẽ dừng robot bất kể tình trạng của tất cả các bo mạch khác.
Mô-đun cắm vào cấu trúc bo mạch chính của bộ điều khiển thông qua các đầu nối được xác định.
Sau khi lắp đặt mô-đun thay thế, phần mềm của robot — chương trình, biến hệ thống, dữ liệu hiệu chuẩn — phải được khôi phục từ bản sao lưu.
Phần cứng mô-đun cung cấp khả năng xử lý; nội dung phần mềm xác định robot làm gì với nó.
Dữ liệu hiệu chuẩn là một trong những thông tin quan trọng nhất trong bộ điều khiển robot. Đó là quá trình hiệu chỉnh liên kết vị trí bộ mã hóa khớp của robot với vị trí vật lý của robot trong không gian. Nếu dữ liệu hiệu chuẩn bị mất — điều xảy ra khi SRAM của bộ điều khiển mất nguồn hoặc không được sao lưu — robot sẽ không biết nó đang ở đâu.
Cần phải hiệu chuẩn lại vật lý trước khi robot có thể được sử dụng cho công việc chính xác.
Khi thay thế A20B-2900-0450, dữ liệu hiệu chuẩn phải được khôi phục từ bản sao lưu cùng với tất cả dữ liệu hệ thống khác. Nếu không có bản sao lưu, robot phải được hiệu chuẩn lại vật lý ở mỗi trục bằng cách sử dụng các vật cố tham chiếu hoặc dấu chứng.
Quy trình này đòi hỏi nhân viên có kỹ năng và tốn nhiều thời gian sản xuất.
Luôn thực hiện sao lưu toàn bộ trước bất kỳ công việc nào trên bo mạch điều khiển.
Bản sao lưu đầy đủ, hiện tại sẽ biến việc thay thế bo mạch từ một sự kiện có thể kéo dài cả ngày thành một quy trình kéo dài một giờ.
Sau khi thay thế mô-đun, môi trường phần mềm của bộ điều khiển robot phải được xây dựng lại một cách có hệ thống:
Tải phần mềm hệ thống từ phương tiện phần mềm điều khiển gốc hoặc bản sao lưu FROM. Sau đó khôi phục tất cả các chương trình robot và biến hệ thống bao gồm dữ liệu hiệu chuẩn, khung công cụ, khung người dùng và các chỉ định I/O.
Cuối cùng, xác minh hoạt động bằng cách chạy robot qua các vị trí đã lập trình ở tốc độ thấp trước khi quay lại sản xuất.
Mỗi bước đều cần thiết.
Bỏ qua bất kỳ bước nào có nguy cơ chuyển động robot không chính xác có thể làm hỏng dụng cụ, vật cố hoặc chính robot.
Q1: Bộ điều khiển robot R-J bật nguồn nhưng hiển thị lỗi hệ thống trước khi bảng điều khiển dạy phản hồi. Mô-đun M32i có phải là nguyên nhân gây lỗi không?
Lỗi hệ thống ngăn bảng điều khiển dạy phản hồi cho thấy mô-đun CPU không thể hoàn thành quá trình khởi tạo của nó.
Điều này phù hợp với lỗi mô-đun M32i. Trước tiên, hãy xác nhận điện áp nguồn của bộ điều khiển có đúng không — điện áp không đủ có thể ngăn bất kỳ bộ xử lý nào khởi động.
Nếu nguồn điện được xác nhận là tốt và lỗi vẫn tồn tại, mô-đun M32i là nghi phạm chính.
Q2: Sau khi thay thế mô-đun M32i, robot báo lỗi hiệu chuẩn trên tất cả các trục. Điều này có mong đợi không?
Dữ liệu hiệu chuẩn được lưu trữ trong SRAM có pin dự phòng. Nếu dữ liệu SRAM còn nguyên vẹn và pin sao lưu hoạt động, dữ liệu hiệu chuẩn sẽ tồn tại sau khi thay thế mô-đun.
Nếu dữ liệu hiệu chuẩn không được sao lưu và bị thiếu sau khi hoán đổi, cần phải hiệu chuẩn lại vật lý.
Kiểm tra màn hình biến hệ thống để biết các giá trị hiệu chuẩn — nếu tất cả các khớp hiển thị bằng không hoặc không có dữ liệu hiệu chuẩn, cần phải hiệu chuẩn lại.
Q3: Các chương trình robot đã tồn tại sau khi thay thế mô-đun nhưng robot di chuyển không chính xác. Nguyên nhân có thể là gì?
Chuyển động robot không chính xác sau khi hoán đổi mô-đun thường cho thấy dữ liệu khung công cụ hoặc khung người dùng không chính xác, hoặc dữ liệu hiệu chuẩn không khớp với hiệu chuẩn vật lý của robot. Xác minh dữ liệu khung công cụ và khung người dùng so với hồ sơ trước khi thay thế.
Chạy từng khớp qua chuyển động thủ công chậm để xác nhận hướng và tỷ lệ của nó là chính xác trước bất kỳ việc thực thi chương trình nào.
Q4: Có thể sử dụng A20B-2900-0450 từ một robot khác cùng dòng làm bộ phận thay thế không?
Nếu mã sản phẩm giống hệt nhau, phần cứng sẽ tương thích. Nội dung phần mềm từ robot cho sẽ khác nhau.
Coi mô-đun thay thế như phần cứng trống và khôi phục phần mềm của robot đích từ các tệp sao lưu của chính nó.
Không bao giờ giả định các chương trình hoặc tham số từ robot cho là áp dụng được.
Q5: Làm thế nào để sao lưu dữ liệu hiệu chuẩn để bảo vệ chống lại lỗi mô-đun trong tương lai?
Dữ liệu hiệu chuẩn được bao gồm trong bản sao lưu SRAM đầy đủ từ menu hệ thống của bảng điều khiển dạy.
Bản sao lưu này ghi tất cả các biến hệ thống, bao gồm cả dữ liệu hiệu chuẩn, vào một tệp thẻ nhớ. Gắn nhãn thẻ với ID robot và ngày.
Lưu trữ nhiều thế hệ sao lưu. Sao lưu lại mỗi khi hiệu chuẩn được thực hiện lại.
