| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-1010-0170 |
Mã sản phẩm: A16B-1010-0170
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Master PCB / Bo mạch điều khiển chính
Tên gọi: 0TE Master PCB
Tình trạng: Ngừng sản xuất bởi Nhà sản xuất

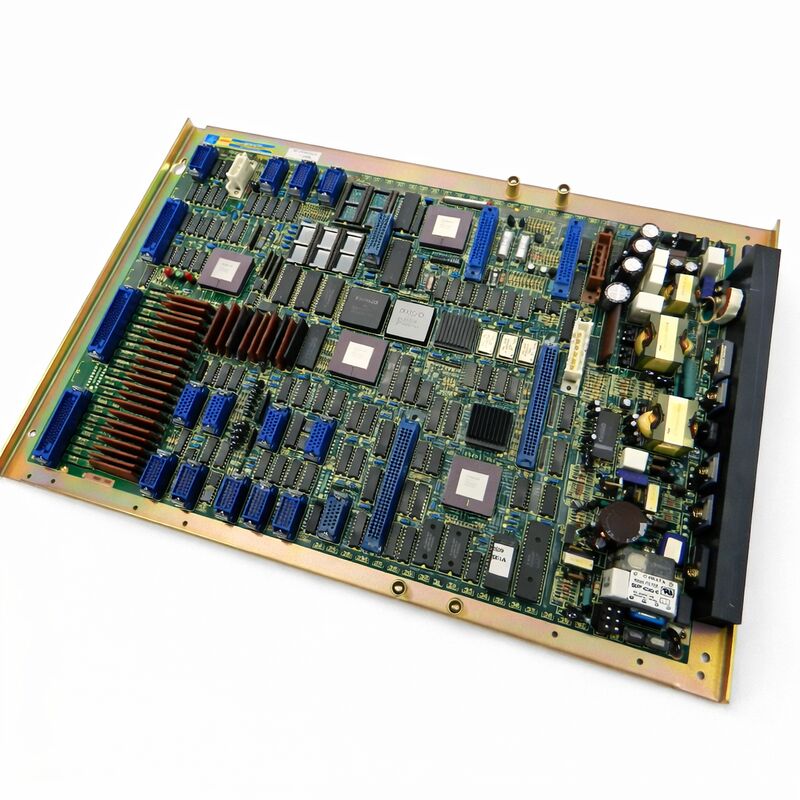

A16B-1010-0170 là bo mạch chủ (master PCB) cho hệ thống điều khiển CNC FANUC Series 0TE. Trong kiến trúc Series 0 của FANUC, bo mạch chủ là bo mạch trung tâm — bo mạch điều phối tất cả các chức năng CNC.
Điều khiển trục, lệnh trục chính, thực thi PMC, giao diện người vận hành và quản lý I/O đều đi qua hoặc xuất phát từ bo mạch này. Khi bo mạch chủ bị lỗi, hệ thống CNC sẽ ngừng hoạt động hoàn toàn. Không có bo mạch nào khác trong bộ điều khiển có trọng lượng tương đương.
Dòng A16B-1010 bao gồm dòng bo mạch chủ cho thế hệ CNC Series 0 của FANUC. Các số hậu tố khác nhau xác định các biến thể khác nhau trong dòng Series 0 — mỗi biến thể được tinh chỉnh cho một mẫu máy cụ thể.
Phiên bản -0170 là biến thể 0TE. Nó không thể thay thế cho các bo mạch của các mẫu máy khác trong cùng thế hệ, ngay cả những bo mạch trông giống hệt về mặt vật lý.
Bo mạch này đã ngừng sản xuất bởi nhà sản xuất. FANUC không còn sản xuất nó nữa.
Số lượng máy đang hoạt động với điều khiển Series 0TE là nhu cầu duy nhất tồn tại cho sản phẩm này — và nhu cầu đó là có thật. Những máy này vẫn đang hoạt động trên các trung tâm tiện, thiết bị EDM và các ứng dụng khác nơi Series 0TE được triển khai rộng rãi.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-1010-0170 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Master PCB / Bo mạch điều khiển chính |
| Tên gọi | 0TE Master PCB |
| Dòng bo mạch | A16B-1010 |
| Hệ thống tương thích | FANUC Series 0TE CNC |
| Tình trạng sản xuất | Ngừng sản xuất bởi Nhà sản xuất |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới (dư thừa) / Đã tân trang / Đã sửa chữa |
Bo mạch chủ trong hệ thống CNC Series 0 là trung tâm của hệ thống. Nó chứa CPU chính, LSI servo để điều khiển trục và logic giao diện kết nối với các bo mạch khác trong bộ điều khiển. Mọi bo mạch khác trong tủ đều giao tiếp qua hoặc tới bo mạch chủ.
Các lệnh vị trí trục bắt nguồn từ đây.
Vòng lặp servo chạy ở đây. Việc thực thi thang đo PMC được quản lý ở đây. Khi người vận hành nhấn một phím trên bảng MDI, tín hiệu sẽ đến bo mạch chủ. Khi mã M của máy gọi làm mát, bo mạch chủ sẽ xử lý nó.
Phạm vi vai trò của bo mạch này giải thích tại sao lỗi bo mạch chủ lại khiến toàn bộ máy ngừng hoạt động, trong khi lỗi ở hầu hết các bo mạch khác chỉ ảnh hưởng đến một chức năng cụ thể.
Trên các máy Series 0TE — thường là máy tiện CNC, trung tâm tiện và hệ thống EDM dây — bo mạch chủ xử lý cấu hình trục phù hợp với các loại máy này.
Biến thể 0TE phản ánh các yêu cầu chức năng và điện của ứng dụng cụ thể này.
FANUC đã ngừng sản xuất A16B-1010-0170 khi thế hệ Series 0 được thay thế bằng các nền tảng điều khiển mới hơn. Không còn sản xuất mới.
Mọi đơn vị có sẵn ngày nay hoặc là hàng tồn kho gốc (đã lưu trữ mới nhưng chưa sử dụng) hoặc là đơn vị đã được tân trang/sửa chữa từ thị trường.
Hàng tồn kho gốc được ưu tiên khi có sẵn.
Chúng chưa tích lũy giờ hoạt động và không có lịch sử lỗi tại hiện trường. Các đơn vị đã tân trang và sửa chữa là những lựa chọn thay thế hợp lệ khi không có hàng tồn kho gốc, miễn là nguồn sửa chữa có kinh nghiệm thực tế với bo mạch chủ FANUC Series 0 và kiểm tra đầy đủ bo mạch trước khi bán.
Hàng giả tồn tại trên thị trường đối với các bo mạch FANUC cũ.
Điều này không phải là lý thuyết. Các bo mạch có mã sản phẩm không chính xác trên nhãn, linh kiện không chính xác hoặc đơn giản là các bo mạch bị lỗi được đóng gói lại như các đơn vị hoạt động vẫn lưu hành. Hãy mua từ các nhà cung cấp có thể xác nhận nguồn gốc và kết quả kiểm tra.
Việc thay thế bo mạch chủ trong bộ điều khiển Series 0TE yêu cầu khôi phục toàn bộ dữ liệu hệ thống. Các tham số, chương trình đã lưu và dữ liệu PMC phải được tải từ bản sao lưu sau khi lắp đặt bo mạch. Bản thân bo mạch được lắp vào giá đỡ bộ điều khiển ở vị trí được xác định bởi tài liệu của máy.
Một bộ tham số phù hợp với cấu hình của máy phải được tải.
Điều này bao gồm các cài đặt độ lợi servo dành riêng cho máy, giới hạn di chuyển trục và các chỉ định I/O PMC. Việc tải sai tham số có thể gây ra báo động trục ngay lập tức hoặc hành vi không an toàn.
Luôn xác minh các tham số với tài liệu của máy trước khi chạy trục sau khi thay thế bo mạch chủ.
Q1: Bộ điều khiển Series 0TE bật nguồn nhưng hiển thị báo động hệ thống ngay lập tức. Bo mạch chủ có thể bị lỗi không?
Các báo động khởi động trên hệ thống CNC Series 0 thường bao gồm mã báo động hai chữ số. Tra cứu mã cụ thể trong hướng dẫn bảo trì Series 0.
Các mã trong dòng 900 thường chỉ ra lỗi phần cứng liên quan đến bo mạch chủ hoặc các mạch liên quan chặt chẽ của nó. Các mã trong các phạm vi khác có thể chỉ ra các vấn đề về bộ nhớ, servo hoặc phần mềm.
Mã báo động giúp thu hẹp chẩn đoán đáng kể trước khi giả định lỗi bo mạch chủ.
Q2: A16B-1010-0170 có thể được sửa chữa ở cấp độ linh kiện không?
Việc sửa chữa ở cấp độ linh kiện có thể thực hiện được đối với các kỹ thuật viên có kinh nghiệm, có quyền truy cập vào sơ đồ FANUC Series 0 và thiết bị kiểm tra phù hợp.
Các chế độ lỗi phổ biến bao gồm lỗi mạch pin, suy giảm tụ điện và hư hỏng LSI servo do quá áp.
Các thiết bị LSI độc quyền của FANUC trên bo mạch này không thể tìm nguồn cung ứng độc lập — nếu LSI servo bị lỗi, việc thay thế bo mạch là con đường khả thi duy nhất.
Q3: Các tham số không được sao lưu trước khi bo mạch chủ bị lỗi. Chúng có thể được khôi phục không?
Trong hầu hết các trường hợp, không thể khôi phục trực tiếp từ bo mạch bị lỗi. Nếu bo mạch có lỗi một phần — nó bật nguồn nhưng báo lỗi — một số tham số vẫn có thể đọc được qua giao diện CNC trước khi tháo bo mạch. Một bo mạch hoàn toàn chết sẽ không cho ra kết quả gì.
Nếu không có bản sao lưu, các tham số phải được nhập lại thủ công từ tài liệu của máy hoặc từ hồ sơ của nhà sản xuất máy.
Q4: Có cần khớp cấp độ sửa đổi bo mạch khi thay thế A16B-1010-0170 không?
Các cấp độ sửa đổi trong cùng một mã sản phẩm thường chỉ ra các thay đổi bố cục PCB không ảnh hưởng đến chức năng.
Trong hầu hết các trường hợp, bất kỳ sửa đổi nào của A16B-1010-0170 đều là một sự thay thế hợp lệ cho một bo mạch khác.
Tuy nhiên, đối với các máy có phiên bản phần mềm hoặc lịch sử sửa đổi rất cụ thể, hãy xác nhận khả năng tương thích với tài liệu dịch vụ trước khi lắp đặt.
Q5: Máy đã không hoạt động trong nhiều năm. Bộ điều khiển bật nguồn nhưng không chạy. Đây có phải là vấn đề bo mạch chủ không?
Thời gian không hoạt động kéo dài khiến dữ liệu SRAM được sao lưu bằng pin bị mất nếu pin sao lưu không được bảo trì.
Một máy không thể chạy sau thời gian lưu trữ dài thường đã mất bộ tham số của nó — không phải là bo mạch chủ bị lỗi. Hãy kiểm tra pin sao lưu trước.
Nếu pin bị hỏng và các tham số bị mất, hãy khôi phục từ bản sao lưu hoặc nhập lại thủ công.
Nếu các tham số có mặt và hợp lệ nhưng máy vẫn không chạy, hãy tiếp tục chẩn đoán phần cứng.
