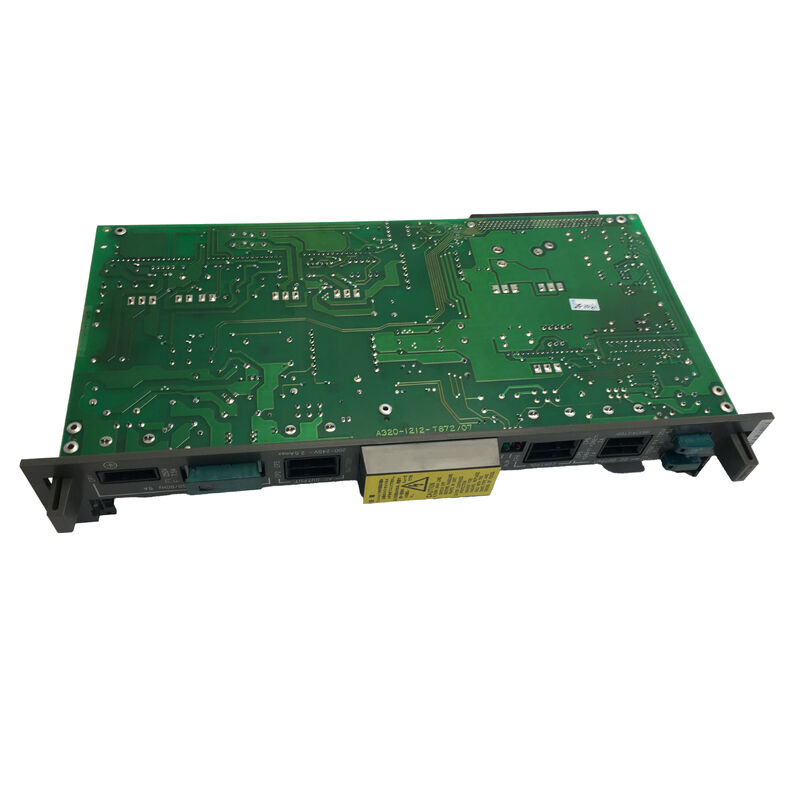

A16B-1200-0880 Bảng mạch PCB Fanuc A16B12000880 AI6B-I2OO-O88O

A16B-1200-0880 | FANUC Power Mate A và B Điều khiển servo PCB - Bảng điều khiển servo CNC nhỏ gọn

FANUC Power Mate — Bộ điều khiển servo CNC nhỏ gọn

Dòng FANUC Power Mate đại diện cho một loại bộ điều khiển CNC nhỏ gọn được thiết kế để tích hợp trực tiếp với hệ thống truyền động servo. Trong trường hợp các hệ thống CNC FANUC tiêu chuẩn sử dụng tủ điều khiển riêng được kết nối với các ổ đĩa servo độc lập, Power Mate sẽ nhúng trí thông minh điều khiển CNC bên trong hoặc bên cạnh chính phần cứng ổ đĩa.

A16B-1200-0880 là PCB điều khiển servo chuyên dụng cho cả bộ điều khiển Power Mate A và Power Mate B. Nó quản lý việc thực hiện vòng lặp servo và các tín hiệu điều khiển cho các trục được điều khiển bởi hệ thống Power Mate.

Thông tin sản phẩm chính

Chức năng PCB điều khiển servo

A16B-1200-0880 thực hiện chức năng điều khiển trục servo trong hệ thống Power Mate:

Thực hiện vòng lặp vận tốc:PCB điều khiển servo nhận các lệnh vị trí từ CPU CNC của Power Mate và thực hiện vòng điều khiển vận tốc - tính toán lệnh tốc độ động cơ cần thiết để đạt được vị trí được lệnh ở tốc độ yêu cầu.

Giao diện quy định hiện tại:PCB servo cung cấp các tín hiệu điều khiển đến giai đoạn công suất của bộ truyền động, điều chỉnh dòng điện động cơ tạo ra mô-men xoắn cần thiết.

Giao diện phản hồi:Phản hồi của bộ mã hóa từ mô tơ servo kết nối với PCB điều khiển servo, đóng các vòng lặp vận tốc và vị trí trong thời gian thực.

Kịch bản ứng dụng

Lỗi điều khiển servo Power Mate A:Bộ điều khiển FANUC Power Mate phát triển cảnh báo servo - dừng chuyển động trục và mã lỗi servo được hiển thị. A16B-1200-0880 được xác định là lỗi PCB điều khiển servo. Việc thay thế khôi phục khả năng điều khiển trục servo.

Bảo trì Power Mate B:Máy mài được trang bị Power Mate B đang được bảo trì theo kế hoạch. PCB điều khiển servo A16B-1200-0880 được thay thế như một phần của quá trình đổi mới thiết bị điện tử truyền động.

Câu hỏi thường gặp

Câu hỏi 1: FANUC Power Mate là gì và nó khác với FANUC CNC tiêu chuẩn như thế nào?

Power Mate là bộ điều khiển CNC nhỏ gọn được tích hợp hoặc liền kề trực tiếp với hệ thống truyền động servo. FANUC CNC tiêu chuẩn (Dòng 0, 16, 18) là bộ điều khiển máy đầy đủ tính năng trong một tủ riêng. Power Mate được thiết kế cho các ứng dụng đơn giản, có một trục đến giới hạn — chức năng CNC ở dạng nhỏ gọn, điều khiển trực tiếp các bộ truyền động servo mà không cần lắp đặt toàn bộ tủ CNC.

Câu hỏi 2: A16B-1200-0880 có phục vụ cả Power Mate A và Power Mate B không?

Đúng. Bộ điều khiển servo PCB A16B-1200-0880 được xác nhận cho cả bộ điều khiển Power Mate A và Power Mate B. Cả hai đều có chung kiến ​​trúc bảng điều khiển servo này. Mẫu bộ điều khiển tương thích sẽ xác định mọi khác biệt về phần mềm hoặc thông số - bản thân bo mạch phần cứng đều chung cho cả hai biến thể.

Câu hỏi 3: Cảnh báo servo nào cho biết lỗi A16B-1200-0880?

Các lỗi servo liên quan đến PCB điều khiển servo thường xuất hiện dưới dạng cảnh báo bộ khuếch đại servo, lỗi vòng lặp dòng điện hoặc lỗi điều khiển tốc độ trong màn hình cảnh báo của Power Mate. Chúng khác với các cảnh báo bộ mã hóa (chỉ vào động cơ hoặc cáp bộ mã hóa) và các lỗi nguồn điện. Nếu bộ mã hóa và nguồn điện được xác minh là hoạt động tốt nhưng cảnh báo servo vẫn tồn tại thì A16B-1200-0880 là bước chẩn đoán tiếp theo.

Câu hỏi 4: Việc thay thế A16B-1200-0880 có yêu cầu nhập lại tham số servo không?

Các tham số servo cho trục Power Mate nằm trong bộ nhớ tham số của bộ điều khiển — tách biệt với PCB điều khiển servo. Sau khi lắp bo mạch thay thế, Power Mate sẽ áp dụng lại các thông số servo hiện có. Xác minh phản hồi của servo ở tốc độ thấp trước khi quay lại sản xuất. Nếu bộ nhớ thông số của Power Mate cũng bị ảnh hưởng, hãy khôi phục từ bản sao lưu trước khi kiểm tra.

Câu hỏi 5: Những biện pháp phòng ngừa ESD nào được áp dụng khi xử lý A16B-1200-0880?

Xử lý bằng dây đeo cổ tay chống tĩnh điện nối đất trên tấm thảm an toàn ESD. PCB điều khiển servo chứa các thành phần nhạy cảm với tĩnh điện. Bảo quản và vận chuyển trong bao bì chống tĩnh điện. Tắt nguồn hoàn toàn bộ điều khiển Power Mate và xác minh rằng tất cả các tụ điện của ổ đĩa đã được xả trước khi tháo hoặc lắp bo mạch này.
