| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2900-0901 |
Số phần:A20B-2900-0901
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:Hệ thống điều khiển mô-đun (SCM)
Dòng bảng:A20B-2900
Hệ thống tương thích:FANUC Series 18 / 21 và tương thích

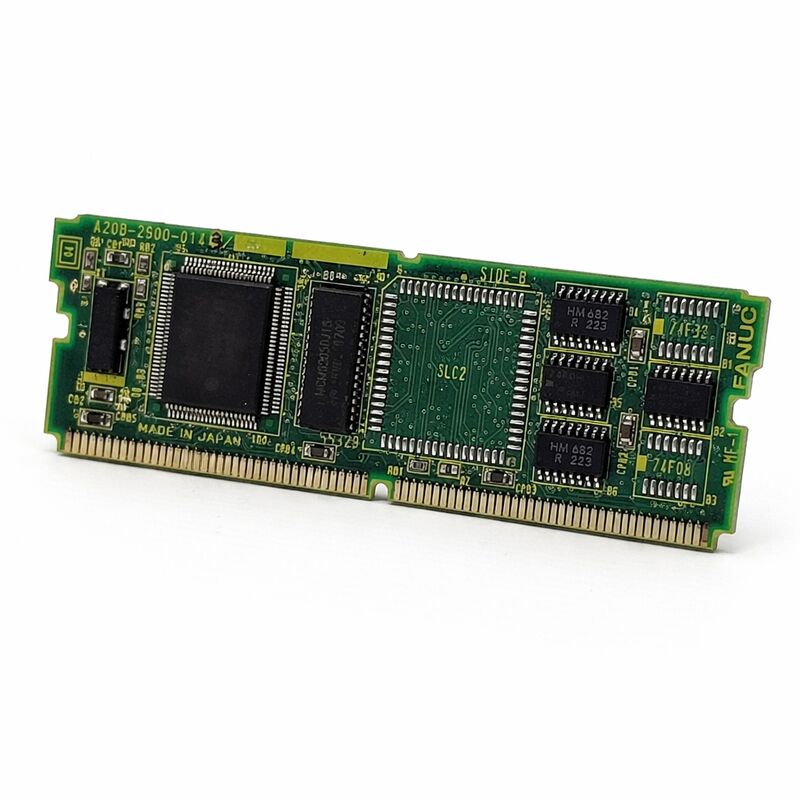

A20B-2900-0901 là mô-đun điều khiển hệ thống SCM với giao diện trục hàng loạt cho bộ điều khiển CNC FANUC Series 18 và Series 21.Nó là một bảng con plug-in ngoại vi được cài đặt trên bảng CPU chính của bộ điều khiển.
Chức năng của nó là cho phép bo mạch chủ thực hiện chương trình thang SCM và cung cấp giao diện liên lạc trục hàng loạt kết nối CNC với bộ khuếch đại và động cơ trục.
Không có mô-đun này, bộ điều khiển 18 và 21 được cấu hình cho nó không thể chạy chương trình thang điều khiển máy của họ.
thang SCM là cầu nối giữa trạng thái nội bộ của CNC và thế giới vật lý của máy ¢ nó đọc tín hiệu đầu vào từ máy và điều khiển tín hiệu đầu ra đến điện điện, relé, bơm chất làm mát,Máy thay dụng cụ, và mọi chức năng máy khác không phải là trục phụ trợ.
A20B-2900-0901 cung cấp khả năng xử lý cho thang này, được gắn như một bảng con SMD nhỏ gọn trên CPU chính.
Giao diện trục hàng loạt trên mô-đun này là điều cho phép CNC giao tiếp với bộ khuếch đại trục hàng loạt.
Hệ thống trục hàng loạt của FANUC truyền lệnh tốc độ, lệnh hướng,và điều khiển tín hiệu qua một liên kết chuỗi tốc độ cao dành riêng giữa CNC và bộ khuếch đại thay vì sử dụng đầu ra điện áp tương tự riêng biệt cho mỗi tín hiệu.
Mô-đun này cung cấp kết thúc của CNC của liên kết hàng loạt đó cho các hệ thống Series 18 và 21.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-2900-0901 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | Bộ điều khiển hệ thống (SCM) |
| Giao diện trục | Vòng trục hàng loạt |
| Dòng bảng | A20B-2900 |
| Hệ thống tương thích | FANUC Series 18 / 21 và tương thích |
| Thiết kế | SMD-type plug-in daughter board |
| Cài đặt | Cắm vào bo mạch chủ CPU chính |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Độ ẩm | 75% RH tối đa (không ngưng tụ) |
| Điều kiện có sẵn | Mới (thặng dư) / Được cải tạo / Được sửa chữa |
The SCM (Sequence Control Module) ladder in FANUC Series 18/21 systems is the programmable machine controller engine — equivalent in function to what FANUC calls the PMC (Programmable Machine Controller) on other platforms.
Nó thực hiện chương trình thang mà người chế tạo máy công cụ đã viết khi cấu hình máy.
Mỗi khi người vận hành nhấn một nút trên bảng điều khiển, thang SCM phản ứng.
Mỗi M-code mà chương trình NC phát hành M03 cho spindle CW, M06 cho thay đổi công cụ, M08 cho chất làm mát trên đi qua thang SCM trước khi trở thành một hành động của máy.
thang đọc đầu ra mã M của máy CNC, đầu vào cảm biến của máy, và trạng thái thời gian của máy, sau đó điều khiển đầu ra thích hợp.
A20B-2900-0901 cung cấp khả năng xử lý thang SCM trên bảng chính Series 18/21.
Bản thân chương trình thang được lưu trữ trong bộ nhớ FROM - một mô-đun riêng.
FANUC đã giới thiệu giao diện trục hàng loạt để thay thế phương pháp lệnh tương tự trước đó.
Điện áp phải được tạo ra chính xác, truyền chính xác, và nhận được chính xác để điều khiển tốc độ chính xác.và thành phần lão hóa tất cả ảnh hưởng đến chất lượng lệnh tương tự.
Truyền thông trục hàng loạt thay thế đường dẫn tương tự này bằng một liên kết hàng loạt kỹ thuật số.
CNC tính toán tốc độ trục cần thiết theo số và truyền nó đến bộ khuếch đại trục dưới dạng một gói dữ liệu kỹ thuật số.
Bộ khuếch đại nhận được giá trị kỹ thuật số chính xác và thực hiện nó.
A20B-2900-0901 cung cấp giao diện trục hàng loạt phía CNC cho bộ điều khiển Series 18/21.
Nó tạo ra luồng dữ liệu hàng loạt mà bộ khuếch đại trục nhận và giải thích.
Tốc độ, hướng, định hướng, mục tiêu và trạng thái đều đi qua đường nối tiếp này.
A20B-2900-0901 được ghi nhận là mô-đun SCM cho cả bộ điều khiển CNC Series 18 và Series 21.
Vai trò của nó giống hệt nhau trong cả hai: cung cấp thực hiện thang SCM và truyền thông trục hàng loạt trên bảng CPU chính.
Mô-đun đồng hành A20B-2900-0900 cung cấp cả hai giao diện trục nối tiếp và tương tự đồng thời.
-0901 chỉ cung cấp trục hàng loạt. Trong các máy có bộ khuếch đại trục loại hàng loạt và không yêu cầu đầu ra tương tự, -0901 là sự lựa chọn thích hợp.
Trong các hệ thống cần cả khả năng trục hàng loạt và analog đồng thời, -0900 được yêu cầu thay thế.
Q1: Trục của máy hoạt động nhưng mã M không thực hiện. CNC không hiển thị báo động SCM / PMC. Có thể A20B-2900-0901 là lỗi?
Nếu mã M không tạo ra bất kỳ phản ứng máy nào trong khi trục (serial) và trục hoạt động bình thường, thang SCM có thể không được thực hiện.
Kiểm tra màn hình trạng thái SCM / PMC của CNC cho trạng thái thực hiện thang. Nếu thang bị dừng hoặc chưa được tải, đó là một vấn đề cấu hình phần mềm.
Nếu báo cáo thang chạy nhưng đầu ra không phản hồi, mạch ổ đĩa đầu ra của bảng có thể bị lỗi.
Kiểm tra bảng xem có hư hỏng rõ ràng và kiểm tra đèn LED chẩn đoán của bảng nếu có.
Q2: Sự khác biệt giữa A20B-2900-0901 và A20B-2900-0900 là gì?
-0901 chỉ cung cấp giao diện trục hàng loạt. -0900 cung cấp cả giao diện trục hàng loạt và analog. Nếu bộ khuếch đại trục của máy là loại hàng loạt (FANUC αi hoặc tương tự),-0901 là đủ.
Nếu máy đòi hỏi một đầu ra điện áp tương tự cho trục đồng thời một số cấu hình sử dụng thiết lập trục kép với các loại khuếch đại hỗn hợp thì -0900 là cần thiết.
Xác nhận loại khuếch đại trục trước khi mua thay thế.
Q3: Sau khi thay thế mô-đun này, thang SCM đã được nạp nhưng định hướng trục không hoạt động.
Định hướng trục đòi hỏi cả truyền thông trục hàng loạt và các thông số thang SCM cụ thể phải được cấu hình chính xác.
Sau khi thay thế mô-đun, xác nhận rằng tất cả các tham số trục ¢ tốc độ định hướng, phân bổ cảm biến vị trí và phân bổ mã M cho định hướng ¢ đã được khôi phục từ sao lưu.
Nếu các thông số là chính xác, kết nối trục nối tiếp giữa bảng này và bộ khuếch đại trục nên được xác nhận: kiểm tra cáp trục nối tiếp ở cả hai đầu.
Câu 4: Mô-đun đã được tháo ra để kiểm tra và lắp đặt lại. CNC bây giờ hiển thị một báo động trục hàng loạt. Điều gì đã xảy ra?
Một báo động trục hàng loạt ngay sau khi chèn lại thường là một vấn đề chỗ ngồi kết nối.
Tắt điện, tháo mô-đun, kiểm tra các kết nối liên lạc để tìm thiệt hại hoặc ô nhiễm, tái đắp chắc chắn, và bật lại.
Nếu báo động tiếp tục với kết nối tốt được xác nhận, mạch trục hàng loạt của mô-đun hoặc mạch nhận của bộ khuếch đại nên được điều tra.
Q5: Có thể sao lưu chương trình thang SCM trước khi thay thế mô-đun này không?
Thang SCM/PMC được lưu trữ trong bộ nhớ FROM của bộ điều khiển, không phải trên module này.
Các nội dung FROM bao gồm chương trình thang có thể được sao lưu lên thẻ nhớ bằng cách sử dụng chức năng sao lưu màn hình khởi động của bộ điều khiển.
Thay thế A20B-2900-0901 không ảnh hưởng đến nội dung FROM.
Thang có sẵn trước khi thay thế vẫn có sẵn sau khi thay thế.
Không cần sao lưu thang cụ thể cho việc trao đổi mô-đun này, nhưng luôn luôn khuyến cáo sao lưu dữ liệu đầy đủ trước bất kỳ công việc bảo trì nào.
