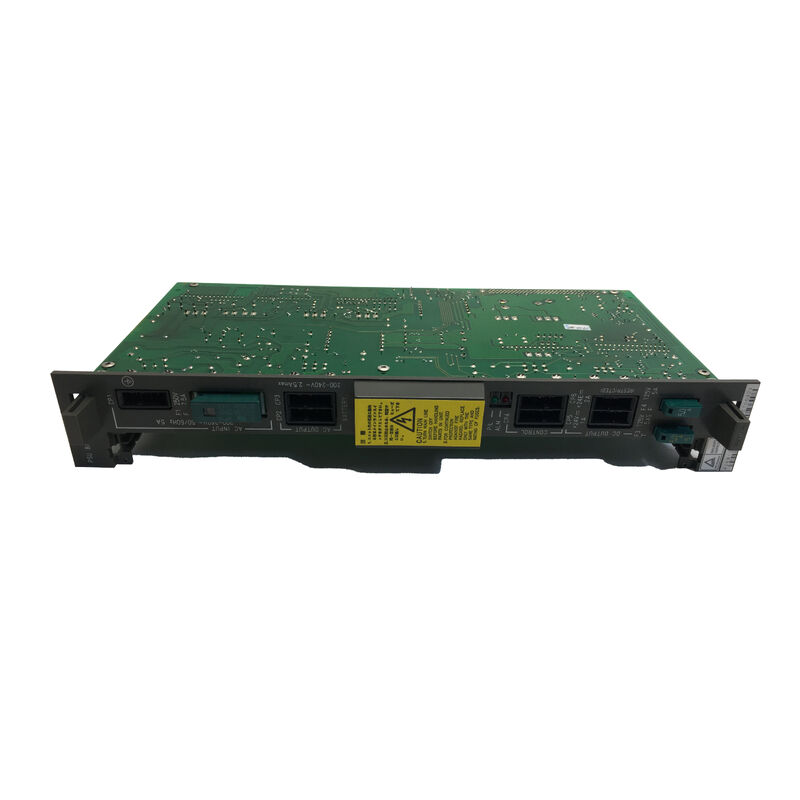

A16B-1210-0801 Bảng mạch PCB Fanuc A16B12100801 AI6B-I2IO-O8OI

A16B-1210-0801∙ FANUC MPG Interface PCB Series 0A / 0B / 0C / 0F / 00B / 00C / Manual Pulse Generator CNC Interface

Giao diện MPG Kết nối bánh xe tay với CNC

"MPG" là viết tắt của Máy phát xung thủ công (Manual Pulse Generator), bánh tay quay được sử dụng bởi người vận hành máy để di chuyển các trục CNC bằng tay với độ chính xác.tạo ra xung điện. CNC chuyển đổi các xung này thành chuyển động trục được kiểm soát ở quy mô có thể chọn (thường là × 1, × 10 hoặc × 100 mỗi xung, tương ứng với 0,001mm, 0,01mm hoặc 0,1mm mỗi cú nhấp chuột bánh tay).

A16B-1210-0801 là PCB giao diện MPG chuyên dụng cho các hệ thống CNC Series 0-A, 0-B, 0-C, 0-F, 00B và 00C.Nó nhận được mạch xung của bánh tay và truyền nó đến động cơ can thiệp của CNC trong định dạng chính xác cho định vị trục thủ công.

Các thông số kỹ thuật chính

Làm thế nào giao diện MPG hoạt động

MPG (bánh xe tay) tạo ra tín hiệu mã hóa hình vuông 2 kênh xung (A và B) trong mối quan hệ pha 90 °.Mã hóa hình vuông này cho phép bảng giao diện để xác định cả hai hướng quay và số lượng xung.

A16B-1210-0801 nhận được các tín hiệu hình vuông và:

Đếm nhịp tim:Giao diện đếm xung đến từ bánh tay trong thời gian thực, duy trì một số chính xác của vòng quay bánh tay.

Xác định hướng:Mối quan hệ giai đoạn giữa các kênh A và B cho bảng giao diện biết liệu bánh tay đang xoay theo chiều kim đồng hồ (hướng trục dương) hoặc ngược chiều kim đồng hồ (hướng trục âm).

Áp dụng hệ số nhân quy mô:Việc lựa chọn thang đo ×1/×10/×100 (từ công tắc chế độ của người vận hành) được áp dụng cho việc đếm xung, tạo ra sự dịch chuyển trục được chỉ định.

Chuyển đến CNC:Chỉ thị vị trí được định dạng được gửi đến chức năng can thiệp của CNC, thực hiện chuyển động trục mượt mà để đáp ứng đầu vào bánh tay.

Các kịch bản ứng dụng

Vòng tay MPG không hoạt động:Vòng tay MPG của FANUC Series 0-C CNC ngừng tạo ra chuyển động trục.A16B-1210-0801 bảng giao diện được xác định là lỗi. Thay thế khôi phục lại vị trí trục được điều khiển bằng tay.

Bảo trì giao diện bánh tay CNC dòng 0-B:Một CNC Series 0-B trải qua bảo trì điện tử điều khiển.

Câu hỏi thường gặp

Q1: Tại sao giao diện MPG cần một PCB chuyên dụng?

Vòng tay MPG tạo ra các tín hiệu mã hóa hình vuông trong thời gian thực.và được truyền đến chức năng can thiệp của CNC ở tốc độ cập nhật servo của CNCTích hợp mã hóa phần cứng chuyên dụng này trong bảng CPU chính làm tăng sự phức tạp của mạch; một giao diện PCB riêng biệt cô lập xử lý tín hiệu MPG và đơn giản hóa thiết kế bảng chính.

Q2: Điều gì xảy ra khi A16B-1210-0801 thất bại?

Khi giao diện MPG thất bại, chế độ HANDLE (động cơ cầm tay) bị mất.Chế độ JOG (chế độ điều khiển bằng nút bấm ở tốc độ cho ăn được lập trình) và chế độ MDI (chuyển động được kiểm soát bởi chương trình) thường vẫn hoạt động, vì chúng không phụ thuộc vào giao diện MPG. Thực thi chương trình tự động cũng không bị ảnh hưởng. Chỉ có kênh đầu vào bánh tay bị mất.

Q3: A16B-1210-0801 có tương thích với tất cả các loại máy CNC Series 0-A đến 00C (lathes, trung tâm gia công)?

Vâng. Danh hiệu tương thích "#0A/B/C/F/00B/C" bao gồm tất cả các loại máy trong mỗi loạt CNC ̇ trung tâm gia công (0-MC, 0-MD, 0-MF), trung tâm quay (0-TC, 0-TD, 0-TF),và các loại máy khác trong dòng máy 0Phần cứng giao diện MPG độc lập với cấu hình loại máy.

Q4: Thay thế A16B-1210-0801 có yêu cầu điều chỉnh tham số MPG không?

Bộ nhân thang đo của MPG (×1/×10/×100) và phân bổ trục được cấu hình trong các tham số CNC ¢ được lưu trữ trong SRAM chính của CNC, chứ không phải trong bảng giao diện MPG.Sau khi lắp đặt A16B-1210-0801 thay thế, các tham số MPG hiện có được áp dụng tự động. Kiểm tra chức năng bánh tay trong chế độ HANDLE trên mỗi trục trước khi quay trở lại sản xuất.
