| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2901-0716 |
Mã sản phẩm: A20B-2901-0716
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Dòng sản phẩm: A20B-2901
Loại sản phẩm: Mô-đun bộ nhớ RAM (bảng mạch con cắm SMD)

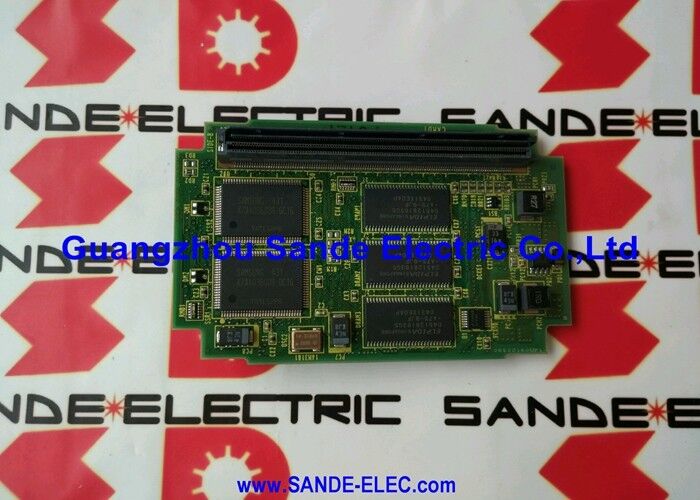

A20B-2901-0716 là một mô-đun RAM của FANUC kết hợp 128KB SRAM có pin dự phòng với 3.5MB DRAM, được thiết kế dưới dạng bảng mạch con cắm SMD cho các hệ thống điều khiển CNC FANUC Dòng 16, 18, 20 và 21.
Mô-đun này được lắp trực tiếp vào bảng mạch CPU chính của bộ điều khiển CNC, mở rộng bộ nhớ làm việc của hệ thống để lưu trữ chương trình bộ phận, lưu giữ tham số, logic thang máy PMC và xử lý dữ liệu thời gian chạy.
Dòng A20B-2901 đại diện cho một trong những họ mô-đun quan trọng nhất của FANUC — các thẻ nhớ cắm quyết định dung lượng lưu trữ chương trình bộ phận, bộ nhớ PMC và dữ liệu làm việc mà CNC có thể xử lý.
Các kết hợp khác nhau về dung lượng SRAM và DRAM phục vụ các yêu cầu ứng dụng khác nhau: SRAM lớn hơn cung cấp bộ nhớ không bay hơi nhiều hơn cho chương trình và tham số; DRAM lớn hơn cung cấp bộ nhớ làm việc nhiều hơn cho xử lý hệ thống và dữ liệu tạm thời trong quá trình thực thi.
A20B-2901-0716 nằm ở thông số kỹ thuật SRAM 128KB / DRAM 3.5MB trong phạm vi A20B-2901 — cung cấp dung lượng DRAM tối đa có sẵn trong khung SRAM 128KB của họ mô-đun này.
Điều này làm cho nó đặc biệt phù hợp với các ứng dụng mà thông lượng xử lý dữ liệu tốc độ cao quan trọng hơn việc mở rộng bộ nhớ chương trình có pin dự phòng.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2901-0716 |
| Nhà sản xuất | FANUC Corporation |
| Dòng sản phẩm | A20B-2901 |
| Loại sản phẩm | Mô-đun RAM (bảng mạch con SMD) |
| SRAM | 128KB (có pin dự phòng, không bay hơi với pin) |
| DRAM | 3.5MB (bay hơi — bị xóa khi mất điện) |
| CNC tương thích | FANUC Dòng 16, 18, 20, 21 |
| Yếu tố hình thức | Mô-đun cắm SMD |
| Xuất xứ | Nhật Bản |
Trong hệ thống CNC FANUC, SRAM và DRAM đóng các vai trò khác nhau và bổ sung cho nhau.
SRAM (Bộ nhớ truy cập ngẫu nhiên tĩnh) trong CNC FANUC có pin dự phòng. Khi máy tắt nguồn, pin dự phòng lithium trên bảng mạch điều khiển duy trì điện áp cho các chip SRAM, giữ nguyên nội dung của chúng.
Đây là nơi CNC lưu trữ mọi thứ nó phải ghi nhớ giữa các lần bật nguồn: chương trình bộ phận, bù trừ tọa độ làm việc, bù trừ dao cụ, tham số và dữ liệu PMC (Bộ điều khiển máy lập trình).
Mất nội dung SRAM — do pin chết, sự kiện ESD làm hỏng chip SRAM hoặc lỗi mô-đun — có nghĩa là mất tất cả các chương trình đã lưu trữ và dữ liệu thiết lập máy.
DRAM (Bộ nhớ truy cập ngẫu nhiên động) yêu cầu làm mới nguồn liên tục để giữ lại dữ liệu của nó.
Nó mất nội dung ngay khi nguồn bị ngắt. CNC sử dụng DRAM làm bộ nhớ làm việc trong quá trình hoạt động — một không gian tạm thời để thực hiện các phép tính, chạy động cơ nội suy, xử lý logic thang máy PMC và tạm thời giữ dữ liệu trong quá trình thực thi chương trình.
Nhiều DRAM hơn cho phép hệ thống xử lý các hoạt động phức tạp hơn và các chương trình lớn hơn trong quá trình thực thi.
Nó được làm mới từ FROM (Flash ROM) hoặc SRAM khi khởi động.
A20B-2901-0716 được cắm vào ổ cắm SMD được chỉ định trên bảng mạch CPU chính của CNC FANUC.
Trong các hệ thống Dòng 16/18/20/21, mô-đun RAM là một trong nhiều bảng mạch con cắm tùy chỉnh khả năng của bảng mạch chính — cùng với các mô-đun FROM (để lưu trữ phần mềm hệ thống), mô-đun PMC, mô-đun hệ thống (chọn loại trục chính) và mô-đun servo.
Mô-đun RAM cụ thể được chọn cho một máy là một phần của đặc tả điều khiển ban đầu của nhà sản xuất máy.
Một máy được cấu hình để lưu trữ đa chương trình phức tạp hoặc thang máy PMC mở rộng có thể đã được chế tạo với biến thể SRAM 256KB (A20B-2901-0711).
Một máy yêu cầu thông lượng DRAM tối đa với bộ nhớ chương trình vừa phải sử dụng A20B-2901-0716.
SRAM 128KB trong A20B-2901-0716 hoàn toàn phụ thuộc vào pin dự phòng lithium để giữ nguyên nội dung khi máy tắt nguồn.
Pin nằm trên bảng mạch CPU chính, không nằm trên chính mô-đun RAM. Khi điện áp pin giảm xuống dưới ngưỡng — thường sau 3-5 năm sử dụng tùy thuộc vào điều kiện — CNC sẽ hiển thị cảnh báo pin yếu.
Tại thời điểm này, nội dung SRAM có thể vẫn còn nguyên vẹn, nhưng việc thay thế nên được thực hiện kịp thời.
Nếu pin hỏng hoàn toàn và nội dung SRAM bị mất, tất cả các chương trình bộ phận, tham số, bù trừ và dữ liệu PMC phải được nạp lại. Đối với các máy không có bản sao lưu tham số được ghi lại, điều này có thể có nghĩa là nhiều ngày cấu hình lại.
Chương trình thay pin định kỳ, kết hợp với sao lưu tham số định kỳ sang ổ USB hoặc truyền tệp qua mạng, ngăn chặn hoàn toàn chế độ lỗi này.
Q1: CNC hiển thị lỗi mô-đun RAM và không khởi động được. A20B-2901-0716 có phải là nguyên nhân không?
Trước khi kết luận mô-đun bị lỗi, hãy kiểm tra xem pin dự phòng có đang ở trạng thái cảnh báo hay không.
Pin chết có thể gây ra lỗi nội dung SRAM mà hệ thống phát hiện là lỗi RAM.
Thay pin và kiểm tra xem lỗi có biến mất sau khi nạp lại tham số hay không.
Nếu lỗi vẫn tồn tại với pin đã được xác nhận tốt và không có lỗi dữ liệu SRAM, thì bản thân mô-đun A20B-2901-0716 cần được thay thế.
Q2: Có thể thay thế A20B-2901-0716 (SRAM 128KB / DRAM 3.5MB) bằng A20B-2901-0711 (SRAM 256KB / DRAM 3.5MB) để tăng dung lượng lưu trữ chương trình không?
Chỉ khi cấu hình phần cứng và phần mềm điều khiển hỗ trợ mô-đun SRAM lớn hơn. Các bộ điều khiển Dòng 16/18/20/21 có bảng tương thích được xác định cho các mô-đun RAM — không phải tất cả các kết hợp mô-đun đều hợp lệ cho tất cả các phiên bản điều khiển và cấu hình tùy chọn.
Xác minh khả năng tương thích trong hướng dẫn phần cứng cho loại điều khiển cụ thể trước khi lắp đặt mô-đun khác.
Việc lắp đặt mô-đun không tương thích có thể gây ra lỗi khởi động hoặc lỗi ánh xạ bộ nhớ.
Q3: Khi thay thế A20B-2901-0716, có cần nhập lại tất cả chương trình và tham số không?
Có — SRAM trong mô-đun thay thế là trống từ nhà máy. Tất cả chương trình, tham số, bù trừ dao cụ, bù trừ làm việc và dữ liệu PMC phải được nạp lại. Đây là lý do tại sao việc duy trì bản sao lưu hiện tại là rất cần thiết trước khi thay thế bất kỳ mô-đun bộ nhớ nào.
Hầu hết các bộ điều khiển FANUC Dòng 16/18/20/21 hỗ trợ xuất chương trình và tham số sang ổ USB hoặc qua giao diện Ethernet/RS232 — sử dụng chúng để tạo bản sao lưu trước khi thay đổi mô-đun.
Q4: CNC hiển thị lỗi bộ nhớ trên một vùng dữ liệu PMC nhưng không hiển thị trên các vùng khác. A20B-2901-0716 có thể bị lỗi một phần không?
Các lỗi một phần — nơi một vùng SRAM cụ thể hiển thị lỗi trong khi các vùng khác vẫn còn nguyên vẹn — có thể xảy ra trong các mô-đun SRAM cũ. Các chip SRAM riêng lẻ trong mô-đun có thể bị lỗi trong khi các chip khác vẫn hoạt động.
Nếu lỗi luôn liên quan đến cùng một vùng dữ liệu và vẫn tồn tại sau khi nạp lại tham số, thì khả năng lỗi ở cấp độ chip SRAM là cao.
Mô-đun nên được thay thế và toàn bộ hệ thống được nạp lại từ bản sao lưu.
Q5: Làm thế nào để xác định mô-đun RAM nào hiện đang được cài đặt trong CNC để xác nhận tôi cần A20B-2901-0716?
Nhãn của mô-đun đã cài đặt có thể đọc được khi bộ điều khiển tắt nguồn và bảng mạch CPU chính được truy cập.
Mã sản phẩm A20B-2901 được in trên nhãn của mô-đun. Ngoài ra, màn hình cấu hình hệ thống FANUC — thường có thể truy cập từ các màn hình bảo trì hệ thống — hiển thị cấu hình mô-đun bộ nhớ đã cài đặt.
Nếu không thể truy cập cả hai, tài liệu cấu tạo ban đầu của máy (hướng dẫn bảo trì của nhà sản xuất máy hoặc danh sách phụ tùng) sẽ chỉ định loại mô-đun ban đầu.
