A16B-1211-0900 | FANUC PMC-M MDI/CRT Adaptor Board A2 — Series 00C CNC / 1 of 2 Board Assembly A02B-0086-C052

Bộ điều hợp PMC-M CRT/MDI — Kết nối giao diện người vận hành

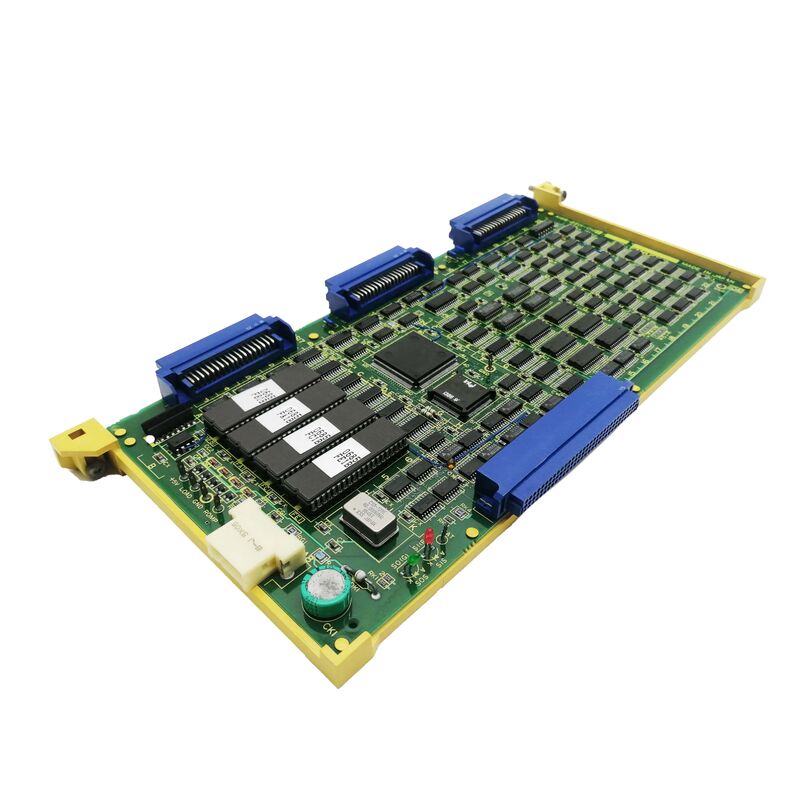

A16B-1211-0900 là bo mạch chuyển đổi kết nối phần cứng giao diện vận hành của Series 00C CNC - màn hình CRT và bàn phím MDI - với hệ thống điện tử PMC-M (Bộ điều khiển máy lập trình, Model M). Trong kiến ​​trúc CNC Series 00C của FANUC, PMC-M đóng vai trò là bộ điều khiển trình tự máy. Bo mạch chuyển đổi A16B-1211-0900 cung cấp lớp giao diện vật lý và điện giữa:

Màn hình CRT:Màn hình CRT hiển thị màn hình chương trình, màn hình thông số, thông báo cảnh báo và thông tin chẩn đoán của CNC. Bo mạch chuyển đổi chuyển dữ liệu hiển thị của PMC-M thành tín hiệu video điều khiển CRT.

Bàn phím MDI:Bàn phím Nhập dữ liệu thủ công được sử dụng để nhập chương trình vận hành, chỉnh sửa tham số và các lệnh chế độ thủ công. Bo mạch điều hợp quét ma trận phím MDI, giải mã các lần nhấn phím và truyền chúng đến PMC-M để xử lý. Nếu không có A16B-1211-0900, cả màn hình CRT và bàn phím MDI đều không thể hoạt động - người vận hành sẽ mất tất cả phản hồi trực quan và khả năng nhập thủ công.

Thông tin sản phẩm chính

Series 00C — Nền tảng CNC

"#00C" trong mô tả xác định FANUC Series 00C là nền tảng CNC tương thích. Series 00 là thế hệ FANUC CNC được thiết kế cho các máy công cụ yêu cầu bộ điều khiển CNC tích hợp, nhỏ gọn — ký hiệu 00C xác định thế hệ cụ thể trong dòng 00. Giao diện vận hành Series 00C, sử dụng bo mạch chuyển đổi A16B-1211-0900 cho kết nối CRT/MDI, là điển hình của kiến ​​trúc phần cứng CNC thời kỳ này - các bo mạch chuyển đổi rời rạc kết nối thiết bị điện tử điều khiển kỹ thuật số của CNC với phần cứng giao diện bàn phím và analog của người vận hành.

Kịch bản ứng dụng

Lỗi hiển thị CNC dòng 00C:Màn hình CRT của FANUC Series 00C CNC không hiển thị hình ảnh hoặc màn hình bị hỏng trong khi CNC tiếp tục hoạt động. Board chuyển đổi A16B-1211-0900 được xác định là có lỗi. Thay thế khôi phục chức năng hiển thị CRT.

Bàn phím MDI không phản hồi:Bàn phím MDI của A Series 00C CNC ngừng phản hồi - các lần nhấn phím không được đăng ký. Mạch quét bàn phím của A16B-1211-0900 được xác định là lỗi. Thay thế khôi phục đầu vào MDI.

Câu hỏi thường gặp

Câu hỏi 1: Bảng đồng hành (bảng 2) dành cho cụm A02B-0086-C052 là gì?

Tổ hợp A02B-0086-C052 chứa A16B-1211-0900 làm bảng 1. Bảng thứ hai trong tổ hợp được xác định từ tài liệu lắp ráp hoàn chỉnh hoặc danh sách phần cứng của thiết bị cụ thể. Khi chẩn đoán lỗi, hãy kiểm tra cả hai bo mạch một cách độc lập nếu có thể để xác nhận bo mạch nào bị lỗi trước khi đặt hàng.

Câu hỏi 2: Ký hiệu "A2" trong "PMC-M MDI/CRT ADAPTER A2" là gì?

"A2" xác định loại và phiên bản phần cứng của bộ điều hợp trong họ bộ điều hợp giao diện vận hành PMC-M. Loại A là cấu hình bộ chuyển đổi tiêu chuẩn; phiên bản 2 (A2) cho biết mức độ năng lực hoặc bản sửa đổi phần cứng cụ thể trong loại này. Điều này giúp phân biệt nó với Loại A phiên bản 1 hoặc bất kỳ biến thể Loại B nào có thể tồn tại đối với các cấu hình PMC-M khác nhau.

Câu hỏi 3: A16B-1211-0900 có dành riêng cho Series 00C hay nó phục vụ các thế hệ FANUC CNC khác không?

"#00C" trong mô tả xác định rõ ràng khả năng tương thích của Series 00C. Series 00C sử dụng kiến ​​trúc bộ điều khiển PMC-M. Bo mạch chuyển đổi này có phục vụ các hệ thống CNC được trang bị PMC-M khác hay không tùy thuộc vào khả năng tương thích của cụm A02B-0086-C052 trên các mẫu CNC khác nhau. Xác nhận từ tài liệu phần cứng FANUC hiện hành.

Câu hỏi 4: Việc thay thế A16B-1211-0900 có ảnh hưởng đến bất kỳ dữ liệu CNC nào không?

Không. Các tham số và chương trình CNC nằm trong các mô-đun bộ nhớ chính của CNC. Bảng điều khiển CRT/MDI không chứa dữ liệu CNC được lưu trữ - đó là bảng giao diện phần cứng. Việc thay thế A16B-1211-0900 không ảnh hưởng đến bất kỳ dữ liệu gia công nào được lưu trữ.
