| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2901-0851 |
Mã sản phẩm: A20B-2901-0851
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch điều khiển Servo
Dòng bo mạch: A20B-2901
Ứng dụng: Ổ đĩa Servo FANUC dòng 6088
Tình trạng sản xuất: Ngừng sản xuất bởi Nhà sản xuất

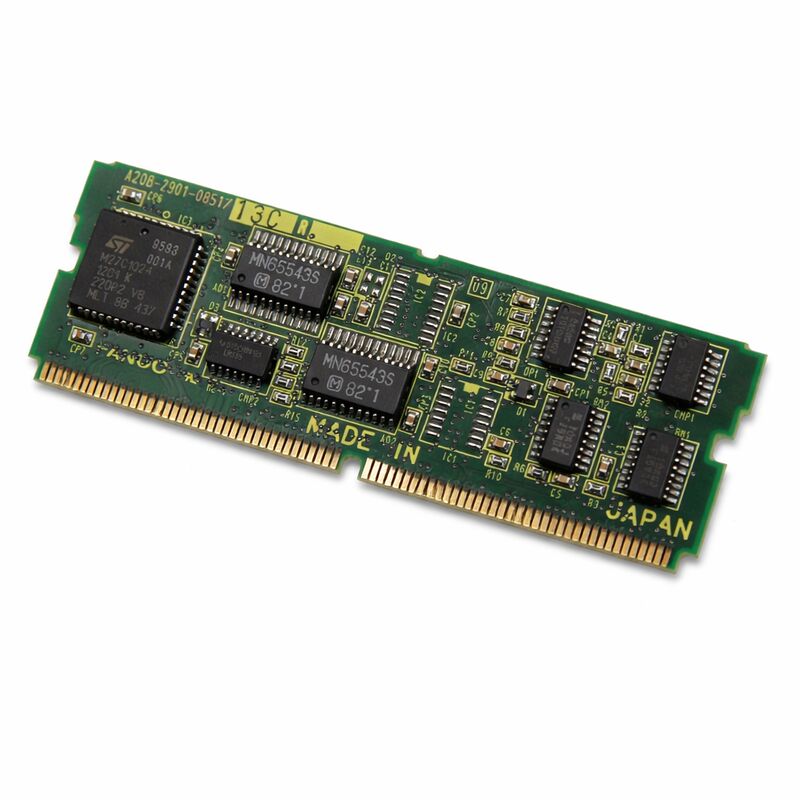

A20B-2901-0851 là một bo mạch in mô-đun điều khiển servo của dòng A20B-2901 của FANUC, được thiết kế để sử dụng trong hệ thống ổ đĩa servo dòng 6088 của FANUC. Đây là bo mạch điện tử điều khiển quản lý cách ổ đĩa servo diễn giải các lệnh vị trí và vận tốc từ CNC, xử lý phản hồi từ bộ mã hóa của động cơ, và tạo ra các tín hiệu đầu ra điều chế độ rộng xung xác định cách tầng công suất của ổ đĩa cấp điện cho động cơ servo.
Các mô-đun điều khiển servo loại này là các bo mạch lệnh cắm ngoài.
Chúng kết nối với bộ phận giao diện servo của CNC và tạo thành liên kết trực tiếp giữa các phép tính chuyển động của CNC và phần cứng ổ đĩa vật lý.
Mọi lệnh vị trí trục — mọi bước di chuyển của bàn máy, mọi độ quay của trục chính, mọi bước của đường chạy dao — đều đi qua bo mạch này trước khi đến động cơ.
Dòng 6088 là một nền tảng ổ đĩa servo FANUC đã được thiết lập tốt, được trang bị trên nhiều cấu hình máy công cụ trong thời kỳ sản xuất.
Nhiều máy được chế tạo trên hệ thống ổ đĩa này vẫn còn hoạt động.
A20B-2901-0851 đã bị nhà sản xuất ngừng sản xuất. Các đơn vị mới không còn được sản xuất nữa. Nguồn cung thay thế đến từ hàng tồn kho đã qua kiểm tra và các bo mạch đã được tân trang chuyên nghiệp.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2901-0851 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch điều khiển Servo |
| Dòng bo mạch | A20B-2901 |
| Dòng ổ đĩa tương thích | Ổ đĩa Servo FANUC dòng 6088 |
| Loại bo mạch | Bo mạch lệnh cắm ngoài |
| Tình trạng sản xuất | Ngừng sản xuất bởi Nhà sản xuất |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới (hàng tồn kho) / Đã tân trang / Đã sửa chữa |
Một hệ thống ổ đĩa servo phân chia chức năng của nó thành hai phần riêng biệt. Phần công suất xử lý việc chuyển mạch dòng điện cao thực sự cấp điện cho các cuộn dây động cơ.
Phần điều khiển — nơi bo mạch này tọa lạc — xử lý tất cả các thông tin: tiếp nhận lệnh, xử lý phản hồi, tính toán lỗi và điều chế đầu ra.
A20B-2901-0851 nằm trong phần điều khiển của ổ đĩa dòng 6088.
Nó nhận các lệnh vận tốc hoặc vị trí từ CNC thông qua một giao diện nối tiếp hoặc kỹ thuật số được xác định.
Đồng thời, nó đọc tín hiệu phản hồi từ bộ mã hóa của động cơ servo, báo cáo vị trí trục và vận tốc thực tế của động cơ theo thời gian thực.
Bo mạch liên tục tính toán sự khác biệt giữa trạng thái được lệnh và trạng thái thực tế, và điều chỉnh đầu ra của ổ đĩa để thu hẹp khoảng cách đó.
Tính toán vòng lặp kín này xảy ra hàng nghìn lần mỗi giây.
Tốc độ và độ chính xác của vòng lặp trực tiếp xác định độ chính xác vị trí và phản ứng động của hệ thống servo.
Một bo mạch điều khiển bị suy giảm hoặc lỗi sẽ đưa ra lỗi vào vòng lặp này — servo không còn có thể theo dõi lệnh của nó một cách chính xác, gây ra lỗi vị trí, bất ổn định vận tốc, hoặc báo động dừng trục.
Hệ thống ổ đĩa servo FANUC dòng 6088 sử dụng kiến trúc bo mạch mô-đun phù hợp với triết lý thiết kế của FANUC thời kỳ đó. Các bo mạch riêng lẻ bên trong ổ đĩa có thể thay thế tại hiện trường, cho phép bảo trì có mục tiêu thay vì thay thế toàn bộ ổ đĩa cho mọi lỗi.
A20B-2901-0851 là mô-đun điều khiển servo cắm trong kiến trúc này — thay thế nó sẽ khôi phục chức năng điều khiển của ổ đĩa mà không cần thay thế phần cứng công suất.
Bo mạch này kết nối với bo mạch điều khiển chính của CNC thông qua mặt sau của bộ điều khiển hoặc bố trí đầu nối trực tiếp.
Loạt CNC tương thích với hệ thống servo 6088 bao gồm các bộ điều khiển FANUC hiện hành trong thời kỳ sản xuất của ổ đĩa.
Vì A20B-2901-0851 không còn được sản xuất, chiến lược tìm nguồn cung ứng rất quan trọng. Các đơn vị tồn kho đã qua kiểm tra được lấy từ các máy đã ngừng hoạt động mang theo lịch sử đã biết và có thể được đánh giá dựa trên môi trường hoạt động trước đó của chúng.
Các đơn vị được tân trang chuyên nghiệp đã được kiểm tra, thay thế các bộ phận tiêu hao và được xác minh dưới điện áp trước khi vận chuyển.
Khi tìm nguồn cung ứng một bo mạch điều khiển servo đã ngừng sản xuất, hãy yêu cầu tài liệu về quy trình kiểm tra được sử dụng để xác minh bo mạch.
Một bo mạch được xác minh với các tín hiệu tốt đã biết từ một ổ đĩa tương thích sẽ cung cấp sự đảm bảo đáng kể hơn so với bo mạch chỉ được mô tả là "đã kiểm tra".
Các cài đặt tham số từ bo mạch đã thay thế nên được ghi lại trước khi tháo gỡ — một số điều chỉnh tham số servo là đặc thù cho động cơ được ghép nối với ổ đĩa và phải được chuyển hoặc khôi phục sau khi thay bo mạch.
Q1: Trục hiển thị báo động servo và không di chuyển. Các trục khác hoạt động bình thường. A20B-2901-0851 có phải là nguyên nhân có thể xảy ra không?
Báo động servo trên một trục trong khi các trục khác hoạt động bình thường thu hẹp lỗi vào các thành phần dành riêng cho trục đó — bo mạch servo, động cơ, bộ mã hóa, mô-đun công suất cho trục đó, hoặc kết nối cáp. Bắt đầu bằng cách kiểm tra tín hiệu phản hồi bộ mã hóa và tính liên tục của cáp.
Tín hiệu bộ mã hóa sạch với báo động servo chỉ ra phần điều khiển (báo động sẵn sàng ổ đĩa, lỗi giao tiếp) làm cho bo mạch điều khiển trở thành nghi phạm chính.
Thay thế hoặc lắp bo mạch mới là bước chẩn đoán tiếp theo.
Q2: Sau khi lắp A20B-2901-0851 thay thế, trục di chuyển nhưng lỗi vị trí lớn hơn trước. Cần kiểm tra những gì?
Lỗi vị trí sau khi thay bo mạch điều khiển chỉ ra các cài đặt tham số servo. Độ lợi vòng lặp servo — độ lợi vị trí, độ lợi vận tốc, số hạng tích phân — có thể cần được khôi phục từ cài đặt của bo mạch gốc.
Nếu các tham số gốc không được ghi lại, hãy tham khảo tài liệu của nhà sản xuất máy để biết các giá trị chính xác cho sự kết hợp động cơ và ổ đĩa này.
Cài đặt độ lợi không khớp với hệ thống cơ khí sẽ tạo ra phản ứng chậm hoặc dao động.
Q3: Bo mạch được phát hiện có một linh kiện bị nứt do va đập vật lý. Nó có thể được sửa chữa, hay cần thay thế toàn bộ?
Một linh kiện rời rạc bị nứt — một điện trở, tụ điện hoặc điốt — thường có thể được thay thế ở cấp độ linh kiện bởi kỹ thuật viên có thiết bị phù hợp.
Một IC bị nứt hoặc hư hỏng vật lý, đặc biệt là một trình điều khiển cổng hoặc bộ xử lý FANUC tùy chỉnh, thường không thể sửa chữa được vì bộ phận đó không có sẵn độc lập.
Đánh giá hư hỏng cụ thể trước khi quyết định sửa chữa linh kiện so với thay thế bo mạch.
Q4: Có thể làm sạch A20B-2901-0851 nếu nó bị nhiễm dung dịch làm mát không?
Sự nhiễm bẩn bề mặt nhẹ do sương dung dịch làm mát có thể được xử lý bằng chất tẩy tiếp xúc an toàn cho điện tử, khi bo mạch đã tắt nguồn.
Sự nhiễm bẩn nặng hơn — nơi dung dịch làm mát đã chảy vào các khu vực đầu nối hoặc giữa các chân IC — đòi hỏi việc làm sạch kỹ lưỡng hơn và kiểm tra hư hỏng ăn mòn trên các đường mạch PCB.
Sau khi làm sạch, kiểm tra dưới kính lúp trước khi lắp lại.
Một bo mạch đã bị ngâm trong dung dịch làm mát hoặc có dấu hiệu ăn mòn rõ ràng khó có thể phục hồi đáng tin cậy chỉ bằng cách làm sạch.
Q5: Có cần sao lưu dữ liệu nào trước khi thay thế mô-đun điều khiển servo này không?
Bản thân mô-đun điều khiển servo thường không lưu trữ dữ liệu tham số — chúng được giữ trong bộ nhớ của CNC.
Tuy nhiên, trước khi thay thế bất kỳ bo mạch nào, hãy sao lưu toàn bộ dữ liệu CNC bao gồm tất cả các tham số.
Các tham số servo — đặc biệt là những tham số khớp ổ đĩa với động cơ — phải khớp sau khi thay thế.
Xác nhận bản sao lưu tham số đã hoàn tất và có thể đọc được trước khi bắt đầu công việc thay thế vật lý.
