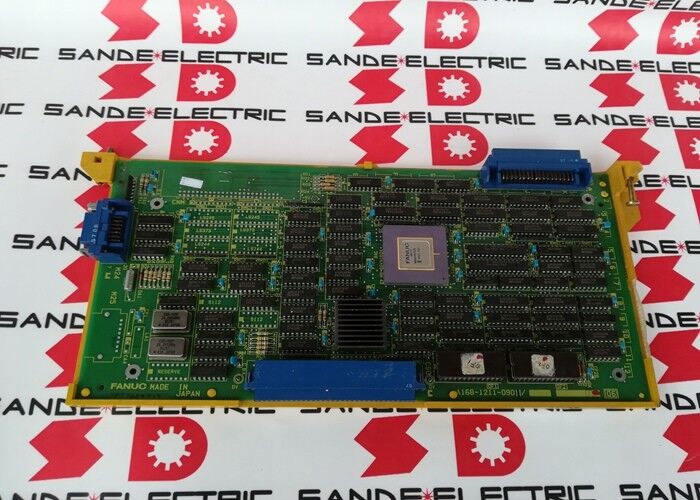

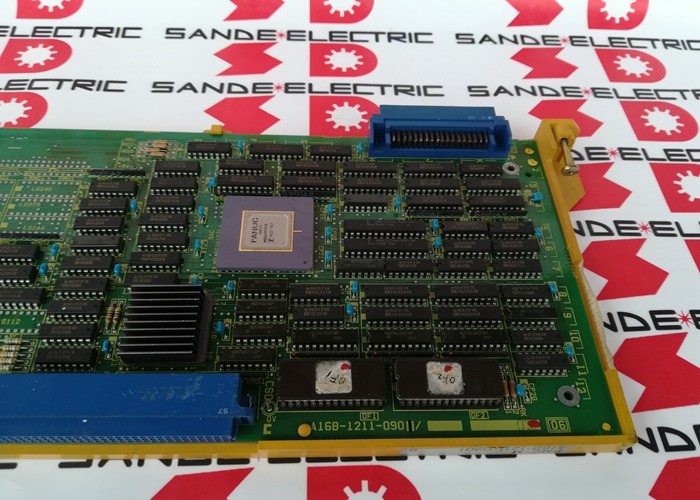

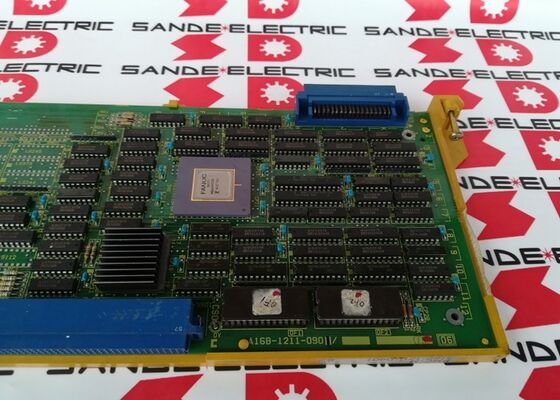

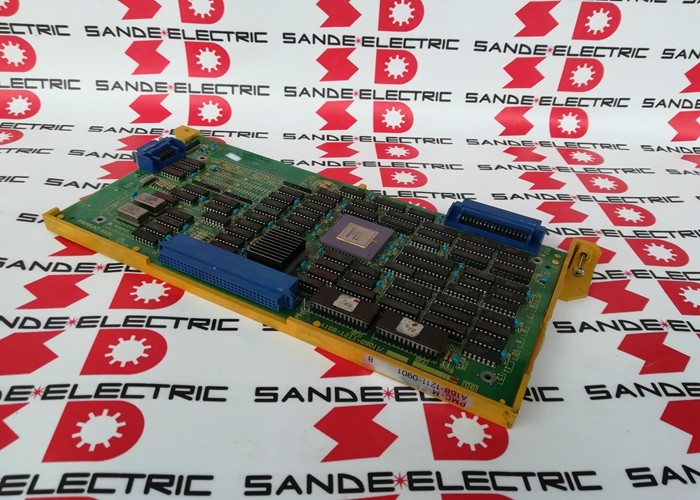

A16B-1211-0901 Bảng mạch PCB Fanuc A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901 | Bảng ROM FANUC PMC-M — Series 0-B / 0-C / 0-D / 0-F / EPROM thang PLC mở rộng / Một nửa hoặc toàn bộ chiều rộng

PMC-M so với PMC-L - Tại sao bảng này lại quan trọng

DNC Electronics giải thích điểm khác biệt chính: "Bo mạch này là một thang PLC mở rộng (bộ điều khiển máy có thể lập trình) được tải lên bo mạch chứa nhiều EPROM hơn mức PMC-L rẻ hơn trên thẻ nhớ có thể cung cấp."

Trong kiến ​​trúc CNC Series 0-C của FANUC, các chương trình bậc thang PMC (Bộ điều khiển máy lập trình) có hai tầng:

PMC-L (Đèn PMC):Một chương trình thang nhỏ gọn được lưu trữ trên thẻ nhớ CNC tiêu chuẩn. Giới hạn về số bước chương trình - phù hợp với các máy có logic trình tự tương đối đơn giản.

PMC-M (Phương tiện PMC):Một chương trình bậc thang mở rộng được lưu trữ trên bo mạch ROM A16B-1211-0901 chuyên dụng - dung lượng EPROM về mặt vật lý cao hơn so với phương pháp tiếp cận thẻ nhớ. DNC xác nhận: "Các bo mạch này thường được lắp trên các hệ thống lắp đặt máy công cụ 0-C, 0-D, 0-F phức tạp hơn, cho phép các chức năng thang PLC 0-C PMC-M ROM vượt xa tiêu chuẩn PMC-L."

Ý nghĩa rất đơn giản: A16B-1211-0901 phục vụ các máy phức tạp hơn — những máy có bảng vận hành lớn hơn, nhiều điểm I/O máy hơn, nhiều trình tự thay dao hơn, nhiều chức năng máy phụ trợ hơn — trong đó số bước của PMC-L là không đủ.

Thông số kỹ thuật chính

ROM và RAM PMC-M — Hệ thống PMC-M hoàn chỉnh

Fanuc-controller.com xác nhận đối với A16B-1211-0910 (bo mạch RAM PMC-M) liền kề: "Cung cấp bộ nhớ RAM mở rộng để thực thi logic bậc thang PMC, điều khiển trình tự máy và các chức năng giao tiếp MMC. Mô-đun trình cắm gắn trên bộ điều khiển chính, thường được ghép nối với bảng ROM A16B-1211-0901 hoặc tương tự."

Trong kiến ​​trúc PMC-M:

• A16B-1211-0901 (board ROM):Giữ chương trình bậc thang PMC trong EPROM không ổn định. Logic bậc thang được lưu trữ ở đây vĩnh viễn - nó tồn tại trong chu kỳ cấp nguồn mà không cần pin dự phòng.
• A16B-1211-0910 (Bảng RAM):Cung cấp bộ nhớ làm việc nơi chương trình bậc thang được lưu trữ trong ROM thực thi - không gian RAM cho dữ liệu biến đổi, bộ định thời, bộ đếm và kết quả trung gian trong quá trình thực thi PMC.

Kịch bản ứng dụng

Lỗi board ROM PMC-M:Trung tâm gia công Series 0-C phát triển các cảnh báo PMC — logic trình tự không thành công, các chức năng của máy không phản hồi. Board ROM A16B-1211-0901 được xác định là có lỗi. Việc thay thế (với nội dung chương trình ladder chính xác) sẽ khôi phục chức năng PMC.

Nâng cấp máy công cụ dòng 0-C từ PMC-L:Máy CNC Series 0-C chạy PMC-L yêu cầu nhiều dung lượng chương trình bậc thang hơn sau khi sửa đổi máy thêm các trình tự mới. Bo mạch ROM A16B-1211-0901 PMC-M được lắp đặt để cung cấp dung lượng EPROM mở rộng cho chương trình lớn hơn.

Câu hỏi thường gặp

Câu hỏi 1: Vai trò của bo mạch ROM PMC-M là gì khi nội dung EPROM trống?

A16B-1211-0901 là bo mạch phần cứng - các chip EPROM của nó lưu trữ chương trình bậc thang PMC thực tế cho máy công cụ cụ thể. Một bo mạch thay thế với các EPROM trống không thể thực thi bất kỳ logic tuần tự nào cho đến khi chương trình ladder đúng được tải. Người chế tạo máy công cụ hoặc kỹ sư dịch vụ FANUC giữ nội dung chương trình gốc — hãy xác nhận điều này trước khi đặt mua bảng thay thế mà không có nội dung chương trình được tải sẵn.

Câu hỏi 2: A16B-1211-0901 có tương thích với cả định dạng khung CNC nửa chiều rộng và toàn chiều rộng không?

CNC Electronics xác nhận: "Có thể được cắm vào định dạng nửa hoặc toàn bộ chiều rộng 16 hoặc 32 bit 0-C." Bo mạch hỗ trợ vật lý cả hai cấu hình khung. Xác nhận định dạng khung cụ thể từ tài liệu bảng điều khiển của máy công cụ.

Câu hỏi 3: A16B-1211-0901 khác với bo mạch RAM PMC-M (A16B-1211-0910) như thế nào?

A16B-1211-0901 là bảng ROM — bộ lưu trữ dựa trên EPROM cố định dành cho mã chương trình bậc thang PMC. A16B-1211-0910 là bo mạch RAM — bộ nhớ hoạt động dễ thay đổi để thực thi PMC. Cả hai đều cần thiết cho hệ thống PMC-M hoàn chỉnh. Bảng ROM lưu trữ chương trình vĩnh viễn; bảng RAM cung cấp không gian làm việc thực thi.

Câu hỏi 4: Việc thay thế A16B-1211-0901 có ảnh hưởng đến thông số trục CNC không?

Không. Các tham số trục CNC (độ lợi servo, giới hạn tốc độ tiến dao, độ lệch tọa độ) nằm trong SRAM chính của CNC — tách biệt với bảng ROM PMC. Việc thay thế A16B-1211-0901 không ảnh hưởng đến các tham số trục được lưu trữ. Chỉ có chương trình bậc thang PMC bị ảnh hưởng — chương trình này phải có trên EPROM của bo mạch thay thế.

Câu hỏi 5: Có những lựa chọn dịch vụ nào cho A16B-1211-0901?

Nhiều nhà cung cấp dịch vụ bo mạch này: MRO Electric (trao đổi và sửa chữa), CNC Electronics (trao đổi, dư thừa và sửa chữa), 4D Controls (dịch vụ sửa chữa). Hội đồng này có sự hỗ trợ toàn diện sau thị trường trên khắp ba châu lục.
