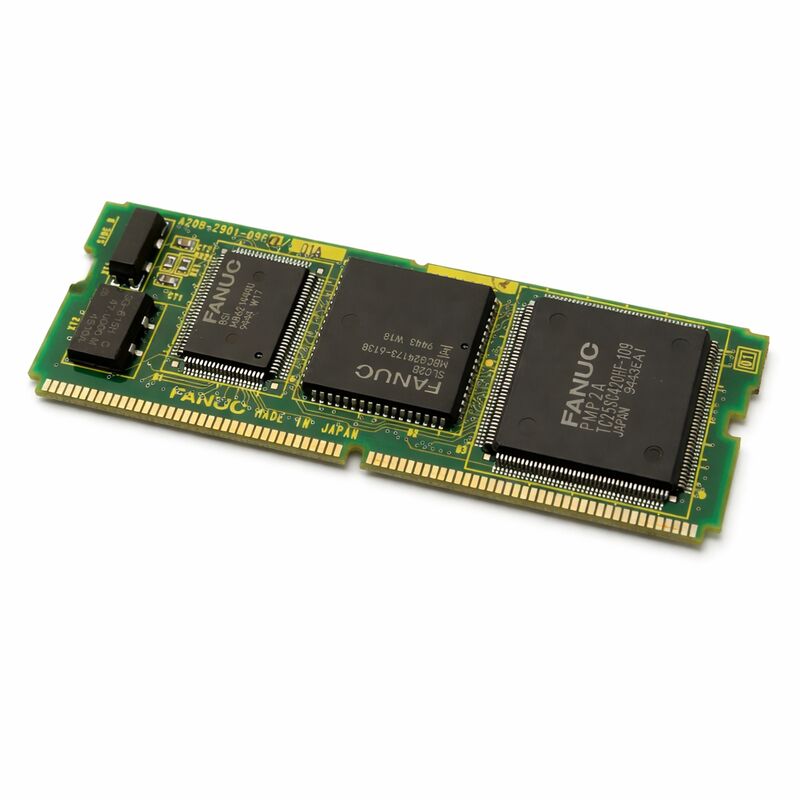

1pcs sử dụng GE FANUC A20B-2901-0960 Bảng thử nghiệm A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960 | Mô-đun PMC-RB3 / RC3 với I/O Link — Đã qua sử dụng / FANUC Series 16 / 18

PMC và I/O Link — Mô-đun này điều khiển những gì

A20B-2901-0960 là mô-đun PMC-RB3/RC3 với I/O Link dành cho bộ điều khiển FANUC Series 16 và 18. Nó xử lý đồng thời hai chức năng: chạy chương trình ladder PMC để tuần tự hóa các hoạt động tự động của máy công cụ và quản lý bus truyền thông I/O Link mang tất cả các tín hiệu kỹ thuật số giữa CNC và các thiết bị I/O phân tán trên toàn bộ máy.

Trong hệ thống phân cấp CNC của FANUC, PMC (Bộ điều khiển máy lập trình) là PLC tích hợp chạy bên trong phần cứng CNC. Nó thực thi logic rơ-le điều khiển thay dao, hệ thống làm mát, khóa liên động an toàn, phản hồi bảng điều khiển vận hành và mọi trình tự tự động hóa máy khác chạy song song với chuyển động trục của CNC. Chương trình ladder được lưu trữ riêng trong mô-đun FROM; bo mạch này cung cấp bộ xử lý thực thi và bộ điều khiển bus I/O Link kết nối CNC với I/O của máy.

Phía I/O Link là yếu tố làm cho mô-đun này khác biệt với bo mạch PMC đơn giản hơn không có I/O Link. Mọi tín hiệu bảng điều khiển vận hành, mọi điểm I/O trường được kết nối qua bộ mở rộng I/O Link đều đi qua bus này. Khi giao diện I/O Link của A20B-2901-0960 bị lỗi, tất cả I/O được kết nối sẽ bị mất đồng thời — máy không thể phản hồi các đầu vào của người vận hành và tất cả các đầu ra chỉ báo trên bảng điều khiển sẽ tắt. Mẫu mất I/O hoàn toàn này, kèm theo cảnh báo I/O Link trên màn hình CNC, là dấu hiệu lỗi chỉ ra cụ thể mô-đun này chứ không phải do dây điện hoặc sự cố thiết bị trường.

Thông số kỹ thuật chính

RB3 so với RC3 — Khả năng tương thích phiên bản PMC

PMC-RB3 và PMC-RC3 là các phiên bản thực thi ladder khác nhau trong dòng FANUC PMC-RB/RC. Chỉ định RB3/RC3 trên mô-đun này xác định đặc tả ngôn ngữ ladder — tập lệnh, số bước tối đa, tốc độ thực thi và địa chỉ I/O — mà chương trình PMC được viết cho máy này phụ thuộc vào. Một mô-đun thay thế phải khớp với phiên bản đã cài đặt; một mô-đun có phiên bản PMC khác có thể không thực thi chương trình ladder hiện có một cách chính xác ngay cả khi giống hệt về mặt vật lý.

Trước khi đặt hàng, hãy xác nhận nhãn của mô-đun đã cài đặt hiển thị A20B-2901-0960 và xác minh tài liệu máy xác định xem nó có sử dụng PMC-RB3 hay PMC-RC3 ở vị trí này không.

Câu hỏi thường gặp

Hỏi 1: Các triệu chứng chính của lỗi A20B-2901-0960 là gì?

Ba mẫu có thể nhận dạng: (1) Mất hoàn toàn bảng điều khiển vận hành — không có nút nào phản hồi, không có đèn báo trên bảng điều khiển — kèm theo cảnh báo I/O Link trên CNC. Đây là lỗi I/O Link hoàn toàn và chỉ ra trực tiếp mô-đun này. (2) Hành vi I/O thất thường trên nhiều kênh đồng thời thay vì một kênh duy nhất, cho thấy bộ điều khiển bus bị suy giảm. (3) Cảnh báo ladder PMC cho biết lỗi thực thi khi các tín hiệu I/O, cáp và thiết bị trường riêng lẻ được xác nhận là tốt.

Hỏi 2: Việc thay thế mô-đun này có yêu cầu tải lại ladder PMC không?

Không. Ladder PMC được lưu trữ trong mô-đun FROM trên bo mạch điều khiển chính, không phải trong A20B-2901-0960. Sau khi lắp mô-đun thay thế và bật nguồn, CNC sẽ tải ladder từ FROM như bình thường. Xác minh giao tiếp I/O Link đã được khôi phục trên màn hình chẩn đoán PMC trước khi đưa máy trở lại sản xuất.

Hỏi 3: Làm thế nào để phân biệt lỗi mô-đun PMC với lỗi dây điện trường hoặc lỗi thiết bị trường?

Lỗi mô-đun PMC ảnh hưởng đến nhiều điểm I/O đồng thời — tất cả các chức năng bảng điều khiển cùng lúc, hoặc toàn bộ nhánh I/O Link cùng lúc. Lỗi dây điện riêng lẻ ảnh hưởng đến một hoặc hai địa chỉ I/O tại một thời điểm. Nếu nhiều chức năng I/O không liên quan bị lỗi đồng thời trong khi các chức năng thực thi chương trình và chuyển động trục chính của CNC vẫn bình thường, và cáp cũng như thiết bị trường riêng lẻ kiểm tra tốt, thì mô-đun PMC là ứng cử viên gây lỗi.

Hỏi 4: Có thể sử dụng A20B-2901-0960 trong cả hệ thống Series 16 và Series 18 không?

Có — mô-đun được xác định cho các nền tảng FANUC Series 16 và 18 Model B/C. Chỉ định PMC-RB3/RC3 và giao diện I/O Link là chung cho cả hai dòng CNC trong các thế hệ model này. Xác nhận tài liệu máy chính xác chỉ định mã sản phẩm này ở vị trí bo mạch liên quan trước khi đặt hàng.

Hỏi 5: Cần xác minh những gì khi chấp nhận A20B-2901-0960 đã qua sử dụng?

Xác nhận mã sản phẩm đầy đủ A20B-2901-0960 từ nhãn của mô-đun. Yêu cầu xác nhận phiên bản PMC — RB3 hoặc RC3 — để đảm bảo nó khớp với đặc tả chương trình ladder của máy. Đối với một đơn vị đã qua sử dụng, hãy hỏi xem nó có được kiểm tra trên hệ thống Series 16 hoặc 18 đang hoạt động với giao tiếp I/O Link đã được xác minh hay không, không chỉ là bật nguồn. Kiểm tra các tiếp điểm đầu nối của bo mạch xem có bị ăn mòn hoặc hư hỏng cơ học trước khi lắp đặt.
