| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2902-0020 |
Ba loại bộ nhớ trong FANUC CNC phục vụ các mục đích riêng biệt và việc hiểu được sự khác biệt sẽ giải thích tại sao mô-đun DRAM 4 MB lại quan trọng:
TỪ (Flash ROM - không dễ bay hơi):Lưu trữ phần mềm hệ thống CNC và dữ liệu dài hạn. Không dễ bay hơi - giữ lại nội dung mà không cần nguồn điện. Tương đối chậm để truy cập thời gian thực.
SRAM (RAM chạy bằng pin):Lưu trữ các thông số CNC và chương trình bộ phận. Được hỗ trợ bằng pin để bảo toàn nội dung trong khi tắt nguồn. Năng lực hạn chế; chủ yếu để lưu trữ dữ liệu liên tục.

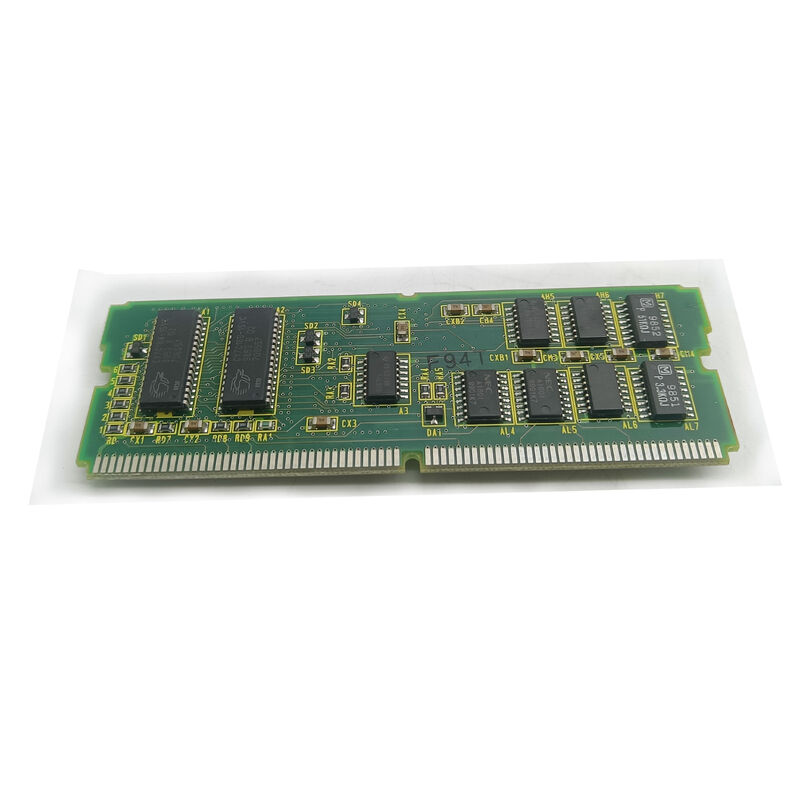

DRAM (A20B-2902-0020):Bộ nhớ làm việc — không gian làm việc tạm thời tốc độ cao của CPU. Mọi lệnh được thực thi, mọi biến được tính toán, mọi khối mã G trong bộ đệm xem trước, mọi khung ngăn xếp chương trình con và mọi biến trạng thái hệ thống đều chiếm DRAM trong quá trình hoạt động. DRAM nhanh (phù hợp với đồng hồ CPU), không ổn định (mất nội dung khi tắt nguồn) và phải đủ lớn để chứa toàn bộ hoạt động của chương trình đang chạy.
Khi khởi động, CNC sẽ sao chép phần mềm hệ thống từ FROM vào DRAM để thực thi nhanh chóng. Mọi thứ xảy ra trong thời gian chạy đều thông qua DRAM.
| tham số | Giá trị |
|---|---|
| Loại bộ nhớ | DRAM (Bộ nhớ truy cập ngẫu nhiên động) |
| Dung tích | 4MB (4 Megabyte) |
| Kiểu | Bảng con gái SMD (plug-in) |
| Loạt | A20B-2902 |
| Ứng dụng | Bộ nhớ làm việc FANUC CNC |
Dung lượng DRAM 4 MB của A20B-2902-0020 cung cấp bộ nhớ làm việc cho các hoạt động hoạt động của CNC:
Chương trình nhìn về phía trước:CNC đọc trước các khối mã G trước điểm thực hiện hiện tại, tính toán các khối chuyển động trong tương lai để duy trì tốc độ tiến dao trơn tru thông qua các đường dẫn dao có đường viền. DRAM 4 MB hỗ trợ bộ đệm nhìn về phía trước có ý nghĩa — càng có nhiều DRAM thì càng có thể tính toán trước nhiều khối hơn, cho phép tạo đường viền tốc độ cao mượt mà hơn.
Nơi cư trú của phần mềm hệ thống:Khi CNC khởi động, phần mềm vận hành của nó sẽ tải từ TỪ vào DRAM. Phần mềm được tải chiếm một phần đáng kể trong DRAM có sẵn. Đối với các thế hệ FANUC CNC sử dụng mô-đun DRAM 4MB, dung lượng này phù hợp với dấu chân phần mềm của thời đại đó.
Chi phí đa tác vụ:Việc thực thi bậc thang PMC, kết xuất hiển thị, quản lý truyền thông và tính toán servo CNC theo thời gian thực đều chia sẻ không gian DRAM trong quá trình vận hành. 4MB là dung lượng phù hợp với các nhu cầu đồng thời này đối với thế hệ CNC sử dụng A20B-2902-0020.
Chẩn đoán lỗi khởi động CNC:FANUC CNC không thể hoàn tất quá trình khởi động. Mã cảnh báo hệ thống chỉ ra lỗi RAM. Mô-đun DRAM A20B-2902-0020 được kiểm tra và xác định là bị lỗi. Việc thay thế cho phép CNC hoàn tất quá trình khởi động và tiếp tục hoạt động bình thường.
Điều tra báo động liên tục:Một máy CNC xuất hiện tình trạng đặt lại ngẫu nhiên không giải thích được vào buổi chiều của những ngày sản xuất dài nhưng khởi động lại bình thường vào buổi sáng. Nghi ngờ có lỗi tế bào DRAM nhạy cảm với nhiệt độ. Việc thay thế A20B-2902-0020 sẽ loại bỏ lỗi bộ nhớ phụ thuộc vào nhiệt độ.
Câu hỏi 1: A20B-2902-0020 có được sử dụng với hệ thống FANUC Series 16, 18 hoặc 20/21 không?
A20B-2902-0020 là mô-đun DRAM 4 MB trong dòng A20B-2902. Các mô-đun DRAM 4 MB tương tự trong dòng này (chẳng hạn như A20B-2902-0531) được xác nhận cho Dòng 16, 18 và 21. Khả năng tương thích chính xác với hệ thống CNC của biến thể A20B-2902-0020 cụ thể được xác nhận từ tài liệu phần cứng của hệ thống CNC hiện hành. Xác định loại hệ thống CNC máy chủ và xác minh từ danh sách phụ tùng thay thế.
Câu hỏi 2: Có thể kiểm tra A20B-2902-0020 bên ngoài CNC không?
Các mô-đun DRAM yêu cầu địa chỉ, dữ liệu và tín hiệu điều khiển cụ thể từ hệ thống máy chủ để có thể truy cập — chúng không thể được kiểm tra bằng phép đo điện trở hoặc tính liên tục đơn giản. Kiểm tra trong mạch (được cài đặt trong CNC với nguồn CNC được cấp nguồn) là phương pháp tiêu chuẩn. Thay thế một mô-đun thay thế đã biết là tốt và quan sát xem lỗi khởi động CNC có được khắc phục hay không là phương pháp chẩn đoán thực tế nhất.
Câu hỏi 3: Việc thay thế A20B-2902-0020 có ảnh hưởng đến các thông số hoặc chương trình CNC được lưu trữ không?
Không. DRAM không ổn định — nội dung của nó vẫn bị mất khi tắt nguồn. Các thông số CNC được lưu trữ trong SRAM (mô-đun riêng, hỗ trợ bằng pin); Các chương trình CNC được lưu trữ trong SRAM hoặc FROM. Việc thay thế mô-đun DRAM không ảnh hưởng đến nội dung của bất kỳ bộ lưu trữ cố định nào. Sau khi lắp thiết bị thay thế, CNC khởi động bình thường và tải lại phần mềm hệ thống từ FROM vào mô-đun mới.
Câu hỏi 4: Điều gì khiến mô-đun DRAM bị lỗi trong các ứng dụng CNC?
Nguyên nhân phổ biến: sự mệt mỏi của chu kỳ nhiệt trên các mối hàn (gia nhiệt khi bật nguồn nhiều lần và làm mát khi tắt nguồn làm suy yếu các kết nối hàn sau nhiều năm sử dụng); hư hỏng do tĩnh điện do thao tác không được bảo vệ trong quá trình bảo trì trước đó; quá độ điện áp nguồn điện gây căng thẳng cho điện áp tiếp giáp bên trong của DRAM; và sự lão hóa của các thành phần chung trong các mô-đun cũ đã được sử dụng từ một thập kỷ trở lên.
Câu hỏi 5: DRAM 4 MB khác với SRAM trong hệ thống bộ nhớ của CNC như thế nào?
DRAM (A20B-2902-0020): bộ nhớ làm việc dễ bay hơi, dung lượng cao, nhanh. Nội dung bị mất khi tắt nguồn. Yêu cầu chu kỳ làm mới liên tục để giữ lại dữ liệu trong khi cấp nguồn. Dung lượng 4MB cho môi trường làm việc.
SRAM: bộ nhớ không thay đổi chậm hơn, dung lượng thấp hơn, chạy bằng pin. Giữ lại nội dung khi tắt nguồn (thông qua pin lithium). Lưu trữ các thông số và chương trình. Việc thay thế SRAM yêu cầu khôi phục dữ liệu từ bản sao lưu; thay thế DRAM thì không.
