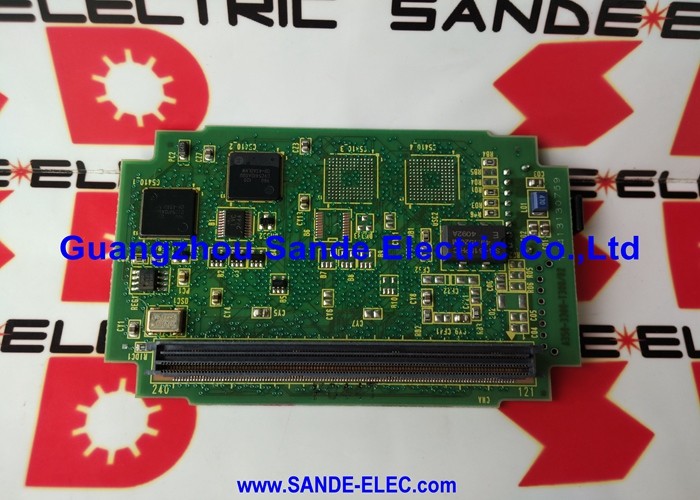

Bảng con gái Fanuc PC A20B-2902-0193 A20B29020193 A2OB-29O2-O193

A20B-2902-0193∙ FANUC PMC-RC4 DRAM 512KB/512KB Memory Module Series 16C / 18C / 21C / PMC Logic Memory Daughter Board

PMC-RC4 DRAM Module

Trong một hệ thống CNC FANUC, PMC (Programmable Machine Control) là bộ xử lý logic trình tự máy tích hợp the embedded PLC that controls coolant, tool changers, clamping, doors,và tất cả các trình tự ngoại vi máy bên cạnh điều khiển chuyển động của CNC.

PMC yêu cầu hai loại bộ nhớ để hoạt động:

• Bộ nhớ chương trình:Lưu trữ chương trình logic thang xác định logic trình tự của máy
• Bộ nhớ dữ liệu:Ghi giữ dữ liệu thời gian thực giá trị bộ đếm thời gian, trạng thái đếm, bit cờ và đăng ký dữ liệu được sử dụng trong quá trình thực thi chương trình

A20B-2902-0193 cung cấp dung lượng DRAM (Dynamic Random Access Memory) cho loại PMC-RC4. DRAM cung cấp truy cập đọc / ghi nhanh cho chu kỳ thực thi chương trình của PMC.Danh hiệu 512KB / 512KB phản ánh hai khối DRAM trên bảng một được phân bổ để lưu trữ chương trình PMC và một để lưu trữ dữ liệu cho hệ thống PMC phân bổ bộ nhớ làm việc đầy đủ.

Các thông số kỹ thuật chính

Dòng 16C, 18C, 21C Các hệ thống CNC phục vụ

Máy A20B-2902-0193 được thiết kế cho ba thành viên của dòng máy CNC thế hệ C của FANUC:

Dòng 16C:Một CNC công suất cao cho các trung tâm gia công đa trục và máy công cụ phức tạp.PMC-RC4 trên 16C xử lý logic trình tự cho các máy chức năng cao với các yêu cầu quản lý ngoại vi rộng lớn.

Dòng 18C:Một ứng dụng CNC đa năng trong gia đình thế hệ C. PMC-RC4 quản lý các trình tự ngoại vi của máy trong khi CNC xử lý chuyển động.

Series 21C:Một điểm nhập vào gia đình FANUC C-series để xoắn và mài, cung cấp khả năng CNC đầy đủ với cấu hình phần cứng hiệu quả về chi phí.Các yêu cầu về chương trình và bộ nhớ dữ liệu của PMC-RC4 được phục vụ bởi cùng một mô-đun A20B-2902-0193.

Các kịch bản ứng dụng

Trục trặc của bộ nhớ PMC:Một hệ thống CNC Series 18C phát triển báo động PMC sau một sự kiện điện. PMC không thể thực hiện chương trình trình trình tự máy của nó. Chẩn đoán xác định mô-đun DRAM A20B-2902-0193 là thành phần bị lỗi.Thay thế mô-đun và nạp lại chương trình PMC từ dự phòng khôi phục hoạt động máy đầy đủ.

Nâng cấp mô-đun bộ nhớ:Một công cụ máy chạy một máy CNC Series 16C có chương trình PMC được mở rộng trong một dự án sửa đổi máy.Thiết lập A20B-2902-0193 cung cấp 512KB / 512KB công suất cần thiết cho chương trình mở rộng.

Dịch vụ module PMC:Trong thời gian bảo trì theo lịch trình của một loạt 21C CNC, bộ sưu tập bảng PMC được phục vụ.và một bộ thay thế được lắp đặt như một phần của việc gia hạn dự phòng chủ động cho thiết bị giờ cao.

Câu hỏi thường gặp

Q1: Dữ liệu chương trình PMC bị mất khi thay A20B-2902-0193?

Đúng vậy. DRAM là dễ bay hơi, nó mất nội dung của nó khi loại bỏ nguồn. Thay thế A20B-2902-0193 có nghĩa là chương trình PMC phải được tải lại từ sao lưu sau khi lắp đặt mô-đun mới.Trước khi thay thế module, xác minh rằng một bản sao lưu chương trình PMC hiện tại tồn tại trên thẻ nhớ của CNC, một máy tính thông qua RS-232C, hoặc băng sao lưu của nhà sản xuất máy.Luôn sao lưu chương trình PMC trước bất kỳ bảo trì nào liên quan đến việc loại bỏ nguồn từ đơn vị điều khiển.

Q2: Sự khác biệt giữa PMC-RC4 và các loại PMC khác (RC1, RC2, RC3) là gì?

FANUC đã phát triển PMC thông qua nhiều thế hệ phần cứng và phần mềm. RC1, RC2, RC3 và RC4 đại diện cho các thế hệ liên tiếp với dung lượng bộ nhớ chương trình tăng, tốc độ thực hiện,và khả năng đặt lệnhThế hệ RC4 cung cấp công suất và hiệu suất cao nhất trong loạt RC, hỗ trợ các chương trình trình trình tự máy lớn hơn và phức tạp hơn.Các mô-đun bộ nhớ (bao gồm A20B-2902-0193) là cụ thể cho loại PMC ¢ mô-đun DRAM RC4 không thể thay thế trong một hệ thống sử dụng RC1, RC2, hoặc RC3 bảng PMC.

Q3: A20B-2902-0193 có thể được sử dụng trong hệ thống CNC FANUC Series 0C hoặc 15C không?

A20B-2902-0193 được xác nhận cho FANUC Series 16C, 18C và 21C. Các mô hình CNC FANUC C-series khác (0C, 15C) sử dụng cấu hình phần cứng PMC khác nhau và có thể sử dụng số bộ phận mô-đun DRAM khác nhau.Kiểm tra tính tương thích từ danh sách phụ tùng của hệ thống cụ thể trước khi thay thế.

Q4: A20B-2902-0193 có yêu cầu pin sao lưu để giữ dữ liệu chương trình PMC không?

DRAM vốn là dễ bay hơi và mất dữ liệu mà không cần điện không giống như SRAM có thể được hỗ trợ bằng pin.chương trình PMC được lưu trữ trong một vùng bộ nhớ flash không dễ bay hơi (FROM) riêng biệt để lưu trữ lâu dài, trong khi DRAM đóng vai trò là bộ nhớ thực thi hoạt động trong quá trình vận hành bộ điều khiển. Mô-đun DRAM không yêu cầu kết nối pin. Tuy nhiên, sau bất kỳ sự gián đoạn điện nào,hệ thống tải lại chương trình PMC từ bộ nhớ không dễ bay hơi vào DRAM trước khi bắt đầu thực hiện PMC.

Q5: Điều gì gây ra sự cố của mô-đun DRAM trong bộ điều khiển CNC FANUC?

Sự cố của mô-đun DRAM trong bộ điều khiển FANUC thường được gây ra bởi: sự suy thoái của tụ điện liên quan đến tuổi tác làm giảm sự ổn định đường dây điện áp trên mô-đun; xả điện tĩnh trong quá trình bảo trì;Điện áp cấp điện tạm thời trên xe buýt CNC 5V; hoặc ô nhiễm môi trường (nước, khí quyển ăn mòn) ảnh hưởng đến các khớp hàn của mô-đun và các gói IC. DRAM modules in continuous-duty CNC systems accumulate thousands of hours of operation — periodic replacement as part of a planned maintenance programme is a cost-effective way to prevent unplanned downtime from memory module failure.
