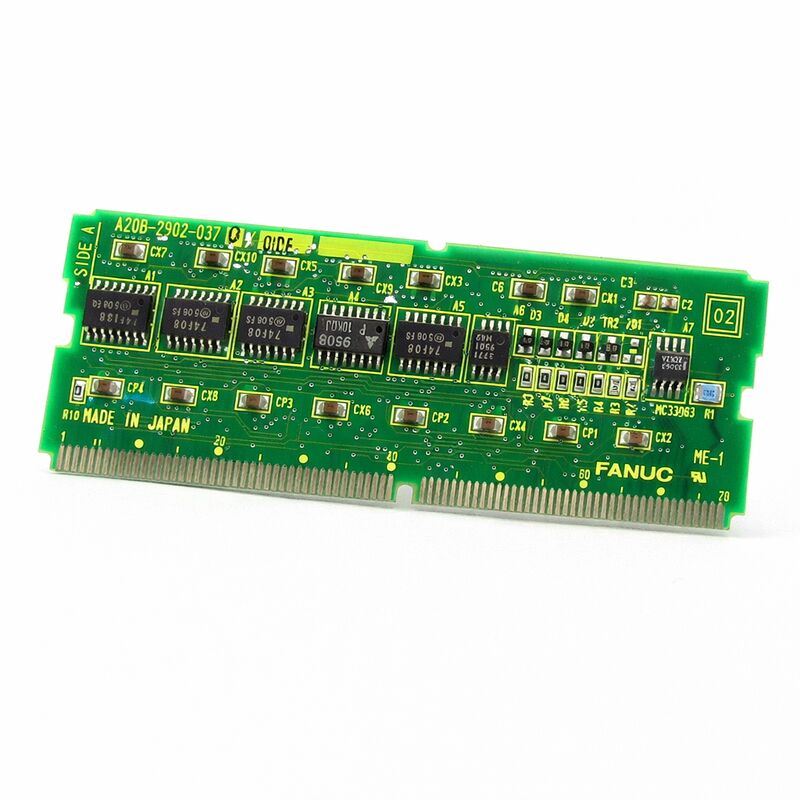

FANUC A20B-2902-0210 | Mô-đun Bộ nhớ CMOS SRAM 1 MB — Bo mạch cắm, Xuất xứ Nhật Bản

Mã sản phẩm: A20B-2902-0210

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Loại sản phẩm: Bo mạch mô-đun bộ nhớ SRAM (Thiết kế CMOS)

Dung lượng bộ nhớ: SRAM 1 MB

Công nghệ: CMOS

Tổng quan

A20B-2902-0210 là một mô-đun bộ nhớ SRAM 1 MB dành cho các hệ thống điều khiển tự động hóa và CNC của FANUC.

Nó thuộc dòng bo mạch con A20B-2902 — dòng mô-đun bộ nhớ cắm mở rộng hoặc thay thế dung lượng bộ nhớ trong kiến trúc bộ điều khiển FANUC.

Thiết kế CMOS là một đặc điểm nổi bật: SRAM tĩnh CMOS tiêu thụ rất ít năng lượng ở chế độ chờ, giúp sao lưu bằng pin trở nên thiết thực và hiệu quả.

Pin sao lưu giữ cho nội dung SRAM tồn tại trong suốt thời gian tắt máy, bảo vệ các tham số đã lưu, chương trình và dữ liệu hệ thống.

SRAM trong bộ điều khiển CNC không phải là bộ nhớ nền.

Nó chứa dữ liệu trực tiếp mà máy vận hành: các tham số CNC, chương trình phôi đã lưu, bảng bù trừ dao cụ, dữ liệu bù sai bước, biến macro và các thông tin khác cần duy trì qua các chu kỳ nguồn.

Mất nội dung SRAM có nghĩa là máy về cơ bản là không được cấu hình — các tham số phải được nạp lại từ bản sao lưu trước khi máy có thể hoạt động chính xác trở lại.

A20B-2902-0210 cung cấp 1 MB dung lượng lưu trữ quan trọng này trong một mô-đun cắm nhỏ gọn.

Nó kết nối với bo mạch CPU chính thông qua một ổ cắm chuyên dụng. Thiết kế cắm cho phép thay thế mô-đun mà không làm ảnh hưởng đến các thành phần khác.

Thông số kỹ thuật chính

Tại sao CMOS lại quan trọng đối với sao lưu bằng pin

Các cổng logic CMOS chuyển đổi giữa trạng thái cao và thấp với dòng điện rất nhỏ so với các họ logic lưỡng cực trước đây. Ở chế độ chờ — khi nguồn hệ thống tắt và SRAM chỉ chạy bằng pin — dòng tiêu thụ cực kỳ thấp.

Một viên pin cúc áo lithium tiêu chuẩn có thể duy trì nội dung SRAM trong nhiều năm trong các điều kiện này.

Đặc tính tiêu thụ ít năng lượng này là yếu tố làm cho việc sao lưu SRAM bằng pin trở nên thiết thực trong các bộ điều khiển CNC.

Giải pháp thay thế — giữ cho máy luôn được cấp nguồn để tránh mất dữ liệu — không thực tế trong hầu hết các môi trường sản xuất.

SRAM CMOS được sao lưu bằng pin cho phép bộ điều khiển được tắt bình thường, trong quá trình bảo trì theo kế hoạch, cuối tuần, ngừng hoạt động nhà máy và các sự kiện mất điện khẩn cấp, mà không làm mất dữ liệu xác định cách thiết lập máy.

Pin không phải là một thành phần vĩnh cửu. Nó có tuổi thọ dịch vụ và phải được thay thế trước khi nó hỏng.

Một viên pin giảm xuống dưới ngưỡng điện áp sẽ không còn giữ được nội dung SRAM trong suốt sự kiện tắt máy.

Máy sẽ báo lỗi khi khởi động với lỗi bộ nhớ. Việc thay pin định kỳ — trước khi báo lỗi xuất hiện — là phương pháp bảo trì đúng đắn.

1 MB SRAM lưu trữ những gì

Một megabyte SRAM đủ cho một cấu hình CNC đáng kể. Nó chứa hàng trăm tham số CNC, nhiều bảng bù trừ dao cụ, một số lượng đáng kể chương trình phôi đã lưu và dữ liệu PMC. Đối với hầu hết các cấu hình máy công cụ CNC tiêu chuẩn, 1 MB là dung lượng thoải mái.

Các cấu hình phức tạp hơn — thư viện macro lớn, dữ liệu quản lý tuổi thọ dao cụ mở rộng, số lượng lớn chương trình đã lưu — có thể yêu cầu mô-đun dung lượng lớn hơn.

Dữ liệu được lưu trữ trong mô-đun này là dành riêng cho máy.

Cùng một mã sản phẩm mô-đun được lắp đặt trên hai máy khác nhau sẽ chứa nội dung hoàn toàn khác nhau.

Đây là lý do tại sao một mô-đun thay thế trống yêu cầu khôi phục đầy đủ tham số và chương trình sau khi lắp đặt — phần cứng mô-đun là chung; dữ liệu nó chứa là duy nhất cho mỗi máy.

Lắp đặt và quản lý dữ liệu

Việc lắp đặt mô-đun thay thế A20B-2902-0210 sẽ cài đặt một mô-đun trống trừ khi nó đã được nạp sẵn dữ liệu của máy.

Tất cả các tham số và chương trình phải được khôi phục từ bản sao lưu sau khi lắp đặt. Không có cách nào để bỏ qua bước này.

Tệp sao lưu tham số là yêu cầu tối thiểu. Nếu không có nó, các tham số phải được nhập thủ công — một quy trình tốn thời gian đối với một hệ thống CNC được cấu hình đầy đủ. Các chương trình phôi chỉ được lưu trữ trong bộ điều khiển và không được sao lưu bên ngoài sẽ bị mất vĩnh viễn nếu nội dung SRAM bị mất.

Sao lưu bên ngoài vào thẻ nhớ, thiết bị USB hoặc hệ thống DNC trước bất kỳ công việc bảo trì nào trên mô-đun bộ nhớ là thực hành thiết yếu.

Câu hỏi thường gặp

Q1: CNC hiển thị lỗi bộ nhớ khi khởi động. A20B-2902-0210 có thể là nguyên nhân không?

Lỗi bộ nhớ khi khởi động thường cho thấy pin SRAM đã hỏng và mô-đun đã mất nội dung trong sự kiện tắt máy.

Trước khi thay thế mô-đun, hãy kiểm tra điện áp pin. Nếu pin đã hỏng, hãy thay thế nó và cố gắng khôi phục từ bản sao lưu.

Nếu pin tốt và lỗi vẫn còn, bản thân mô-đun có thể bị lỗi.

Q2: Một A20B-2902-0210 mới đã được lắp đặt. Các tham số CNC đã được nạp. Máy báo lỗi trong quá trình hoạt động liên quan đến trục. Tại sao?

Các lỗi trục sau khi thay thế mô-đun và nạp lại tham số thường cho thấy việc nạp tham số không đầy đủ hoặc không chính xác. Một số tham số CNC tương tác với nhau — một giá trị được đặt mà không có tham số tương ứng được cập nhật chính xác sẽ tạo ra hành vi không nhất quán.

Xác minh tệp sao lưu tham số là đầy đủ và được tạo từ cùng một máy.

Kiểm tra xem khả năng tương thích phiên bản phần mềm giữa các tham số và phần mềm CNC đã cài đặt có được xác nhận hay không.

Q3: Pin sao lưu duy trì nội dung SRAM trong bao lâu sau khi pin hết tuổi thọ?

Khi pin giảm xuống dưới ngưỡng giữ, mất dữ liệu sẽ xảy ra ngay lập tức ở lần tắt máy tiếp theo. Không có thời gian ân hạn sau khi vượt qua ngưỡng — SRAM cần điện áp tối thiểu để duy trì trạng thái của nó.

Thay pin ngay khi báo động pin yếu xuất hiện, trước lần tắt máy theo kế hoạch tiếp theo.

Không dựa vào việc máy tiếp tục khởi động thành công như một xác nhận pin vẫn còn đủ.

Q4: Mô-đun có thể được kiểm tra để xác nhận nó hoạt động trước khi lắp đặt không?

Các mô-đun SRAM có thể được xác minh bằng cách ghi một mẫu dữ liệu đã biết vào tất cả các vị trí bộ nhớ và đọc lại. Thiết bị kiểm tra điện tử chuyên dụng có thể thực hiện việc này.

Trong thực tế, hầu hết người dùng lắp đặt mô-đun, nạp dữ liệu sao lưu và xác nhận hoạt động chính xác trong hoạt động CNC bình thường thay vì thực hiện kiểm tra bộ nhớ trên bàn.

Nếu một mô-đun được tìm nguồn cung ứng đáng ngờ, nhà cung cấp thực hiện kiểm tra trước khi giao hàng sẽ đảm bảo tốt hơn so với một đơn vị chưa được kiểm tra.

Q5: SRAM 1 MB có đủ cho tất cả các cấu hình CNC của FANUC không?

Đối với các cấu hình máy CNC tiêu chuẩn — trung tâm gia công, trung tâm tiện và các máy tương tự với các bộ tùy chọn điển hình — 1 MB thường là đủ.

Các cấu hình có chương trình ladder PMC rất lớn, bộ biến macro mở rộng hoặc số lượng lớn chương trình đã lưu có thể hưởng lợi từ mô-đun dung lượng cao hơn.

Tài liệu hệ thống CNC cho mẫu bộ điều khiển cụ thể xác định dung lượng SRAM tối đa và khuyến nghị.
