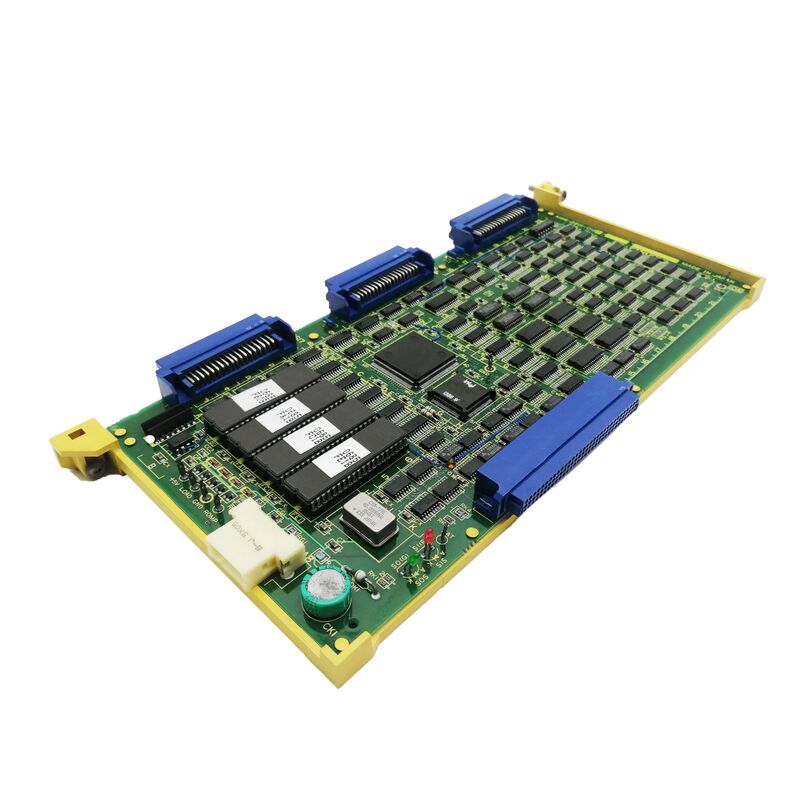

A16B-1212-0221 Bảng mạch PCB Fanuc A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221 | Thẻ FANUC Series 0-CI/O C6 — Thông số kỹ thuật cũ / Được thay thế bởi A16B-2203-0111 / Giao diện I/O của máy

Card I/O C6 — Giao diện máy Series 0-C

A16B-1212-0221 là "Thẻ I/O C6" dành cho máy CNC FANUC Series 0-C. Bảng tham chiếu phần cứng Series 0-C của 's xác nhận: "Thẻ I/O A16B-1212-0221 (CŨ) C6 / A16B-2203-0111 (MỚI) Thay thế A16B-1212-0221." Trong kiến ​​trúc Series 0-C của FANUC, thẻ I/O đóng vai trò là giao diện giữa chương trình bậc thang của PMC và tín hiệu I/O vật lý của máy công cụ - công tắc, cuộn dây điện từ, đèn, rơle và các thiết bị điện cấp độ máy khác. Ký hiệu "C6" xác định cấu hình thẻ I/O cụ thể trong dòng thẻ Series 0-CI/O.

Thông tin sản phẩm chính

Thẻ I/O và Chương trình bậc thang PMC

Thẻ I/O C6 kết nối với PMC (Bộ điều khiển máy có thể lập trình) của Series 0-C thông qua bus nối tiếp Liên kết I/O. Mỗi thẻ I/O cung cấp:Quét đầu vào:PMC đọc trạng thái của từng đầu vào vật lý — nút ấn, công tắc giới hạn, cảm biến tiệm cận — từ thẻ I/O ở mỗi chu kỳ quét PMC. Thẻ chuyển đổi các mức tín hiệu 24VDC của máy thành biểu diễn logic bên trong của PMC.

Ổ đĩa đầu ra:PMC ghi các lệnh đầu ra của nó — bật/tắt chất làm mát, chỉ số bộ thay dao, khóa cửa, đèn báo động — vào thanh ghi đầu ra của thẻ I/O. Thẻ điều khiển tín hiệu đầu ra 24VDC tương ứng tới bộ truyền động của máy. Khi Thẻ I/O C6 bị lỗi, PMC không thể giao tiếp với các tín hiệu I/O của máy mà nó phục vụ nữa — máy ngừng phản hồi các lệnh của người vận hành và PMC tạo ra các cảnh báo liên lạc Liên kết I/O.

Kịch bản ứng dụng

Lỗi giao tiếp I/O CNC dòng 0-C:FANUC Series 0-C CNC phát triển cảnh báo PMC cho các nhóm liên lạc Liên kết I/O cụ thể. Các chức năng của máy (nước làm mát, thủy lực, bảng điều khiển) ngừng phản hồi. A16B-1212-0221 đã được xác định. Thay thế bằng A16B-1212-0221 hoặc A16B-2203-0111 sẽ khôi phục giao tiếp I/O.Kho thẻ I/O CNC 0-C

thay thế:Một cơ sở bảo trì CNC Series 0-C sử dụng A16B-2203-0111 (thông số kỹ thuật mới) làm phụ tùng tiêu chuẩn nhưng cũng chấp nhận các đơn vị A16B-1212-0221 dư thừa cho cùng vị trí Thẻ I/O C6.

Câu hỏi thường gặp

Câu hỏi 1: A16B-2203-0111 có thể thay thế trực tiếp A16B-1212-0221 trong máy CNC Series 0-C không?

Đúng. A16B-2203-0111 là sự thay thế "MỚI" chính thức cho A16B-1212-0221 (Thẻ I/O C6). Bảng thông số kỹ thuật mới được thiết kế để thay thế trực tiếp cho bảng thông số kỹ thuật cũ ở cùng vị trí khe CNC.

Câu hỏi 2: Sự khác biệt giữa Thẻ I/O C5 (A16B-1212-0222), C6 (A16B-1212-0221) và C7 (A16B-1212-0220) là gì?

Các ký hiệu C5, C6 và C7 xác định các biến thể cấu hình địa chỉ hoặc dung lượng I/O khác nhau trong dòng thẻ Series 0-CI/O. Mỗi biến thể cung cấp một số điểm I/O cụ thể hoặc một phạm vi địa chỉ Liên kết I/O cụ thể. Biến thể áp dụng được xác định bởi cấu hình máy công cụ cụ thể và sơ đồ nối dây.

Câu hỏi 3: Ký hiệu C6 của Card I/O có liên quan đến số lượng I/O của máy không?

Tiền tố và số "C" trong cách đặt tên thẻ Series 0-CI/O của FANUC xác định loại thẻ I/O trong kiến ​​trúc I/O của nền tảng. Mỗi biến thể loại C (C5, C6, C7) cung cấp phần bổ sung điểm I/O xác định. Biến thể C7 (A16B-1212-0220) được tham chiếu phổ biến nhất trong sơ đồ hệ thống FANUC Series 0-C - máy phục vụ C5 và C6 có cấu hình I/O khác nhau.

Câu hỏi 4: Việc thay thế A16B-1212-0221 có yêu cầu thay đổi tham số PMC không?

Không. Các tham số PMC và cấu hình địa chỉ Liên kết I/O được lưu trữ trong bộ nhớ chính của CNC — không phải trong thẻ I/O. Sau khi lắp thẻ thay thế, PMC sẽ thiết lập lại giao tiếp Liên kết I/O với thẻ mới bằng cấu hình hiện có.
