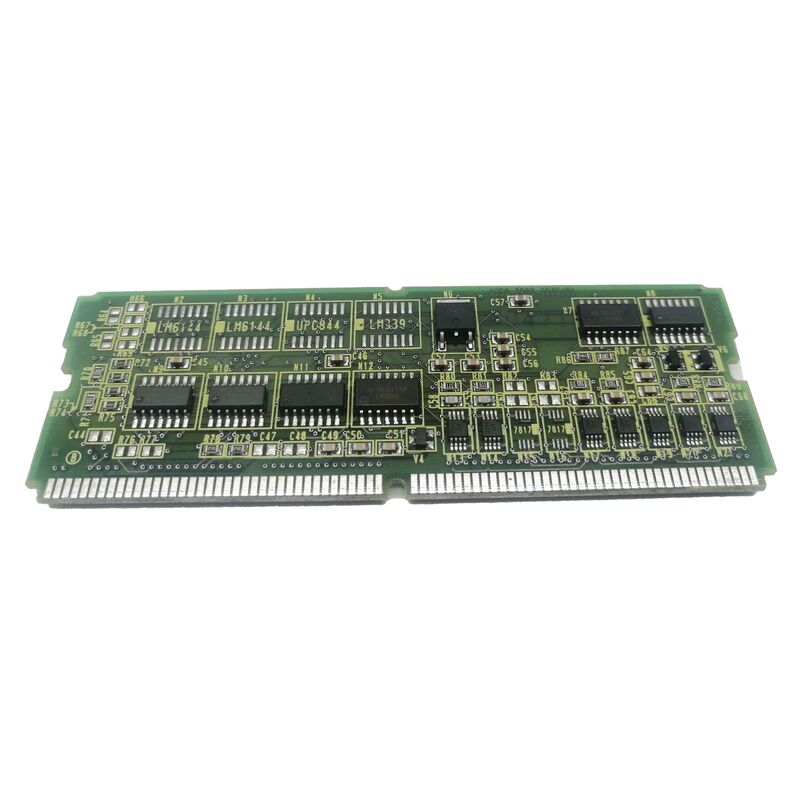

FANUC A20B-2902-0225 Bảng máy tính con gái A2OB-29O2-O225 A20B29020225

FANUC A20B-2902-0225. ∙ SRAM Module with Serial Spindle Interface ∙ A20B-2902 Series CNC Memory PCB

Không chỉ là một SRAM Module

A20B-2902-0225 được mô tả trong tài liệu bảo trì FANUC Power Mate D / F như một bộ phận mô-đun bộ nhớ với hỗ trợ trục hàng loạt.Danh hiệu trục hàng loạt phân biệt mô-đun này với các biến thể SRAM A20B-2902 khác chỉ bao gồm các chức năng bộ nhớBảng này nằm ở ngã tư của hai chức năng: nó cung cấp pin hỗ trợ SRAM lưu trữ tham số CNC và các chương trình,và nó bao gồm giao diện phần cứng cho đường truyền thông trục hàng loạt trong cấu hình điều khiển cụ thể nó hỗ trợ.

SRAM lưu trữ dữ liệu phải tồn tại giữa các chu kỳ điện: tham số CNC, chuyển hướng công cụ, chương trình bộ phận, dữ liệu phối hợp làm việc.Một pin dự phòng duy trì một dòng chảy chảy qua các tế bào SRAM khi điều khiển được tắtKhi pin cạn kiệt dưới điện áp giữ, tất cả nội dung được lưu trữ sẽ bị mất. The serial spindle interface on this module connects the controller to the spindle drive amplifier using FANUC's serial communication protocol — replacing this module with a standard SRAM variant that lacks the serial spindle hardware produces a configuration mismatch that affects spindle communication

Các thông số kỹ thuật chính

Thay thế yêu cầu tải lại dữ liệu

Không giống như các PCB nền thụ động, mô-đun này lưu trữ dữ liệu mà máy chạy.

1. Đảm bảo sao lưu xác minh tất cả dữ liệu CNCNếu mô-đun được cài đặt vẫn còn hoạt động một phần, hãy lấy dữ liệu của nó ngay bây giờ. Nếu nó đã thất bại,khôi phục từ bản sao lưu gần đây nhất.
2. Chứng minh thay thế phù hợp với số phụ tùng đầy đủ A20B-2902-0225Các biến thể tiếp giáp của loạt A20B-2902 khác nhau về dung lượng SRAM, tính năng phần cứng hoặc nền tảng điều khiển mục tiêu.Một số gần đó có thể phù hợp với ổ cắm nhưng thiếu giao diện trục hàng loạt hoặc mang dung lượng bộ nhớ khác nhau.
3. Sau khi cài đặt, tải lại tất cả các thông số và chương trìnhMáy không thể chạy cho đến khi dữ liệu được khôi phục.

Sự kết hợp của sự phụ thuộc nội dung SRAM và phần cứng trục hàng loạt có nghĩa là thay thế này có nhiều bước hơn so với trao đổi bảng tiêu chuẩn.Lập kế hoạch phía dữ liệu trước khi loại bỏ bảng ban đầu xác định xem máy trở lại sản xuất trong giờ hoặc ngày.

Dòng A20B-2902 ️ Cần số phần chính xác

Gia đình A20B-2902 bao gồm một loạt các mô-đun bộ nhớ và chức năng cho các hệ thống CNC FANUC.giao diện phần cứng bổ sung (chẳng hạn như giao diện trục hàng loạt trên -0225)Sự tương đồng vật lý giữa các số liền kề trong gia đình này là phổ biến; khả năng tương thích chức năng không được đảm bảo.Luôn luôn xác minh nhãn của bảng được cài đặt cho thấy A20B-2902-0225 trước khi mua một thay thế.

Câu hỏi thường gặp

Q1: Điều gì làm cho A20B-2902-0225 khác với một mô-đun SRAM tiêu chuẩn?

Giao diện trục hàng loạt. Các biến thể SRAM A20B-2902 tiêu chuẩn bao gồm bộ nhớ CNC hỗ trợ pin mà không cần giao diện phần cứng bổ sung.-0225 bao gồm giao diện phần cứng cho đường truyền thông trục hàng loạt của FANUCTrong các cấu hình điều khiển sử dụng truyền thông trục hàng loạt,thay thế bằng một mô-đun thiếu giao diện này tạo ra một lỗi truyền thông trục bất kể bộ nhớ có hoạt động chính xác hay không.

Q2: Tại sao các tham số và chương trình phải được tải lại sau khi thay thế?

Mô-đun SRAM lưu trữ tất cả dữ liệu hoạt động CNC, các tham số, chương trình phụ tùng, chuyển vị công cụ, tọa độ làm việc.Máy không thể chạy chính xác cho đến khi tất cả dữ liệu được khôi phục từ sao lưuĐây không phải là xác minh sau khi lắp đặt tùy chọn; đó là bước thiết yếu làm cho việc thay thế có chức năng.

Q3: A20B-2902-0225 đã được cài đặt đã bị lỗi một phần.

Trong nhiều trường hợp có, ngay cả từ một mô-đun bị lỗi một phần. chức năng sao lưu dữ liệu của CNC (có thể truy cập từ bảng điều khiển MDI) nên được thử với mô-đun ban đầu vẫn được cài đặt.Nếu mô-đun quá suy thoái cho một bản sao lưu đầy đủ, cố gắng chuyển dữ liệu cá nhân ¢ tham số, sau đó các chương trình, sau đó dữ liệu công cụ.

Q4: Pin nào được sử dụng để giữ lại SRAM và khi nào nó cần phải được thay thế?

Pin dự phòng thường là pin tiền xu lithium hoặc pin lithium loại AA tùy thuộc vào mô hình bộ điều khiển.Các hệ thống FANUC CNC tạo ra báo động pin thấp trước khi pin đạt đến điện áp duy trì quan trọng. Thay pin bằng bộ điều khiển bật để duy trì nội dung SRAM trong quá trình thay đổi. Một pin hoàn toàn cạn kiệt với bộ điều khiển tắt dẫn đến mất dữ liệu SRAM hoàn toàn.

Q5: Một biến thể A20B-2902 khác có thể thay thế nếu -0225 không có sẵn không?

Số A20B-2902 liền kề có thể có dung lượng SRAM khác nhau, các tính năng phần cứng khác nhau hoặc nhắm mục tiêu các nền tảng điều khiển khác nhau.Một mô-đun không có giao diện trục hàng loạt không thể cung cấp cùng một cấu hình điều khiển. Nguồn -0225 cụ thể, hoặc xác nhận với một nguồn dịch vụ FANUC rằng thay thế được đề xuất bao gồm hỗ trợ phần cứng trục hàng loạt tương đương.
