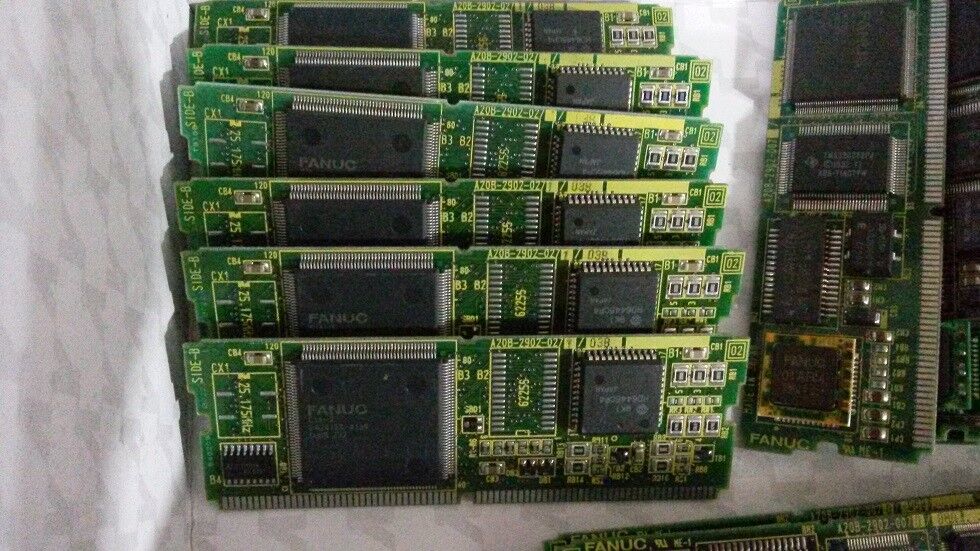

FANUC sử dụng A20B-2902-0270 A20B29020270 A2OB-29O2-O27O

A20B-2902-0270 | Mô-đun điều khiển CRT màu 14 inch FANUC Series 16/18 Model B — Bảng tùy chọn 1 / 16-B / 18-B / 160-B / 180-B

Mô-đun điều khiển CRT làm gì

Người vận hành máy công cụ CNC giao tiếp với CNC thông qua màn hình - đọc thông báo cảnh báo, nhập độ lệch dao, xem lại chương trình gia công, giám sát vị trí trục. Chất lượng và độ rõ nét của màn hình này ảnh hưởng trực tiếp đến mức độ hiệu quả và an toàn mà người vận hành có thể thực hiện công việc của mình.

Trong FANUC Series 16/18 Model B CNC, phần hiển thị bao gồm hai phần:

Màn hình CRT(ống vật lý và vỏ): hiển thị hình ảnh mà người vận hành nhìn thấy.

Mô-đun điều khiển CRT (A20B-2902-0270): giao diện điện tử giữa logic hiển thị của CNC và màn hình. Mô-đun này nhận dữ liệu hiển thị từ hệ thống CPU của CNC, định dạng nó thành tín hiệu video được yêu cầu bởi CRT màu 14 inch và điều khiển độ lệch và mạch màu của màn hình.

Khi mô-đun A20B-2902-0270 bị lỗi, màn hình trống, hiển thị nội dung bị hỏng hoặc tạo ra các mẫu lỗi - CNC tiếp tục chạy chương trình nhưng người vận hành mất giao diện trực quan.

Thông tin sản phẩm chính

Màn hình màu - Tại sao nó lại quan trọng đối với thế hệ 16/18-B

Nền tảng FANUC Series 16/18 Model B đã giới thiệu khả năng hiển thị màu như một lộ trình nâng cấp từ các màn hình đơn sắc trước đó được sử dụng trong các thế hệ Series 6, 10 và 16/18 trước đó. Màu sắc mang lại lợi ích thiết thực cho quy trình làm việc của người vận hành CNC:

Hiển thị chương trình:Các loại khối mã G khác nhau — lệnh chuyển động, chức năng chuẩn bị, mã linh tinh — có thể được hiển thị bằng các màu riêng biệt, giúp quét chương trình và xác định các loại nội dung cụ thể dễ dàng hơn.

Làm nổi bật cảnh báo và tin nhắn:Thông báo cảnh báo và lời nhắc của người vận hành bằng màu sẽ thu hút sự chú ý ngay lập tức so với văn bản đơn sắc.

Hiển thị đường dẫn công cụ đồ họa:Đồ họa đường chạy dao màu cho phép người vận hành phân biệt giữa các đường chạy dao khác nhau, xác định đường cắt từ các bước tiếp cận và rút dao, đồng thời xác minh chương trình một cách trực quan trước khi chạy nó.

A20B-2902-0270 cung cấp thiết bị điện tử điều khiển CRT giúp hiển thị màu này trên màn hình 14 inch.

Kịch bản ứng dụng

Hiển thị trống trên máy CNC 18-B:Trung tâm gia công FANUC Series 18-B có chức năng CNC — trục di chuyển bình thường, trục xoay khởi động và chương trình chạy — nhưng màn hình màu 14 inch không hiển thị hình ảnh. Mô-đun điều khiển CRT A20B-2902-0270 được xác định là thành phần bị lỗi. Việc thay thế sẽ khôi phục màn hình màu mà không ảnh hưởng đến chức năng chuyển động của CNC.

Hiển thị màu sắc bị hỏng:CRT 14 inch trên Series 16-B CNC hiển thị màu sắc bị méo, nhấp nháy hoặc có đường kẻ trên hình ảnh. Màn hình tự kiểm tra chính xác bằng tín hiệu bên ngoài; lỗi nằm ở mô-đun A20B-2902-0270. Thay thế khôi phục hiển thị màu chính xác.

Câu hỏi thường gặp

Câu hỏi 1: A20B-2902-0270 có dành riêng cho màn hình 14 inch hay nó có thể điều khiển các kích thước màn hình khác không?

A20B-2902-0270 là mô-đun điều khiển CRT cho màn hình màu 14 inch. Các tham số thời gian và đồng bộ do mô-đun này tạo ra được hiệu chỉnh theo yêu cầu về độ lệch của CRT 14 inch. Sử dụng nó với kích thước màn hình khác biệt đáng kể (9 inch, 12 inch) sẽ tạo ra hình học và thời gian đồng bộ hóa không chính xác. Đối với hệ thống đơn sắc 9 inch, mô-đun chính xác là số bộ phận khác trong dòng A20B-2900.

Câu hỏi 2: Có thể thay thế A20B-2902-0270 bằng A20B-2902-0271 mới hơn hoặc các biến thể tương tự không?

Các số bộ phận liền kề trong phạm vi A20B-2902-027x có thể là các phiên bản hoặc biến thể sau này của cùng một mô-đun điều khiển CRT, có thể có các cập nhật thành phần nhỏ. Liệu một biến thể hậu tố khác có tương thích ngược với cùng một bảng Tùy chọn 1 hay không tùy thuộc vào việc giao diện ổ cắm của bảng Tùy chọn 1 có thay đổi hay không. Xác nhận tính tương thích từ tài liệu phụ tùng của CNC trước khi thay thế một hậu tố khác.

Câu 3: Lỗi mô-đun điều khiển CRT có ảnh hưởng đến việc thực hiện chương trình CNC không?

Không. Hệ thống hiển thị của CNC tách biệt với các chức năng điều khiển chuyển động và thực hiện chương trình. Mô-đun điều khiển CRT bị lỗi khiến màn hình trống hoặc hiển thị nội dung không chính xác, nhưng CNC vẫn tiếp tục thực hiện các chương trình, phản hồi logic PMC và điều khiển trục servo bình thường. Máy có thể tiếp tục hoạt động khi màn hình bị lỗi, mặc dù không có phản hồi trực quan của người vận hành — một tình trạng có thể không an toàn tùy thuộc vào quy trình sản xuất.

Câu hỏi 4: Những triệu chứng nào giúp phân biệt A20B-2902-0270 bị hỏng với ống màn hình CRT bị hỏng?

Ống CRT bị hỏng thường bị hỏng dần dần — mờ dần, mất nét, giảm độ sáng — trước khi hỏng hoàn toàn. Hình ảnh có thể hiển thị nhưng chất lượng kém. Mô-đun điều khiển bị lỗi có xu hướng gây mất hiển thị đột ngột — hình ảnh biến mất đột ngột thay vì giảm chất lượng từ từ. Việc kiểm tra bằng cách kết nối một màn hình nổi tiếng với tín hiệu đầu ra video của bảng Tùy chọn 1 (nếu có thể truy cập được) có thể xác nhận xem lỗi xảy ra ở ống hay mô-đun.

Câu hỏi 5: Màn hình CRT vẫn được khuyên dùng hay hệ thống nên được nâng cấp lên LCD?

Đối với các máy có phần cứng CNC nguyên bản được duy trì trong dịch vụ sản xuất, việc thay thế A20B-2902-0270 bằng mô-đun tương đương sẽ giữ cho hệ thống ở cấu hình ban đầu — tùy chọn an toàn nhất xét từ quan điểm tương thích và độ tin cậy. Các giải pháp trang bị thêm LCD đã tồn tại cho các hệ thống FANUC CNC và thay thế phần hiển thị CRT bằng bảng LCD hiện đại. Những trang bị thêm như vậy yêu cầu xác minh khả năng tương thích tín hiệu video và có thể cần phần cứng giao diện bổ sung. Đối với thiết bị sản xuất quan trọng, hãy tham khảo tài liệu bảo trì của CNC và đối tác dịch vụ FANUC đủ tiêu chuẩn trước khi quyết định giữa việc thay thế mô-đun và trang bị thêm màn hình.
