| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2902-0341 |
Mã sản phẩm: A20B-2902-0341
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Mô-đun Bộ nhớ Kết hợp FROM / SRAM (Bo mạch con SMD)
Dung lượng FROM: 4 MB (Flash ROM)
Dung lượng SRAM: 256 KB
Hệ thống tương thích: FANUC Series 16-C, 18-C và các dòng tương thích
Tình trạng: Ngừng sản xuất bởi Nhà sản xuất

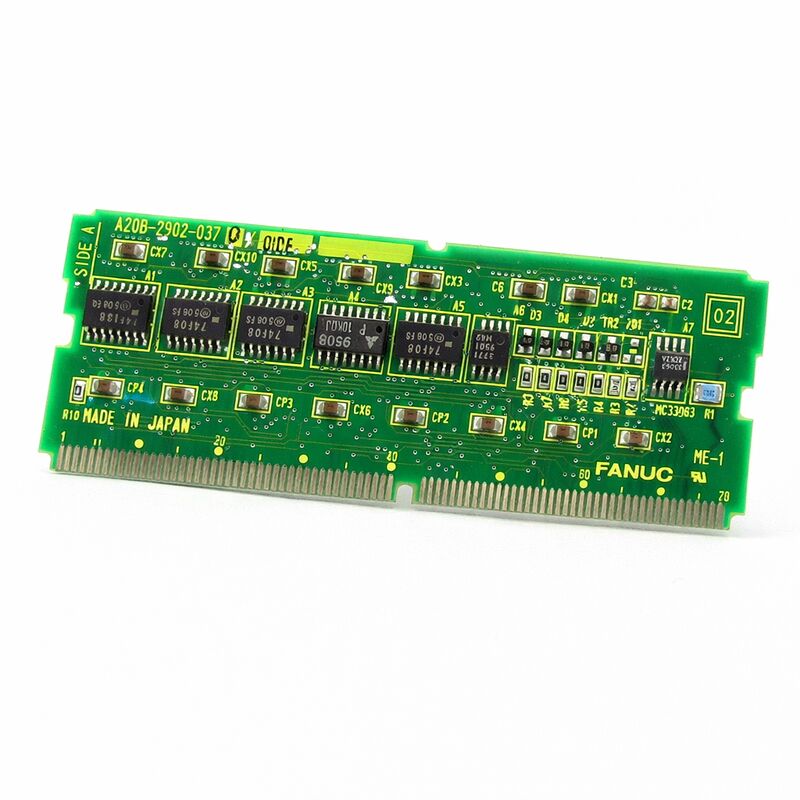

A20B-2902-0341 là một mô-đun bộ nhớ Flash ROM và SRAM kết hợp dành cho các hệ thống CNC FANUC Series 16-C và 18-C. Đây là một bo mạch con loại SMD được lắp đặt trên bo mạch CPU chính, cung cấp cả bộ nhớ lưu trữ phần mềm không bay hơi và bộ nhớ dữ liệu bay hơi được hỗ trợ bằng pin trong một mô-đun nhỏ gọn. Bo mạch này giao tiếp giữa các phần NC (Điều khiển số) và MC (Điều khiển máy / PMC) của bộ điều khiển, mang theo phần mềm hệ thống, chương trình thang đo và dữ liệu hoạt động đang hoạt động mà CNC yêu cầu để hoạt động.
Mô tả "giao tiếp giữa NC và MC" mô tả chức năng của nội dung được lưu trữ, không phải là đường dẫn tín hiệu vật lý. Nội dung FROM là những gì NC và PMC cần để thực hiện các chức năng tương ứng của chúng — đó là nền tảng phần mềm chung cho cả hai. SRAM 256 KB lưu trữ dữ liệu mà bộ điều khiển ghi và đọc trong quá trình hoạt động của máy, phục vụ cả hai phía NC và PMC của kiến trúc điều khiển.
Mô-đun này đã ngừng sản xuất. FANUC không còn sản xuất các đơn vị mới. Các máy Series 16-C và 18-C tiếp tục hoạt động trong các nhà máy sản xuất trên toàn thế giới, và A20B-2902-0341 vẫn là một mặt hàng bảo trì đang hoạt động trong các cơ sở đó.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2902-0341 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun Bộ nhớ Kết hợp FROM / SRAM |
| Dòng bo mạch | A20B-2902 |
| Dung lượng FROM | 4 MB (Flash ROM — không bay hơi) |
| Dung lượng SRAM | 256 KB (bay hơi được hỗ trợ bằng pin) |
| Hệ thống tương thích | FANUC Series 16-C / 18-C và các dòng tương thích |
| Thiết kế | Bo mạch con cắm loại SMD |
| Lắp đặt | Ổ cắm SMD trên bo mạch CPU chính |
| Yêu cầu pin | Có — để lưu giữ dữ liệu SRAM |
| Tình trạng sản xuất | Ngừng sản xuất |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Tình trạng sẵn có | Mới (thừa) / Đã tân trang / Đã sửa chữa |
4 megabyte Flash ROM trên mô-đun này chứa toàn bộ ngăn xếp phần mềm cho bộ điều khiển Series 16-C hoặc 18-C. Phần mềm hoạt động CNC, phần mềm điều khiển servo, phần mềm điều khiển trục chính, môi trường chạy thang đo PMC và bất kỳ phần mềm tùy chọn nào được tải đều nằm ở đây. Khi bộ điều khiển bật nguồn, nó sẽ đọc nội dung FROM và tải chúng vào DRAM để thực thi. FROM là nguồn gốc — tất cả hành vi xử lý của bộ điều khiển đều bắt nguồn từ mã được lưu trữ ở đây.
Bốn megabyte là một dung lượng hào phóng cho thế hệ phần mềm của thời kỳ Series 16-C/18-C. Nó chứa bộ phần mềm điều khiển đầy đủ cộng với các tùy chọn đã cài đặt mà không bị giới hạn dung lượng đối với hầu hết các cấu hình. Các máy Series 16-C và 18-C với các gói phần mềm tùy chọn phong phú có thể gần đạt đến giới hạn này, nhưng đối với các cấu hình trung tâm gia công và trung tâm tiện tiêu chuẩn, dung lượng là quá đủ.
Flash ROM vốn dĩ là không bay hơi. Nó giữ nguyên nội dung của nó mà không cần bất kỳ nguồn điện nào, không cần pin và qua quá trình lưu trữ kéo dài. Một mô-đun FROM được tháo ra khỏi máy có thể nằm trong ngăn kéo trong nhiều năm và vẫn chứa phần mềm nguyên vẹn khi được lắp lại.
256 kilobyte SRAM chứa dữ liệu cụ thể của máy và cụ thể của công việc, phân biệt cấu hình của máy này với máy khác. Các chương trình bộ phận, bảng bù dao, cài đặt tham số, dữ liệu tọa độ phôi và các biến macro đều nằm ở đây. Pin dự phòng trên mô-đun duy trì nội dung SRAM trong các sự kiện tắt nguồn.
256 KB là một dung lượng SRAM vừa phải. Nó phù hợp với các yêu cầu chương trình và dữ liệu tiêu chuẩn của các máy Series 16-C và 18-C trong các ứng dụng gia công điển hình. Các máy có thư viện chương trình rất lớn hoặc sử dụng biến macro phong phú có thể thấy dung lượng bị hạn chế. Trong những trường hợp đó, các mô-đun mở rộng SRAM bổ sung có thể đã được cài đặt trong các khe cắm mở rộng của hệ thống.
Pin dự phòng là một vật tư tiêu hao. Nó có tuổi thọ dịch vụ được đo bằng năm — thường là ba đến năm năm trong dịch vụ công nghiệp bình thường, lâu hơn nếu máy hoạt động liên tục (điều này làm giảm chu kỳ xả pin). Khi điện áp pin giảm, bộ điều khiển FANUC sẽ đưa ra cảnh báo pin yếu. Thay pin trước lần tắt máy theo kế hoạch tiếp theo.
Mô tả "giao tiếp giữa NC và MC" phản ánh nội dung của mô-đun chứ không phải kiến trúc vật lý của nó. FROM trên bo mạch này lưu trữ phần mềm cho cả NC (chức năng điều khiển chuyển động và nội suy) và MC (thang đo PMC — bộ điều khiển máy lập trình xử lý trình tự I/O và logic máy). Chúng được lưu trữ cùng nhau trên mô-đun này và được tải cùng nhau khi bật nguồn.
Lưu trữ kết hợp này có nghĩa là một lỗi hoặc hỏng hóc của mô-đun này sẽ đồng thời ảnh hưởng đến cả chức năng NC và PMC. Bộ điều khiển không thể thực hiện cả điều khiển chuyển động hoặc logic máy nếu không có phần mềm chính xác của nó. Cả hai phía của hệ thống điều khiển đều phụ thuộc vào nội dung của một mô-đun duy nhất này.
Q1: Máy Series 16-C hiển thị cảnh báo chẵn lẻ ROM khi khởi động. A20B-2902-0341 có bị lỗi không?
Cảnh báo chẵn lẻ ROM cho biết lỗi tính toàn vẹn nội dung FROM. Trước tiên, hãy lắp lại mô-đun — mô-đun lắp không chặt tạo ra cảnh báo tương tự như nội dung bị hỏng. Nếu cảnh báo vẫn tiếp diễn khi mô-đun được lắp chặt, nội dung FROM có thể bị hỏng hoặc phần cứng mô-đun có thể đã bị lỗi. Tìm một mô-đun thay thế và tải phiên bản phần mềm chính xác trước khi đưa máy trở lại sản xuất.
Q2: Sau khi thay thế A20B-2902-0341, cần phải làm gì trước khi máy có thể hoạt động?
Mô-đun thay thế được lắp đặt trống — không có nội dung FROM, không có dữ liệu SRAM. Đầu tiên, tải phiên bản phần mềm CNC chính xác từ bản sao lưu hoặc nguồn gốc bằng quy trình khôi phục màn hình khởi động. Sau đó khôi phục tất cả dữ liệu SRAM: tham số, chương trình bộ phận, bù dao và tọa độ phôi. Xác nhận tất cả các tham số là chính xác bằng cách so sánh với bản in tham số. Máy không thể sản xuất các bộ phận chính xác cho đến khi các tham số được xác minh.
Q3: Chương trình thang đo PMC bị thiếu sau khi thay thế mô-đun. NC dường như hoạt động. Tại sao?
Nếu FROM được tải với phần mềm hệ thống CNC nhưng thang đo PMC không được bao gồm trong lần tải, bộ điều khiển sẽ khởi động và NC hoạt động — nhưng PMC không có thang đo để thực thi. Không có thang đo, I/O của máy sẽ không phản hồi. Tải chương trình thang đo PMC riêng biệt từ màn hình lập trình PMC hoặc từ bản sao lưu thẻ nhớ. Thang đo là một tệp riêng biệt với phần mềm hệ thống CNC chính và phải được tải độc lập.
Q4: Có thể sử dụng A20B-2902-0341 để thay thế các mô-đun FROM 4 MB khác trong dòng A20B-2902 không?
Khả năng tương thích giữa các biến thể mô-đun FROM dòng A20B-2902 phụ thuộc vào việc dung lượng SRAM và khả năng tương thích hệ thống có khớp hay không. Mã -0341 cụ thể mang 256 KB SRAM và được ghép nối với Series 16-C/18-C. Một biến thể khác trong cùng dòng có thể có dung lượng SRAM khác hoặc được ghép nối với một dòng bộ điều khiển khác. Sử dụng mã sản phẩm chính xác để xác nhận khả năng tương thích.
Q5: Máy đã hoạt động tốt trong nhiều năm. Pin SRAM trên mô-đun này có nên được thay thế chủ động không?
Có. Thay pin theo lịch trình là thực hành tốt hơn là chờ cảnh báo pin yếu. Một pin đạt đến ngưỡng cảnh báo vẫn còn một số biên độ trước khi mất dữ liệu — nhưng biên độ đó là hữu hạn và không thể đoán trước. Nếu máy tắt nguồn giữa cảnh báo và thay pin, dữ liệu SRAM sẽ gặp rủi ro. Thay pin trong quá trình bảo trì theo kế hoạch cứ ba đến bốn năm một lần, với máy đang bật nguồn trong quá trình thay thế để giữ cho SRAM hoạt động.
