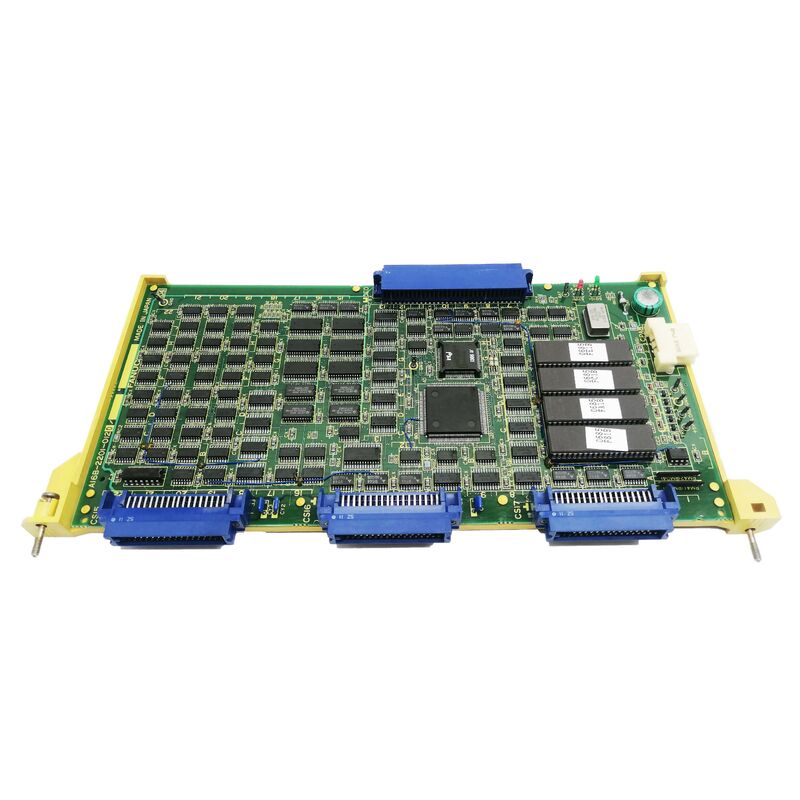

A16B-1300-0220 Bảng mạch PCB Fanuc A16B13000220 AI6B-I3OO-O22O

A16B-1300-0220. FANUC tích hợp cảm biến / cảm biến chuyển đổi tín hiệu PCB

Chuyển đổi tín hiệu cảm biến

A16B-1300-0220 là một PCB chuyển đổi tín hiệu kết nối thế giới đo lường vật lý của cảm biến máy công cụ và môi trường tín hiệu kỹ thuật số của FANUC CNC.Hai chức năng ngụ ý trong mô tả của nó cho thấy vai trò đầy đủ của nó:

Giao diện cảm biến tích hợp:"Giấy cảm biến tích hợp" đề cập đến các cảm biến được nhúng trong máy công cụ ̇ các đầu dò cảm ứng, cảm biến đo bộ phận,hoặc các thiết bị đo lường tích hợp khác được tích hợp vật lý vào máy thay vì gắn bên ngoàiCác cảm biến này tạo ra tín hiệu khi chúng tiếp xúc với một mảnh làm việc hoặc bề mặt tham chiếu.

Vòng chuyển đổi tín hiệu cảm biến:Các tín hiệu cảm biến thô ️ thông thường là tín hiệu điện áp hoặc dòng điện tương tự,hoặc đơn giản on / off chuyển đổi liên lạc . A16B-1300-0220 thực hiện chuyển đổi này:

• Chuyển đổi từ analog sang sốcho các cảm biến tạo ra đầu ra tương tự (cảm biến lực, cảm biến khoảng cách, hệ thống đo dung lượng)
• Điều kiện tín hiệuđể khuếch đại, lọc hoặc định hình lại các tín hiệu cảm biến thô trước khi xử lý CNC
• Chuyển đổi cấpgiữa điện áp tín hiệu của cảm biến và mức điện áp đầu vào logic của CNC
• Sự cô lậpgiữa mạch cảm biến và, ngăn chặn tiếng ồn hoặc điện áp thoáng qua từ cơ thể máy đạt CNC

Thông tin chính về sản phẩm

Tại sao chuyển đổi tín hiệu quan trọng trong các ứng dụng CNC

Các cảm biến máy công cụ tạo ra tín hiệu trong môi trường khác biệt về cơ bản với môi trường điện tử của bộ điều khiển CNC:

Tiếng ồn điện:Máy công cụ tạo ra sự can thiệp điện từ đáng kể từ ổ servo, ổ spindle, điện điện thủy lực và thiết bị hàn cung.Các dây cảm biến chạy qua tủ điện của máy thu âm tiếng ồn nàyKhông có điều kiện tín hiệu, tiếng ồn làm hỏng tín hiệu đo.

Không khớp định dạng tín hiệu:Các cảm biến có thể phát ra điện áp tương tự (010V, 420mA) hoặc tín hiệu khác biệt mà đầu vào kỹ thuật số tiêu chuẩn của CNC không thể xử lý trực tiếp.Chuyển đổi tín hiệu bản đồ các định dạng này vào đầu vào kỹ thuật số tương thích CNC.Phân biệt mặt đất:Các cảm biến tích hợp cơ học với máy có thể có tham chiếu đất khác với bộ điều khiển CNC.A16B-1300-0220 giải quyết tất cả các vấn đề này chuyển đổi đầu ra thô của cảm biến để một, tín hiệu được định dạng chính xác mà CNC có thể sử dụng để đo lường, kiểm soát và phản hồi.

Các kịch bản ứng dụng

lỗi đo phần tích hợp:Một trung tâm gia công CNC FANUC với phép đo cảm ứng tích hợp sẽ mất độ chính xác đo hoặc tạo ra các báo động truyền thông cảm biến.A16B-1300-0220 bảng chuyển đổi tín hiệu được xác định là lỗi. Thay thế khôi phục chuyển đổi tín hiệu đo chính xác.

Bảo trì tích hợp cảm biến CNC:Một công cụ máy CNC FANUC với cảm biến đo tích hợp được bảo trì bảng điều khiển. A16B-1300-0220 được thay thế để đảm bảo điều kiện tín hiệu chính xác cho hệ thống đo.

Câu hỏi thường gặp

Q1: A16B-1300-0220 giao diện với các loại cảm biến nào?

Mô tả "Built IN SENSOR" cho thấy các cảm biến tích hợp vật lý trong máy công cụ thường là các đầu dò cảm ứng (Renishaw, thương hiệu FANUC), các đầu dò đo trong trục,hoặc cảm biến hiện diện phần làm việcVòng chuyển đổi tín hiệu phù hợp với đặc tính điện cụ thể của các cảm biến tích hợp này.Xác nhận các loại cảm biến tương thích từ máy công cụ FANUC và tài liệu CNC có thể áp dụng.

Q2: A16B-1300-0220 giống như một bảng I / O tiêu chuẩn?

Không. Bảng I/O tiêu chuẩn (như thẻ I/O A16B-1212-0221 C6 được xác nhận trong phiên họp này) xử lý tín hiệu I/O máy bật/tắt kỹ thuật sốA16B-1300-0220 đặc biệt là một bảng chuyển đổi tín hiệu cho các cảm biến đo lường, cung cấp điều kiện bổ sung, chuyển đổi và cô lập mà các mạch đo chính xác yêu cầu ngoài chức năng I / O tiêu chuẩn.

Câu 3: Thay thế A16B-1300-0220 có yêu cầu hiệu chuẩn lại cảm biến không?

Các bảng chuyển đổi tín hiệu bao gồm các thành phần điều chỉnh tăng hoặc trượt có thể ảnh hưởng đến độ chính xác đo sau khi thay thế.Cho dù hiệu chuẩn lại là cần thiết phụ thuộc vào hệ thống cảm biến cụ thể và liệu các đặc điểm chuyển đổi của bảng mới phù hợp với ban đầuXác nhận từ tài liệu hệ thống đo FANUC áp dụng.

Q4: A16B-1300-0220 lỗi ảnh hưởng đến điều khiển servo của trục CNC?

Các lỗi của bảng chuyển đổi tín hiệu cảm biến ảnh hưởng đến các chức năng đo lường đo đạc bộ phận, chu kỳ thăm dò và phản hồi dựa trên cảm biến nhưng thường không ảnh hưởng đến điều khiển servo trục chính của CNC.CNC tiếp tục gia công bằng cách sử dụng tọa độ được lập trình; chỉ các chức năng phụ thuộc vào cảm biến (các macro đo lường, các hoạt động được kích hoạt bởi cảm biến) bị ảnh hưởng.
