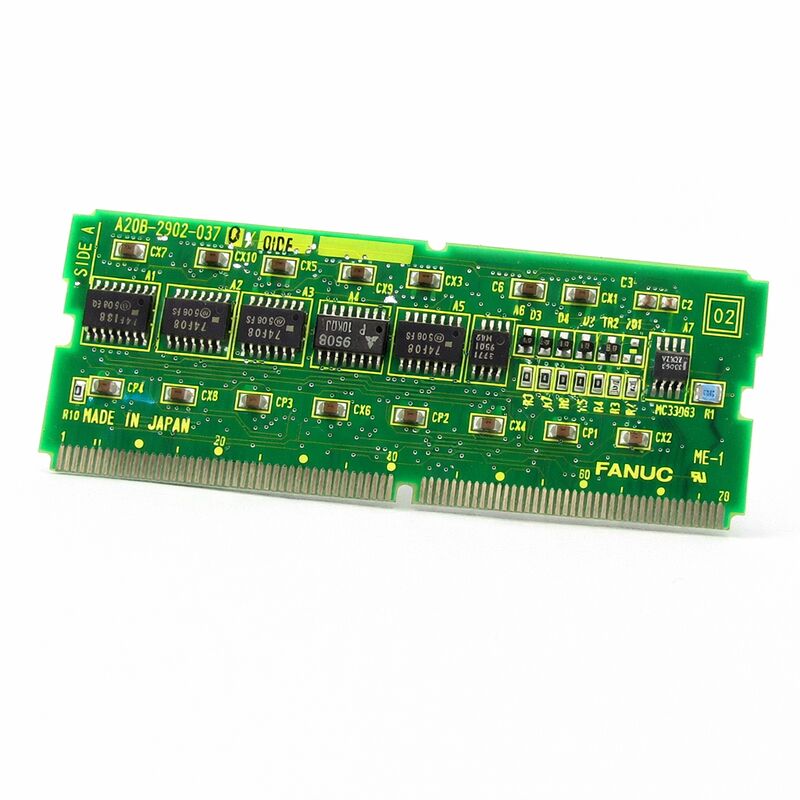

FANUC Bảng mạch A20B-2902-0370 A2OB-29O2-O37O A20B29020370

FANUC A20B-2902-0370 ∙ ∙ PCB bộ nhớ ∙ A20B-2902 Series, FANUC CNC Controller, Nhật Bản

Số phần:A20B-2902-0370

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:PCB mô-đun bộ nhớ (SMD daughter board)

Dòng bảng:A20B-2902

Ứng dụng:FANUC CNC bộ điều khiển mở rộng bộ nhớ và lưu trữ

Thiết kế:SMD Plug-in daughter board

Tổng quan

A20B-2902-0370 là một PCB mô-đun bộ nhớ từ loạt A20B-2902 của FANUC. Dòng này bao gồm một gia đình rộng lớn các bảng bộ nhớ cắm SMD được sử dụng trong các bộ điều khiển CNC FANUC để lưu trữ chương trình,lưu giữ tham số, lưu trữ phần mềm hệ thống, và mở rộng bộ nhớ.

A20B-2902-0370 đại diện cho một biến thể cụ thể trong gia đình sản phẩm này, được cấu hình để đáp ứng các yêu cầu bộ nhớ của nền tảng bộ điều khiển được chỉ định.

Các kiến trúc bộ điều khiển CNC của FANUC phụ thuộc vào một hệ thống bộ nhớ lớp.

Bộ nhớ không dễ bay hơi chứa phần mềm và dữ liệu phải tồn tại qua các chu kỳ điện.SRAM được bảo vệ bằng sao lưu nối hai ?? biến động trong hoạt động điện của nó, hiệu quả không dễ bay hơi thông qua bảo vệ pin.

Dòng A20B-2902 cung cấp việc thực hiện vật lý mô-đun của các lớp bộ nhớ này, với mỗi biến thể phục vụ các nền tảng và dung lượng cụ thể.

Phiên bản -0370 nằm trong phạm vi số phần của các mô-đun A20B-2902 liên quan đến các chức năng lưu trữ FROM và SRAM cho các nền tảng điều khiển FANUC trong phạm vi thế hệ 16 đến 21.

Các mô-đun này tuân theo thiết kế loạt A20B-2902 đã được thiết lập: cấu trúc SMD nhỏ gọn, cắm trực tiếp vào ổ cắm bảng chính,và mạch CMOS năng lượng thấp giúp giảm thiểu sự phân tán nhiệt bên trong tủ điều khiển.

Các thông số kỹ thuật chính

Bộ nhớ trong kiến trúc FANUC CNC Tại sao các mô-đun này quan trọng

Bộ nhớ của bộ điều khiển CNC FANUC không phải là một khối lưu trữ không phân biệt.bởi vì mỗi loại dữ liệu có các yêu cầu khác nhau về tốc độ truy cập, viết sức chịu đựng, và kiên trì.

Phần mềm điều khiển CNC sống trong FROM.

Nó được viết ở đó trong quá trình cài đặt phần mềm, và nó chỉ thay đổi khi một bản cập nhật phần mềm được thực hiện.

Độ bền cao của bộ nhớ flash cho các hoạt động đọc và độ bền vừa phải cho các hoạt động ghi làm cho nó lý tưởng cho việc sử dụng này ¢ phần mềm được đọc ở mỗi lần bật nhưng hiếm khi được viết.

Các tham số và độ trật tự sống trong bộ nhớ SRAM pin.

Chúng thay đổi trong quá trình hoạt động bình thường một offset cập nhật sau khi cắt đủ điều kiện, một tham số điều chỉnh trong quá trình bảo trì vì vậy chúng phải được trong bộ nhớ có thể được ghi nhanh chóng và thường xuyên, không phải là trong Flash.

Nhưng chúng cũng phải tồn tại khi điện tắt, đó là lý do tại sao SRAM được hỗ trợ bởi pin được sử dụng thay vì DRAM.

Một số bộ điều khiển và một số cấu hình bộ nhớ cũng sử dụng DRAM cho bộ đệm làm việcvà dữ liệu thực hiện PMC được tạo ra tươi tại mỗi nguồn và không cần phải tồn tại chu kỳ năng lượng.

A20B-2902-0370 phục vụ vị trí cụ thể của nó trong phân cấp bộ nhớ này cho nền tảng bộ điều khiển được chỉ định của nó.

Thiết kế SMD và xử lý bảng

Công nghệ gắn bề mặt xác định tính chất vật lý của bảng A20B-2902.kết nối được gắn trên bề mặt bảng thay vì qua các lỗ trong nền PCB.

Điều này cho phép mật độ thành phần cao hơn trên một bảng nhỏ hơn, đó là lý do tại sao các mô-đun bộ nhớ này có thể đóng gói dung lượng lưu trữ đáng kể vào định dạng bảng con nhỏ gọn.

Xây dựng SMD cũng có nghĩa là các bảng này đòi hỏi phải xử lý cẩn thận.

Các thành phần gắn trên bề mặt PCB dễ bị tổn thương vật lý do xử lý sai hơn so với các thành phần xuyên lỗ.

Bảng phải được xử lý bởi các cạnh của nó.

Không nên chạm vào bề mặt của các bộ phận bằng tay trần ️ dầu da và dư lượng có thể làm hỏng bề mặt của bộ phận hoặc gây ô nhiễm cho các điểm tiếp xúc kết nối theo thời gian.

Điện tĩnh là mối quan tâm xử lý khác.

Một sự kiện tĩnh mà sẽ không được nhận thấy như một cú sốc có thể cảm nhận được cho một người vẫn có thể tạo ra đủ điện áp để làm hỏng cổng logic hoặc tế bào bộ nhớ.

Các biện pháp phòng ngừa chống tĩnh ️ dây đeo cổ tay, bề mặt làm việc nối đất ️ là các yêu cầu tiêu chuẩn khi xử lý bất kỳ bảng nhớ SMD nào.

Danh sách kiểm tra trước khi thay thế

Thay thế bất kỳ A20B-2902 series memory module đòi hỏi một chuỗi các bước trước khi bắt đầu công việc vật lý..

Bước đầu tiên luôn là sao lưu đầy đủ.bản sao lưu phải ghi lại cả phần mềm FROM (từ chức năng sao lưu bộ nhớ của màn hình khởi động FANUC) và dữ liệu SRAM (các tham số, điều chỉnh, chương trình, dữ liệu PMC).

Hầu hết các bộ điều khiển FANUC hỗ trợ sao lưu vào thẻ SRAM, thiết bị bộ nhớ USB hoặc máy tính thông qua RS-232.

Bước thứ hai là xác nhận số bộ phận của mô-đun thay thế.

Dòng A20B-2902 chứa nhiều biến thể có ngoại hình vật lý tương tự nhưng khả năng và khả năng tương thích khác nhau.

Sau khi thay thế, FROM phải được viết lại với các tệp phần mềm chính xác.

Sau đó, dữ liệu SRAM phải được khôi phục từ sao lưu. Máy không nên được tuyên bố sẵn sàng cho sản xuất cho đến khi mọi loại dữ liệu đã được xác minh so với sao lưu.

Câu hỏi thường gặp

Q1: Các triệu chứng nào của A20B-2902-0370 thường xảy ra trước khi thất bại hoàn toàn?

Sự suy thoái dần dần trong bộ nhớ Flash tạo ra các cảnh báo tổng kiểm tra FROM gián đoạn đến và đi - tế bào bị ảnh hưởng là cận biên, vượt qua một số đọc và thất bại những người khác.Sự suy thoái của SRAM hiển thị như sự phá hoại dữ liệu ngẫu nhiên đôi khi trong các tham số hoặc chuyển đổi một giá trị thay đổi bất ngờ giữa các chu kỳ điện mà không có sự can thiệp bằng tayMột trong hai triệu chứng đòi hỏi phải thay thế mô-đun trước khi thất bại hoàn toàn.

Khi xảy ra sự cố hoàn toàn, máy không thể khởi động hoặc chạy đúng cách.

Q2: Máy điều khiển đã hoàn thành bản cập nhật phần mềm, và bây giờ hiển thị một lỗi FROM.

Nếu quá trình cập nhật bị gián đoạn do hỏng điện, bạn có thể cài đặt một phần mềm khác.bằng cách chọn các tập tin phần mềm sai, hoặc bằng cách cố gắng tải phần mềm không tương thích, từ tham nhũng là kết quả có thể.

FROM phải được viết lại từ đầu với các tập tin phần mềm chính xác.

Nếu nhiều lần cố gắng ghi không thành công, chip FROM đã bị hư hỏng và mô-đun cần được thay thế.

Q3: Sau khi máy tắt trong kỳ nghỉ, bộ điều khiển khôi phục lại nhưng cho thấy mất dữ liệu tham số trên một số trục.

Một tế bào lithium 3.0V ở hoặc gần cuối cuộc sống dịch vụ của nó, các tế bào này duy trì điện áp gần như danh nghĩa cho đến khi thất bại gần.

Mô hình mất dữ liệu (ảnh hưởng đến một số trục nhưng không phải tất cả) phù hợp với khu vực pin SRAM mất dữ liệu khi điện áp pin giảm xuống dưới ngưỡng giữ.

Thay pin, nạp lại dữ liệu tham số từ bản sao lưu và lên lịch kiểm tra pin thường xuyên để ngăn ngừa tái phát.

Q4: Màn hình CNC cho thấy "SRAM DATA ERROR" khi bật điện. Máy đã được lưu trữ trong 18 tháng. Điều gì đã xảy ra?

Lưu trữ mở rộng mà không có nguồn điện bên ngoài có nghĩa là pin dự phòng hỗ trợ SRAM một mình trong toàn bộ thời gian lưu trữ.

Một pin có dung lượng còn lại hạn chế trước khi lưu trữ có thể đã bị cạn kiệt trong thời gian lưu trữ, gây mất dữ liệu SRAM.

Các dữ liệu SRAM phải được tải lại từ sao lưu. Kiểm tra điện áp pin và thay thế nếu dưới 3.2V cho pin lithium.

Để lưu trữ lâu dài, bộ điều khiển nên được bật theo định kỳ (mỗi 3-6 tháng) để duy trì tình trạng pin.

Q5: Có thể sử dụng A20B-2902-0370 trong một bộ điều khiển Series 18-C hiện đang sử dụng một biến thể khác, nếu đầu nối phù hợp về mặt vật lý?

Khả năng tương thích kết nối vật lý không đảm bảo khả năng tương thích điện tử.

Các biến thể của loạt A20B-2902 có thể chia sẻ cùng một định dạng đầu nối trong khi có dung lượng bộ nhớ khác nhau, tỷ lệ FROM / SRAM khác nhau hoặc điện áp giao diện khác nhau.

Cài đặt một biến thể sai có thể khiến bộ điều khiển không nhận ra mô-đun, hoạt động với phân bổ dung lượng bộ nhớ không chính xác hoặc tạo ra lỗi bộ nhớ do không phù hợp phạm vi địa chỉ.

Luôn sử dụng số bộ phận chính xác được ghi lại cho mô hình bộ điều khiển cụ thể.
