| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2902-0461 |
Số phần:A20B-2902-0461
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:Mô-đun bộ nhớ DRAM (SMD Daughter Board)
Công suất:8 MB
Loại bộ nhớ:DRAM (Dynamic RAM)
Hệ thống tương thích:FANUC Series 16-C, 18-C CNC
Tình trạng:Được ngừng bởi nhà sản xuất

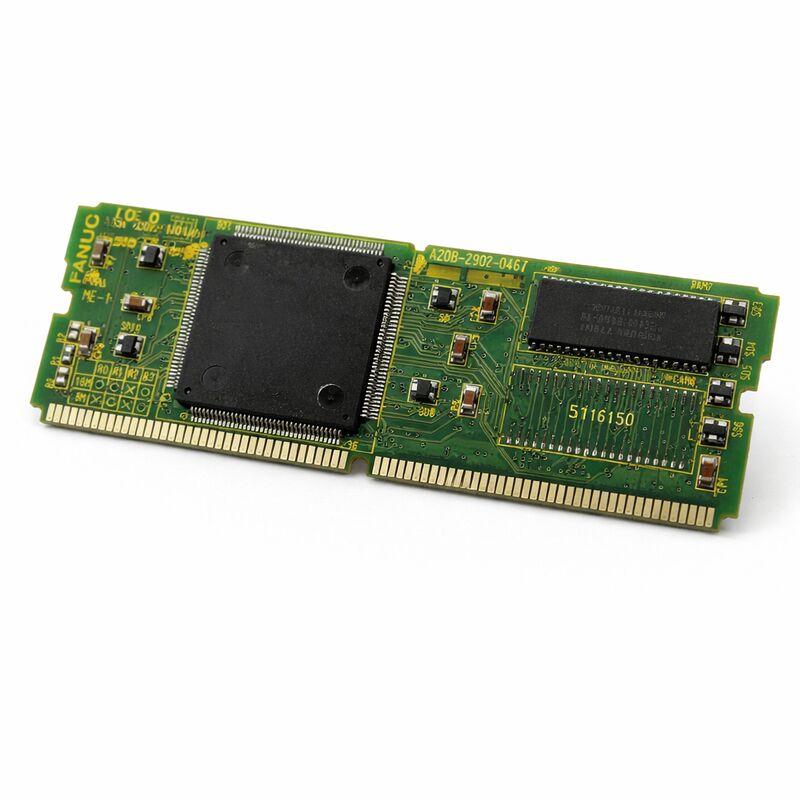

A20B-2902-0461 là mô-đun RAM hệ thống DRAM 8MB cho bộ điều khiển CNC Series 16-C và 18-C của FANUC.Nó là một SMD nhỏ gọn (công nghệ gắn bề mặt) bảng con cắm trực tiếp vào một ổ cắm được chỉ định trên PCB bộ điều khiển chính, cung cấp bộ nhớ truy cập ngẫu nhiên động mà bộ điều khiển sử dụng cho tất cả các hoạt động hệ thống thời gian thực trong quá trình chạy máy.
Máy điều khiển FANUC Series 16-C và 18-C đại diện cho một thế hệ nền tảng CNC tầm trung trưởng thành, được sử dụng rộng rãi trong các trung tâm quay và trung tâm gia công trong thời gian sản xuất.
16-C phục vụ các ứng dụng quay và mài nhiều trục; 18-C nhắm vào các trung tâm gia công nhỏ gọn đòi hỏi điều khiển phối hợp nhiều trục mạnh mẽ.
Cả hai bộ điều khiển đều phụ thuộc vào bộ nhớ hệ thống DRAM để thực hiện các chương trình CNC, xử lý logic thang PMC, bộ đệm dữ liệu cho điều khiển servo và trục và tất cả các tính toán thời gian chạy.A20B-2902-0461 là mô-đun DRAM 8MB cụ thể cung cấp bộ nhớ này.
DRAM là bộ nhớ dễ bay hơi, nó đòi hỏi các chu kỳ làm mới liên tục để giữ lại nội dung của nó.
Đây là hành vi chính xác. Hệ điều hành và tham số của CNC được lưu trữ trong bộ nhớ không dễ bay hơi (FROM và SRAM pin hỗ trợ).
DRAM lưu trữ dữ liệu làm việc được tạo ra trong chu kỳ máy: bộ đệm can thiệp, bộ đệm liên lạc và dữ liệu thực thi PMC. Khi bật,bộ điều khiển tải lại dữ liệu cần thiết từ bộ nhớ không dễ bay hơi và bắt đầu ghi vào DRAM mới.
Mô-đun này đã bị ngừng sản xuất bởi FANUC.
Các đơn vị thay thế đến từ hàng tồn kho dư thừa được kiểm tra, các bảng được cải tạo chuyên nghiệp hoặc các mô-đun gốc được sửa chữa.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-2902-0461 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | Mô-đun bộ nhớ DRAM (SMD Daughter Board) |
| Công suất | 8 MB |
| Loại bộ nhớ | DRAM (dinamic, volatile) |
| Hệ thống tương thích | FANUC Series 16-C, 18-C |
| Thiết kế | Bảng con SMT gắn trên bề mặt |
| Tình trạng | Được ngừng bởi nhà sản xuất |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Độ ẩm | 75% RH tối đa (không ngưng tụ) |
| Điều kiện có sẵn | Thặng dư được kiểm tra / Được cải tạo / Được sửa chữa |
Bộ nhớ không dễ bay hơi (non-volatile memory) ¢ Flash ROM (FROM) và SRAM pin ¢ giữ lại nội dung của nó khi tắt điện.
Nó chứa phần mềm hệ thống CNC, các chương trình bộ phận, tham số, dữ liệu dịch chuyển công cụ và thang PMC. Dữ liệu này phải tồn tại trong các chu kỳ điện.
DRAM chiếm một vị trí khác trong bảng xếp hạng này.
Nó nhanh chóng, dày đặc và rẻ tiền nhưng dễ bay hơi. Phần mềm điều hành của máy CNC sử dụng DRAM làm scratchpad hoạt động của nó.Các tính toán can thiệp tạo ra dữ liệu vị trí cho mỗi trục tại mỗi chu kỳ phục vụDữ liệu lệnh trục được đệm, dữ liệu liên lạc PMC được trao đổi.
Giao tiếp với các thiết bị I/O liên quan đến quản lý bộ đệm.
Tất cả các dữ liệu trung gian, tạm thời này sống trong DRAM trong khi máy vận hành.
Phần mềm hệ thống quản lý phân bổ DRAM và làm mới tự động.
Người vận hành và kỹ thuật viên bảo trì thường không biết về hoạt động của DRAM cho đến khi nó bị hỏng.
Cảnh báo phổ biến nhất là lỗi tỷ lệ: bộ điều khiển phát hiện ra rằng dữ liệu đọc từ địa chỉ DRAM không phù hợp với bit tỷ lệ được ghi với dữ liệu.
Tiếng báo động này xuất hiện khi bật trong quá trình kiểm tra bộ nhớ của bộ điều khiển, hoặc thỉnh thoảng trong quá trình hoạt động nếu một tế bào bị hỏng liên tục dưới áp lực nhiệt.
Một báo động lỗi PARITY DRAM là một chỉ số đáng tin cậy về sự cố của mô-đun bộ nhớ. Các bộ điều khiển dòng i/C của FANUC thực hiện các thử nghiệm bộ nhớ trong quá trình khởi động. Nếu mô-đun DRAM thất bại trong thử nghiệm này,báo động được tạo ra và bộ điều khiển không thể tiếp tục trạng thái hoạt động bình thường của nó.
Máy không thể chạy bộ, lập trình hoặc chạy cho đến khi lỗi được sửa chữa.
Lỗi parity gián đoạn lỗi xuất hiện thỉnh thoảng trong quá trình hoạt động nhưng không liên tục khi bật gợi ý một tế bào DRAM cận biên.Các tế bào có thể vượt qua thử nghiệm bật điện khi mô-đun lạnh, nhưng thất bại trong quá trình hoạt động khi mô-đun nóng lên.
Sự phụ thuộc nhiệt này là một mô hình lão hóa DRAM phổ biến.
Trước khi thay thế mô-đun, một bản sao lưu dữ liệu CNC hoàn chỉnh là rất cần thiết.
Trong khi bản thân DRAM là dễ bay hơi và không chứa dữ liệu được lưu trữ lâu dài, quá trình thay thế mô-đun đòi hỏi phải mở bộ điều khiển và xử lý bảng chính.
Bất kỳ sự xáo trộn ngẫu nhiên nào đối với các kết nối SRAM được hỗ trợ bởi pin hoặc bảng chính có thể gây mất dữ liệu từ bộ nhớ không dễ bay hơi.
Sao lưu tất cả các chương trình, tham số, thang PMC và dữ liệu công cụ vào máy tính hoặc thiết bị lưu trữ USB trước khi bắt đầu bất kỳ công việc nào.
A20B-2902-0461 sử dụng cấu trúc gắn bề mặt. Các chip DRAM và tất cả các thành phần liên quan được gắn trực tiếp trên bề mặt của bảng nhỏ, không có các thành phần xuyên lỗ.
Các bảng kết nối với ổ cắm của nó thông qua một đầu nối mỏng. đầu nối này không phải là cơ khí mạnh mẽ như một đầu nối cạnh lớn ¢ nó có thể bị hư hại bởi sai hoặc cưỡng ép chèn.
Không bao giờ chạm vào bề mặt của các thành phần hoặc các kết nối.
Sử dụng các biện pháp phòng ngừa chống tĩnh trong suốt quá trình xử lý. Một sự kiện ESD trong khi xử lý có thể làm hỏng các pin DRAM sau đó bị hỏng gián đoạn trong hoạt động.tạo ra các triệu chứng lỗi tỷ lệ tương tự thay thế được dự định để chữa.
Đặt các kết nối cẩn thận trước khi nhấn bảng vào ổ cắm của nó.
Nếu bảng không hoạt động đầy đủ, bộ điều khiển có thể bật nhưng báo cáo lỗi truyền thông hoặc báo động bộ nhớ bất ngờ không phù hợp với tình trạng thực tế của bảng.
Q1: CNC hiển thị báo động lỗi PARITY DRAM khi bật. báo động xuất hiện liên tục mỗi lần khởi động. Chúng ta có thể chắc chắn như thế nào rằng đó là A20B-2902-0461?
Một lỗi parity nhất quán tại mỗi lần bật là một chỉ số mạnh mẽ về một mô-đun DRAM bị hỏng.
Kiểm tra tự động bộ nhớ của bộ điều khiển thực hiện cùng một trình tự kiểm tra ở mỗi lần bật điện, và một tế bào thất bại thất bại trong cùng một thử nghiệm mỗi lần.
Trước khi đặt mua thay thế, hãy kiểm tra trực quan mô-đun và ổ cắm của nó để tìm bất kỳ sự ô nhiễm hoặc hư hỏng vật lý nào.
Nếu không tìm thấy, mô-đun đã thất bại bên trong và cần thay thế.
Câu 2: báo động tỷ lệ chỉ xuất hiện sau khi máy đã chạy trong khoảng 30 phút.
Đây là sự cố DRAM chế độ nhiệt cổ điển. các tế bào của mô-đun là cận biên, họ vượt qua thử nghiệm điện lạnh nhưng phát triển các lỗi thời gian khi thiết bị nóng lên trong quá trình hoạt động.Tính năng làm mới của tế bào giảm theo nhiệt độ, và cuối cùng dữ liệu đọc không phù hợp với tỷ lệ viết.
Tắt điện cho phép mô-đun làm mát, cho phép nó vượt qua thử nghiệm lạnh một lần nữa.
Không tiếp tục hoạt động với điều kiện này ¢ sự toàn vẹn dữ liệu trong quá trình gia công không thể được đảm bảo khi DRAM không ổn định về nhiệt.
Q3: Bản sao lưu đã được thực hiện trước khi thay thế mô-đun. Sau khi cài đặt A20B-2902-0461 thay thế, có dữ liệu nào cần phải được tải lại không?
Bản thân mô-đun DRAM không chứa bất kỳ dữ liệu liên tục nào, bảng thay thế bắt đầu trống, điều này là chính xác.các tham số được lưu trữ trong SRAM pin có thể bị hỏng.
Sau khi cài đặt, hãy xác minh rằng tất cả các tham số, độ dịch chuyển công cụ và dữ liệu PMC vẫn còn nguyên vẹn bằng cách kiểm tra các giá trị khóa so với bản sao lưu.
Nếu bất kỳ giá trị nào không chính xác hoặc báo động xuất hiện sau khi khởi động lại, khôi phục từ sao lưu.
Q4: Có bất kỳ mô-đun DRAM 8MB nào khác trong loạt A20B-2902 có thể thay thế cho -0461 trong loạt 18-C?
Dòng A20B-2902 bao gồm một số biến thể DRAM 8MB phù hợp với các thế hệ bộ điều khiển và cấu hình ổ cắm chính khác nhau.
Các biến thể khác trong cùng một loạt (chẳng hạn như -0630 cho 16i/18i) sử dụng kích thước bảng khác nhau, cấu hình đầu nối hoặc thông số kỹ thuật DRAM.
Chúng không thể thay thế nếu không có tính tương thích được xác nhận.
Q5: Có thể sửa chữa A20B-2902-0461 ở cấp thành phần thay vì thay thế toàn bộ bảng không?
Các chip DRAM là các thành phần hàng hóa, và một kỹ thuật viên sửa chữa bảng kỹ năng đôi khi có thể xác định và thay thế một chip bị hỏng cụ thể trên một mô-đun DRAM.Cho dù điều này là thực tế phụ thuộc vào loại gói chip và sự sẵn có của một thành phần phù hợp.
Trên các bảng gắn trên bề mặt, thay thế chip đòi hỏi thiết bị tái chế SMT chính xác.
Nếu một dịch vụ sửa chữa đủ điều kiện cung cấp một mô-đun được sửa chữa được kiểm tra với bảo hành, đây là một lựa chọn thay thế khả thi và hiệu quả về chi phí để tìm nguồn gốc dư thừa được kiểm tra.
