| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2902-0470 |
Số phần:A20B-2902-0470
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:Máy điều khiển bảng điều khiển cảm ứng PCB
Dòng bảng:A20B-2902
Ứng dụng:Hệ thống điều khiển FANUC CNC ¢ Giao diện người vận hành

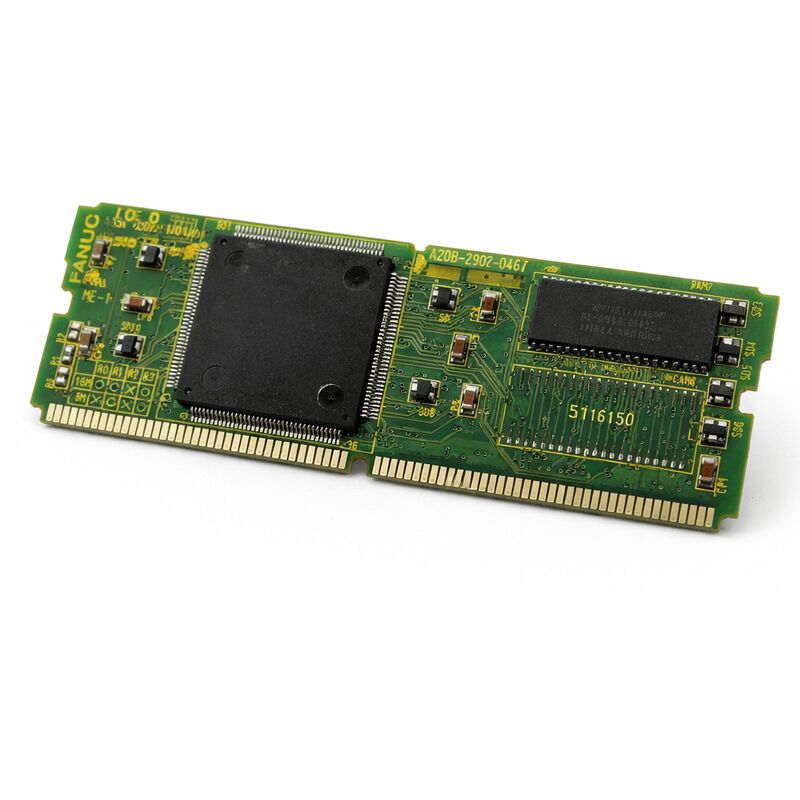

A20B-2902-0470 là một PCB điều khiển bảng điều khiển cảm ứng từ dòng A20B-2902 của FANUC.
Nó tích hợp các mạch cảm ứng cảm ứng và điều khiển logic cho phép tương tác với người vận hành thông qua giao diện màn hình cảm ứng trong các hệ thống điều khiển CNC FANUC.
Bảng này là lớp phần cứng chuyển đổi một liên lạc ngón tay trên bề mặt màn hình thành một lệnh mà bộ điều khiển CNC có thể hành động.
Giao diện màn hình cảm ứng trong máy công cụ CNC phục vụ một mục đích thực tế ngoài sự tiện lợi.
Một nhà điều hành điều hướng các menu phức tạp, nhập tham số hoặc xác nhận các hoạt động trên màn hình cảm ứng hoạt động nhanh hơn so với bàn phím truyền thống trong nhiều tình huống.
FANUC đã giới thiệu khả năng màn hình cảm ứng cho các nền tảng CNC của họ để hỗ trợ phong cách tương tác này, và A20B-2902-0470 là PCB làm cho nó có thể trên các hệ thống sử dụng nó.
Bảng giao tiếp với bộ xử lý điều khiển CNC, truyền dữ liệu sự kiện cảm ứng mà phần mềm CNC giải thích là lệnh của người vận hành.
Cảm biến cảm ứng vật lý thường là một lớp phủ kháng hoặc dung lượng trên màn hình kết nối với bảng này.
Logic điều khiển của bảng phát hiện cảm ứng, xử lý dữ liệu tọa độ, và chuyển tiếp nó đến CNC thông qua giao diện liên lạc của nó.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-2902-0470 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | Máy điều khiển bảng điều khiển cảm ứng PCB |
| Dòng bảng | A20B-2902 |
| Chức năng | Kích thước cảm ứng đầu vào, xử lý tín hiệu, giao tiếp CNC |
| Giao diện | Giao diện con người-máy (HMI) |
| Hệ thống tương thích | Hệ thống điều khiển CNC FANUC với màn hình cảm ứng |
| Các ví dụ về ứng dụng | FANUC 0i-MD VMC và các nền tảng FANUC CNC tương thích |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Độ ẩm | 75% RH tối đa (không ngưng tụ) |
| Điều kiện có sẵn | Mới / Sửa chữa / Sửa chữa |
Môi trường máy công cụ CNC đặt ra yêu cầu cụ thể đối với bất kỳ thành phần giao diện nào.
Rung động từ cấu trúc máy, biến đổi nhiệt độ từ quá trình gia công và từ chu kỳ nhiệt trong khoang, sương mù chất làm mát,và ô nhiễm chung của một xưởng hoạt động tất cả ảnh hưởng đến độ bền của thiết bị.
PCB màn hình cảm ứng để sử dụng CNC phải hoạt động đáng tin cậy trong các điều kiện này, không chỉ trong các thiết lập phòng thí nghiệm được kiểm soát.
A20B-2902-0470 được thiết kế cho môi trường này. Các thành phần CNC của FANUC được thiết kế cho công nghiệp ¢ hoạt động nhất quán ở nhiệt độ cực đoan của tủ làm việc,Kháng nhiễu điện do các ổ servo và bộ khuếch đại trục chia sẻ cùng một vỏ, và hiệu suất đáng tin cậy trong khoảng thời gian dịch vụ dài điển hình của máy công cụ CNC.
Giao diện cảm ứng bổ sung hoặc thay thế đầu vào bàn phím trên bảng điều khiển.bảng điều khiển cảm ứng bao gồm các chức năng mà nếu không sẽ yêu cầu điều hướng thông qua menu bàn phím. Nhập tham số, điều hướng màn hình và kích hoạt chức năng phím mềm đều có thể được xử lý thông qua bề mặt cảm ứng.
A20B-2902-0470 là phần cứng hỗ trợ tất cả các tương tác này.
Khi người vận hành chạm vào bề mặt màn hình, cảm biến cảm ứng phát hiện sự tiếp xúc.
Bộ cảm biến tạo ra một tín hiệu tương ứng với tọa độ cảm ứng.
Tín hiệu này đến A20B-2902-0470 bảng điều khiển màn hình cảm ứng PCB, xử lý dữ liệu cảm biến thô thành một giá trị tọa độ có thể sử dụng.
Bảng truyền thông dữ liệu cảm ứng được xử lý đến bộ xử lý điều khiển CNC.
Phần mềm CNC lập bản đồ tọa độ cảm ứng đến các yếu tố giao diện hiển thị có thể nhìn thấy trên màn hình vào thời điểm đó.
Chức năng thích hợp được kích hoạt cùng một chức năng sẽ được kích hoạt bằng cách nhấn phím vật lý tương ứng nếu có một.
Con đường này phải đáng tin cậy và đủ nhanh để người vận hành không có sự chậm trễ đáng chú ý giữa cảm ứng và phản ứng.
Thiết kế HMI công nghiệp nhắm mục tiêu thời gian phản hồi duy trì cảm giác tự nhiên của tương tác trực tiếp.
Sự chậm trễ hoặc bỏ lỡ các lần chạm làm suy yếu sự tin tưởng vào giao diện và làm chậm luồng công việc của người vận hành. A20B-2902-0470 được thiết kế để đáp ứng các yêu cầu phản hồi này trong các hệ thống được hỗ trợ của nó.
Khi một giao diện màn hình cảm ứng trở nên không đáp ứng hoặc không ổn định, lỗi có thể bắt nguồn từ một số nơi: cảm biến cảm ứng tự chồng lên nhau, cáp kết nối cảm biến với bảng điều khiển,PCB A20B-2902-0470, hoặc cấu hình phần mềm CNC cho giao diện cảm ứng.
Chẩn đoán thành phần nào chịu trách nhiệm trước khi đặt hàng các bộ phận tránh chi tiêu không cần thiết.
Một bảng điều khiển cảm ứng hoàn toàn không đáp ứng với tất cả các chức năng hiển thị khác chỉ ra PCB hoặc đường nối của nó.
Phản ứng cảm ứng không ổn định hoặc trôi dạt ️ chạm ghi nhận ở vị trí không chính xác ️ thường xuyên hơn là cảm biến cảm ứng tự chồng chéo tuổi tác hoặc duy trì thiệt hại vật lý.
Thiệt hại có thể nhìn thấy trên bề mặt màn hình (cách trầy xước, biến dạng, ẩm xâm nhập) nên chuyển hướng chẩn đoán sang lớp phủ cảm biến chứ không phải là PCB điều khiển.
Xác nhận kết nối cáp từ cảm biến cảm ứng đến A20B-2902-0470 trước khi kết luận bảng đã thất bại.
Sự rung động trong môi trường máy dần làm nới lỏng các đầu nối.
Một đầu nối đã được bảo mật khi lắp đặt có thể phát triển liên lạc gián đoạn nhiều năm sau đó.
Q1: Bảng cảm ứng đã hoạt động chính xác và ngừng phản hồi hoàn toàn sau khi cập nhật phần mềm CNC. Có thể A20B-2902-0470 đã bị hư hại bởi bản cập nhật?
Một bản cập nhật phần mềm không làm hỏng PCB.nguyên nhân có khả năng nhiều hơn là một tham số cấu hình cho giao diện cảm ứng đã thay đổi hoặc được đặt lại trong quá trình cập nhật.
Kiểm tra cài đặt cấu hình bảng điều khiển cảm ứng của CNC và xác nhận chúng phù hợp với cài đặt trước đó.
Nếu các thông số là chính xác và cảm ứng vẫn không hoạt động, sau đó điều tra phần cứng.
Câu 2: Chỉ một phần của bề mặt cảm ứng đáp ứng. Khu vực bên phải trên màn hình không tạo ra phản ứng cảm ứng. Đây là PCB hay cảm biến?
Sự cố một phần trên một khu vực xác định của bề mặt cảm ứng là đặc trưng của lỗi lớp phủ cảm biến hơn là lỗi PCB.
PCB xử lý tín hiệu từ toàn bộ cảm biến ∙ một lỗi PCB thường tạo ra sự cố hoàn toàn hoặc hành vi bất thường trên toàn bộ bề mặt thay vì một khu vực chết cụ thể.
Kiểm tra lớp phủ để tìm tổn thương vật lý ở vùng không phản ứng.
Q3: PCB bảng điều khiển cảm ứng đã được thay thế. cảm ứng hiện đang đáp ứng, nhưng cảm ứng liên tục bị dịch chuyển từ mục tiêu dự định.
Sự thay đổi cảm ứng sau khi thay thế cho thấy bảng điều khiển cảm ứng cần hiệu chuẩn cho màn hình hiển thị được cài đặt.
Quy trình hiệu chuẩn lập bản đồ không gian tọa độ cảm biến cảm ứng đến tọa độ pixel hiển thị.
Nếu hiệu chuẩn không được thực hiện sau khi lắp đặt, hoặc nếu dữ liệu hiệu chuẩn từ bảng trước không áp dụng đúng cho bảng mới, phản ứng chạm dịch chuyển là kết quả mong đợi.
Chạy thủ tục hiệu chuẩn cảm ứng từ menu chẩn đoán hoặc thiết lập của CNC.
Q4: Làm thế nào ô nhiễm chất làm mát ảnh hưởng đến bảng điều khiển cảm ứng và PCB này?
Chất làm mát trên bề mặt màn hình tạm thời làm gián đoạn phản ứng cảm ứng điện dung và có thể gây ra các chạm không ổn định trên bề mặt cảm ứng kháng.
Chất làm mát thâm nhập vào tập hợp màn hình và đạt đến các đầu nối cáp cảm biến cảm ứng tạo ra một đường dẫn tạo ra các tín hiệu cảm ứng sai liên tục.
Chất làm mát tiếp cận chính PCB A20B-2902-0470 có thể gây mạch ngắn trên bảng.
Xác minh niêm phong lồng bảng điều khiển hoạt động còn nguyên vẹn và thay thế bất kỳ miêm hoặc niêm phong bị hỏng nào trước khi giải quyết các lỗi phần cứng bảng điều khiển cảm ứng do nhiễm trùng.
Q5: A20B-2902-0470 có thể được sửa chữa nếu chỉ có một thành phần trên bảng bị hỏng không?
Sửa chữa ở cấp thành phần là khả thi khi thành phần bị hỏng có thể được xác định và nguồn gốc.
Các lỗi đơn thành phần phổ biến trên bảng giao diện HMI bao gồm các thiết bị bảo vệ đầu vào bị hư hỏng do xả điện tĩnh, các tiếp xúc kết nối bị hỏng và tụ ngắt kết nối bị xuống cấp.
Các lỗi trong các IC giao diện độc quyền của FANUC thường không thể sửa chữa ở cấp thành phần.
Một kỹ thuật viên có tay nghề quen thuộc với bảng HMI FANUC có thể đánh giá khả năng sửa chữa sau khi kiểm tra.
