| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2902-0490 |
Mã sản phẩm: A20B-2902-0490
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Mô-đun điều khiển CRT HSSB (Bo mạch con Bus nối tiếp tốc độ cao)
Dòng bo mạch: A20B-2902
Hệ thống tương thích: FANUC Series 16-C, 18-C và tương thích

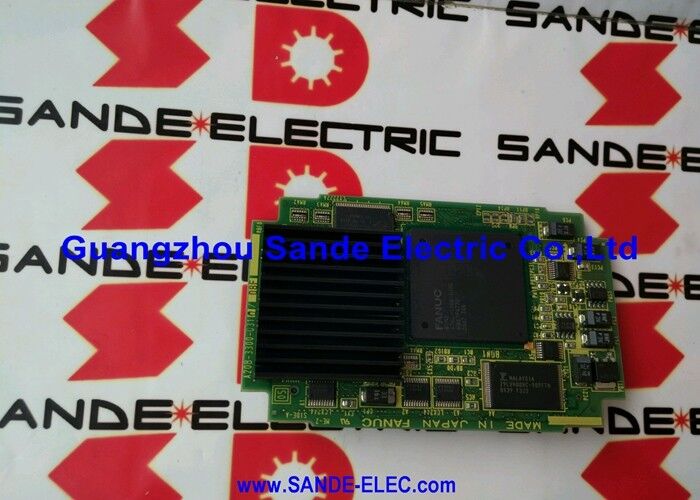

A20B-2902-0490 là mô-đun điều khiển CRT HSSB cho các hệ thống CNC FANUC Series 16-C và 18-C. HSSB là viết tắt của High-Speed Serial Bus (Bus nối tiếp tốc độ cao) — kiến trúc giao tiếp mà FANUC sử dụng để liên kết bộ điều khiển CNC với các thiết bị ngoại vi, bao gồm cả màn hình CRT.
Mô-đun này là giao diện giúp liên kết đó hoạt động. Nó cắm trực tiếp vào bo mạch CPU chính của bộ điều khiển Series 16/18 Model C và xử lý đường tín hiệu giữa bộ xử lý CNC và hệ thống hiển thị.
Nếu không có bo mạch này, chức năng hiển thị CRT sẽ bị thiếu.
CNC có thể hoạt động bên trong, nhưng màn hình bảng điều khiển vận hành sẽ không nhận dữ liệu hoặc hiển thị màn hình CNC một cách chính xác. Trong các hệ thống được cấu hình với màn hình CRT, bo mạch này là phần cứng cho phép người vận hành nhìn thấy những gì CNC đang làm.

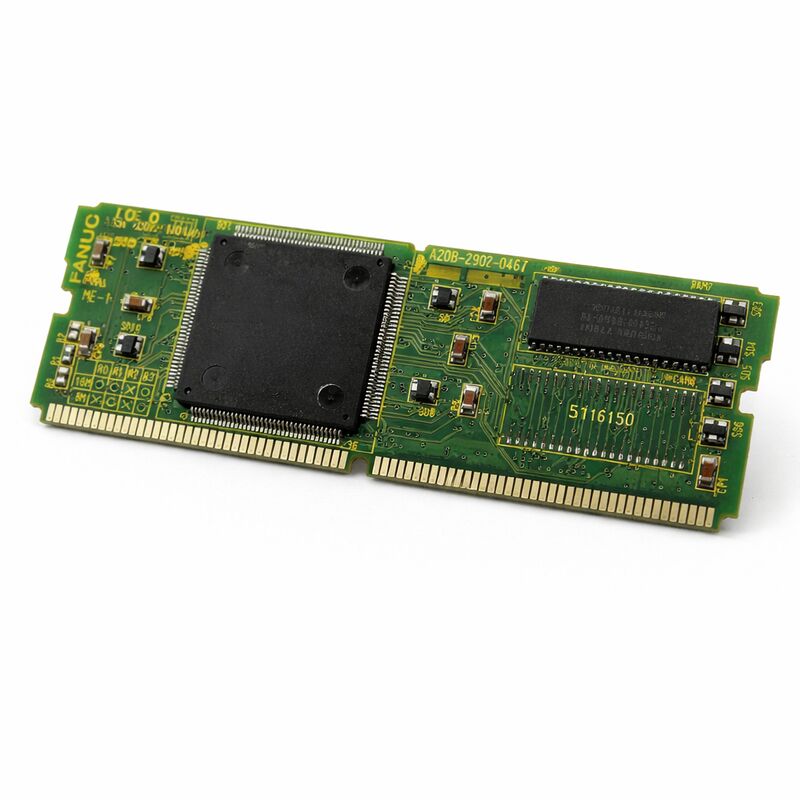

Dòng A20B-2902 là dòng bo mạch con cắm của FANUC dành cho nền tảng CPU chính Series 16/18.
Phiên bản -0490 đặc biệt xử lý đầu ra bus nối tiếp tốc độ cao tới CRT. Nó mang lại khả năng giao tiếp hiển thị cho bộ điều khiển mà không yêu cầu bo mạch giao diện hiển thị riêng trong khung bộ điều khiển — chức năng được tích hợp vào bo mạch CPU chính thông qua mô-đun cắm này.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2902-0490 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun điều khiển CRT HSSB |
| Dòng bo mạch | A20B-2902 |
| Giao tiếp | HSSB (Bus nối tiếp tốc độ cao) |
| Chức năng | Giao diện hiển thị CRT và điều khiển văn bản/đồ họa |
| Hệ thống tương thích | CPU chính FANUC Series 16-C / 18-C |
| Thiết kế | Bo mạch con cắm, loại SMD |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới / Đã tân trang / Đã sửa chữa |
Các bộ điều khiển CNC dòng i và dòng C của FANUC trước đây tách biệt bộ phận điện tử điều khiển khỏi bộ phận hiển thị và đơn vị MDI.
Hai đơn vị được kết nối bằng bus nối tiếp tốc độ cao thay vì các phương pháp giao diện song song cũ hơn. HSSB là tiêu chuẩn cho kết nối này trên nền tảng Series 16/18.
Nó cho phép một cáp duy nhất truyền dữ liệu hiển thị, đầu vào bàn phím và tín hiệu điều khiển giữa bộ điều khiển và trạm vận hành.
A20B-2902-0490 cung cấp phần cứng phía bộ điều khiển cho bus này. Ở phía đơn vị hiển thị, một bo mạch giao diện hoặc mạch phù hợp xử lý dữ liệu nối tiếp đến và điều khiển CRT. Hai đầu của liên kết HSSB phải tương thích.
Chỉ thay thế mô-đun phía bộ điều khiển trong khi phần cứng phía hiển thị bị lỗi sẽ không khôi phục chức năng hiển thị, và ngược lại.
Cách tiếp cận bus nối tiếp làm giảm độ phức tạp của dây dẫn so với giao diện hiển thị song song.
Nó cũng cung cấp một số cách ly điện giữa đơn vị CRT điện áp cao và bộ phận điện tử điều khiển CNC — một lợi ích trong môi trường tủ điều khiển nơi các bộ điều khiển máy công cụ hoạt động.
Trên các bộ điều khiển Series 16-C và 18-C, màn hình phục vụ nhiều vai trò. Nó hiển thị trạng thái CNC, chương trình đang hoạt động, vị trí trục, tham số, cảnh báo và hiển thị đường chạy dao đồ họa nếu tùy chọn được cài đặt.
Tất cả nội dung màn hình này đều chảy từ bộ xử lý CNC đến CRT thông qua liên kết HSSB được quản lý bởi A20B-2902-0490.
Hiển thị văn bản là cơ bản.
CNC liên tục gửi dữ liệu màn hình đại diện cho trạng thái hiển thị hiện tại — menu, giá trị tham số, văn bản cảnh báo, chỉ số vị trí.
Mô-đun giao diện CRT ở đầu hiển thị hiển thị dữ liệu này dưới dạng các ký tự và số có thể nhìn thấy trên màn hình.
Nếu không có mô-đun HSSB ở phía bộ điều khiển tạo ra luồng dữ liệu này, màn hình sẽ không nhận được gì.
Các chức năng đồ họa — nếu hệ thống được cấu hình với hiển thị đường chạy dao đồ họa hoặc các màn hình chế độ đồ họa khác — cũng định tuyến qua cùng một liên kết HSSB. Mô-đun phía bộ điều khiển xử lý cả dữ liệu văn bản và đồ họa đầu ra theo định nghĩa của phần mềm CNC.
A20B-2902-0490 gắn trực tiếp vào bo mạch CPU chính của bộ điều khiển Series 16/18 Model C. Nó sử dụng giao diện bo mạch con SMD tiêu chuẩn của dòng A20B-2902.
Bo mạch kết nối thông qua một ổ cắm chuyên dụng trên PCB CPU chính và không yêu cầu cáp riêng bên trong tủ điều khiển.
Cách tiếp cận tích hợp này giữ cho dây dẫn bên trong bộ điều khiển ở mức tối thiểu.
Toàn bộ chức năng đầu ra HSSB được chứa trong bo mạch con.
Nếu bo mạch bị lỗi, mô-đun sẽ được tháo ra và thay thế mà không làm ảnh hưởng đến các bo mạch khác trong bộ điều khiển.
PCB CPU chính, các mô-đun bộ nhớ, mô-đun PMC và các bo mạch con khác vẫn không bị ảnh hưởng.
Sau khi lắp đặt, thường không yêu cầu cấu hình lại phần mềm — bo mạch cung cấp chức năng phần cứng mà phần mềm CNC đã mong đợi có mặt trong một hệ thống được cấu hình chính xác.
Q1: Màn hình CRT bị trống khi bật nguồn. Tất cả các chức năng CNC khác đều bình thường. A20B-2902-0490 có phải là nguyên nhân lỗi không?
Màn hình trống với hoạt động CNC bình thường phù hợp với lỗi giao tiếp HSSB — có thể là mô-đun phía bộ điều khiển (bo mạch này) hoặc giao diện phía hiển thị bị lỗi.
Thứ tự chẩn đoán hoán đổi: xác nhận bản thân đơn vị CRT bật nguồn (các chỉ báo hoặc đèn nền của nó), sau đó kiểm tra cáp HSSB xem có bị hư hỏng hoặc kết nối lỏng lẻo ở cả hai đầu không.
Nếu cáp và đơn vị hiển thị kiểm tra tốt, A20B-2902-0490 trở thành nghi phạm chính.
Q2: Màn hình hiển thị các ký tự bị lỗi hoặc màn hình không đầy đủ. Mô-đun HSSB có thể gây ra điều này không?
Đầu ra hiển thị bị lỗi hoặc không đầy đủ cho thấy dữ liệu bị hỏng trên liên kết nối tiếp. Điều này có thể bắt nguồn từ bộ phát (A20B-2902-0490), cáp (nhiễu thu, dây dẫn bị hỏng) hoặc bộ thu ở đầu hiển thị.
Bắt đầu với cáp — cáp HSSB trong môi trường máy công cụ tích lũy hao mòn cơ học tại các đầu nối và dọc theo các phần linh hoạt. Cáp bị hỏng sẽ tạo ra chính xác triệu chứng này.
Thay thế hoặc kiểm tra cáp trước khi kết luận mô-đun bị lỗi.
Q3: Mô-đun đã được thay thế và màn hình hoạt động, nhưng chỉ ở chế độ văn bản — hiển thị đường chạy dao đồ họa bị thiếu. Có phải do bo mạch này không?
Hiển thị đường chạy dao đồ họa yêu cầu tùy chọn FANUC phù hợp phải được tải và kích hoạt trong phần mềm.
Mô-đun HSSB cung cấp đường truyền vật lý cho tất cả nội dung hiển thị, nhưng tùy chọn hiển thị đồ họa phải được cài đặt riêng trong FROM của CNC và được kích hoạt thông qua các tham số.
Tùy chọn đồ họa bị thiếu hoặc bị vô hiệu hóa sẽ tạo ra chính xác triệu chứng này, độc lập với phần cứng hiển thị.
Q4: Tất cả các phiên bản của A20B-2902-0490 có thể thay thế cho nhau không?
Hậu tố phiên bản trên bo mạch con FANUC (ví dụ: /01A, /02A) cho biết các phiên bản sản xuất có thể giải quyết các thay đổi về sản xuất hoặc thành phần. Trong hầu hết các trường hợp, các phiên bản sau tương thích ngược với các phiên bản trước.
Tuy nhiên, nếu một phiên bản cụ thể được chỉ định trong tài liệu dịch vụ của máy, hãy sử dụng phiên bản đó trừ khi có xác nhận khác.
Hậu tố /02A được ghi nhận trong một số danh sách sản phẩm cho biết một phiên bản cụ thể trong dòng sản phẩm này.
Q5: Máy Series 16-C đã hoạt động tốt. Màn hình CRT bắt đầu nhấp nháy rồi bị trống. Cần kiểm tra những gì trước khi thay thế mô-đun HSSB?
Màn hình bị lỗi từ nhấp nháy đến trống thường là lỗi của đơn vị hiển thị (ống CRT lão hóa, lỗi bộ biến tần hoặc lỗi nguồn trong màn hình) hoặc lỗi cáp hơn là lỗi mô-đun HSSB trên bộ điều khiển.
Mô-đun HSSB hoặc hoạt động hoặc không — sự suy giảm dần dần không phải là đặc trưng của bo mạch giao diện kỹ thuật số.
Trước tiên, hãy kiểm tra nguồn điện của đơn vị hiển thị và tình trạng ống CRT.
