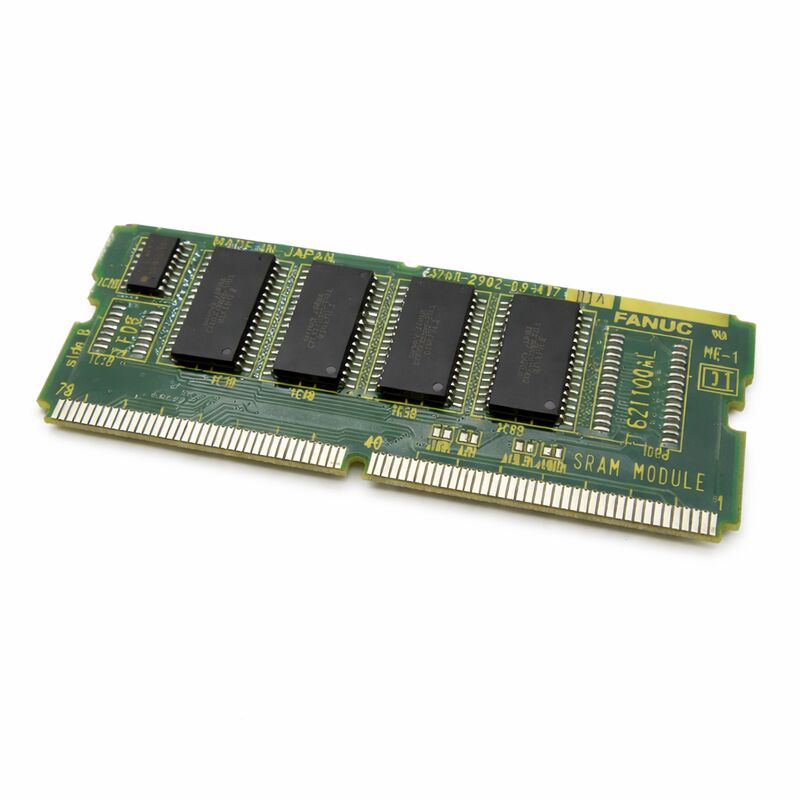

BAN PC FANUC A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1

FANUC A20B-2902-0501 | 8MB FROM + 256K SRAM Bộ nhớ kết hợp — CNC dòng 16 / 18 / 21

Mã sản phẩm: A20B-2902-0501

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Loại sản phẩm: Bộ nhớ kết hợp FROM + SRAM (Bo mạch con SMD)

Hai loại bộ nhớ, hai nhiệm vụ khác nhau

A20B-2902-0501 tích hợp hai loại bộ nhớ có chức năng riêng biệt trên một bo mạch con SMD duy nhất, và việc hiểu rõ sự khác biệt giữa chúng là điều cần thiết để đưa ra quyết định bảo trì và thay thế chính xác.

FROM (Flash ROM — 8 MB): Lưu trữ mọi thứ CNC cần để khởi động và chạy — phần mềm hệ điều hành, chương trình thang máy PMC và phần mềm ứng dụng của nhà sản xuất máy. Flash là bộ nhớ thực sự không bay hơi: nội dung của nó tồn tại sau khi mất điện hoàn toàn, hết pin và lưu trữ kéo dài mà không bị suy giảm. Một mô-đun thay thế trống sẽ có FROM trống — phần mềm CNC và thang máy PMC phải được nạp lại từ bản sao lưu trước khi máy có thể hoạt động. Lỗi FROM thường biểu hiện dưới dạng lỗi kiểm tra chẵn lẻ khi khởi động hoặc lỗi khởi động liên tục.

SRAM (256 KB — có pin dự phòng): Lưu trữ dữ liệu thay đổi trong quá trình sử dụng máy thông thường — tham số, bảng bù dao, bù tọa độ làm việc và nhật ký sử dụng dao. Dữ liệu này phải tồn tại sau mỗi lần tắt máy giữa các ca, đó là điều mà pin dự phòng cung cấp. Khi điện áp pin giảm xuống dưới ngưỡng lưu giữ, nội dung SRAM sẽ bị mất. Bộ điều khiển FANUC sẽ đưa ra cảnh báo pin yếu trước điểm này. Thay pin khi bộ điều khiển đang bật — thay thế khi tắt nguồn, hoặc bỏ qua cảnh báo cho đến khi pin hết, có nghĩa là khôi phục tất cả các tham số và bù trừ từ bản sao lưu.

Hai phần này độc lập về điện. Cảnh báo FROM (kiểm tra chẵn lẻ, lỗi khởi động) chỉ ra phần FROM; cảnh báo SRAM (mất tham số, cảnh báo pin yếu trước khi dữ liệu bị hỏng) chỉ ra phần SRAM và pin.

Lưu ý khi thay thế

Một A20B-2902-0501 mới sẽ có FROM trống và SRAM trống. Trước khi máy có thể chạy, phần mềm CNC phải được nạp lại vào FROM, và tất cả các tham số, bù trừ và tọa độ làm việc phải được khôi phục từ bản sao lưu. Sao lưu dữ liệu đầy đủ trước bất kỳ công việc nào với mô-đun bộ nhớ không phải là tùy chọn — đó là cách duy nhất để khôi phục cấu hình của máy nếu mô-đun ban đầu bị lỗi theo cách không thể đọc được.

Xác minh tính tương thích của mô-đun FROM trước khi thay thế: A20B-2902-0501 có FROM 8 MB. Biến thể -0341 có 4 MB. Hình ảnh phần mềm đã nạp phải khớp với dung lượng mô-đun — kiểm tra tài liệu bảo trì dòng 16/18/21 trước khi thay thế một biến thể khác.

Thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: CNC hiển thị lỗi kiểm tra chẵn lẻ FROM khi bật nguồn và không thể hoàn tất quá trình khởi động. Mô-đun có bị lỗi không?

Lỗi kiểm tra chẵn lẻ FROM liên tục qua nhiều lần bật nguồn cho thấy FROM bị hỏng hoặc lỗi. Trước tiên, hãy thử ghi lại FROM qua màn hình BOOT với các tệp phần mềm chính xác. Nếu mô-đun từ chối ghi hoặc lỗi vẫn tiếp diễn sau khi ghi thành công, phần cứng FROM đã bị lỗi và mô-đun cần được thay thế.

Q2: Bộ điều khiển hiển thị cảnh báo pin yếu. Pin cần được thay thế khẩn cấp đến mức nào?

Cảnh báo xuất hiện trước khi pin đạt đến ngưỡng lưu giữ tới hạn — thường cho phép hoạt động tiếp tục trong vài ngày đến vài tuần, tùy thuộc vào tuổi thọ pin và nhiệt độ tủ. Đừng chờ đợi. Thay pin khi bộ điều khiển đang bật để nội dung SRAM được duy trì trong quá trình thay pin.

Q3: Sau khi lắp mô-đun mới, máy hiển thị lỗi tham số và tất cả các bù trừ đều bằng không. Điều này có bình thường không?

Có — một mô-đun mới sẽ có SRAM trống. Tất cả các tham số, bù trừ dao và tọa độ làm việc phải được khôi phục từ bản sao lưu được thực hiện trước khi tháo mô-đun. Đây là kết quả mong đợi và nhấn mạnh lý do tại sao bản sao lưu phải được thực hiện trước, chứ không phải sau, khi mô-đun bị lỗi hoàn toàn.

Q4: A20B-2902-0501 (FROM 8 MB) có thể thay thế A20B-2902-0341 (FROM 4 MB) trong dòng 16-C không?

Không nếu không có xác minh. Hình ảnh phần mềm đã nạp phải được định cỡ cho dung lượng FROM của mô-đun và bộ điều khiển phải hỗ trợ biến thể 8 MB. Tham khảo tài liệu bảo trì dòng 16-C cho các tùy chọn mô-đun FROM tương thích trước khi thay thế dung lượng khác.

Q5: Dữ liệu SRAM đã bị mất trong quá trình gián đoạn nguồn điện ngay cả khi pin đã kiểm tra tốt. Còn nguyên nhân nào khác có thể gây ra điều này không?

Các nguyên nhân có thể xảy ra với một viên pin đã được xác nhận tốt: kết nối bị hỏng trong mạch sao lưu pin của mô-đun (điện áp pin chính xác nhưng đường mạch bị hở), sự sụt giảm nguồn điện cực nhanh làm cho nguồn cung cấp SRAM xuống dưới điện áp lưu giữ nhanh hơn pin có thể phản ứng, hoặc sự xáo trộn đầu nối vật lý trong quá trình gián đoạn. Kiểm tra các tiếp điểm đầu nối của mô-đun và các kết nối hàn của mạch pin.
