Mã sản phẩm: A20B-2902-0642
Nhà sản xuất: FANUC Corporation (Nhật Bản)

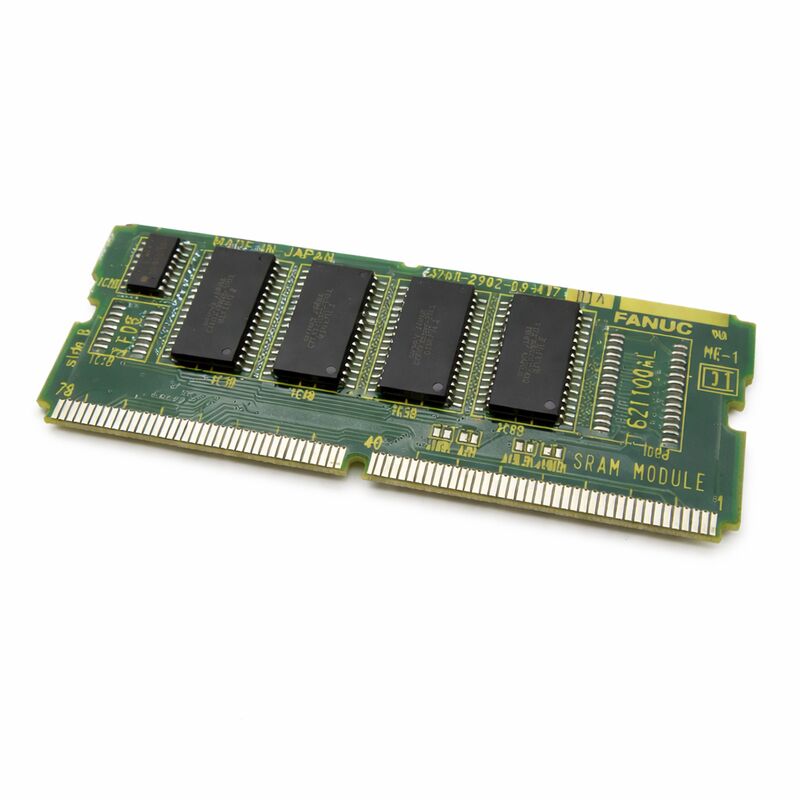

Loại sản phẩm: Mô-đun Bộ nhớ SRAM với Giao diện Trục Quay Tương tự (Bo mạch con SMD)
Dung lượng bộ nhớ: SRAM 256 KB
Hệ thống tương thích: FANUC Series 16 / 18 / 21 và tương thích
A20B-2902-0642 là một mô-đun cắm kép chức năng cho các hệ thống CNC FANUC Series 16, 18 và 21. Nó kết hợp 256 kilobyte SRAM với giao diện trục quay tương tự tích hợp trên một bo mạch con loại SMD duy nhất.
Bo mạch được gắn trực tiếp vào bo mạch chủ CPU chính và cung cấp hai khả năng đồng thời: bộ nhớ tạm thời để lưu trữ dữ liệu CNC và đầu ra lệnh tốc độ trục quay tương tự để điều khiển bộ khuếch đại trục quay loại tương tự.
Hai chức năng trên một bo mạch có ý nghĩa trong thực tế. Trên các hệ thống Series 16/18/21 được cấu hình cho ổ trục quay tương tự, mô-đun này là cách cả giao diện điều khiển trục quay và SRAM bổ sung được cung cấp cho bộ điều khiển.
Các bo mạch riêng biệt cho từng chức năng tồn tại trong dòng mô-đun này, nhưng A20B-2902-0642 xử lý cả hai từ một vị trí cắm duy nhất.
Giao diện trục quay tương tự là phần cứng cụ thể chuyển đổi lệnh tốc độ trục quay của CNC thành tín hiệu điện áp tương tự.
Các bộ khuếch đại trục quay được thiết kế để nhận lệnh tương tự — các bộ khuếch đại cũ hơn hoặc tối ưu hóa chi phí phổ biến trong thế hệ máy sử dụng điều khiển Series 16/18/21 — nhận điện áp này làm tham chiếu tốc độ của chúng.
Giao diện trên bo mạch này tạo ra và điều kiện hóa tín hiệu đó.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2902-0642 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun SRAM + Giao diện Trục Quay Tương tự |
| Dòng bo mạch | A20B-2902 |
| Dung lượng SRAM | 256 KB |
| Giao diện Trục Quay | Tương tự (loại đầu ra lệnh tốc độ) |
| Hệ thống tương thích | FANUC Series 16 / 18 / 21 và tương thích |
| Thiết kế | Bo mạch con cắm loại SMD |
| Lắp đặt | Cắm trực tiếp vào bo mạch chủ CPU chính |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới / Đã tân trang / Đã sửa chữa |
Trục quay trong máy công cụ CNC yêu cầu kiểm soát tốc độ chính xác. Các hệ thống CNC FANUC hiện đại truyền lệnh tốc độ trục quay đến ổ trục quay thông qua liên kết nối tiếp kỹ thuật số — bộ khuếch đại trục quay đọc lệnh kỹ thuật số và thực thi nó.
Nhưng nhiều bộ khuếch đại trục quay, đặc biệt là từ thế hệ những năm 1990 phù hợp với các cài đặt máy Series 16/18/21, là loại lệnh tương tự.
Chúng mong đợi một tín hiệu ±10V hoặc 0–10V tỷ lệ với tốc độ trục quay được lệnh.
Giao diện trục quay tương tự trên A20B-2902-0642 chuyển đổi tham chiếu tốc độ trục quay kỹ thuật số bên trong của CNC thành điện áp tương tự này. Bộ khuếch đại trục quay đọc điện áp. CNC không có đầu ra tương tự riêng — khả năng tương tự đó hoàn toàn được cung cấp bởi bo mạch giao diện này. Nếu không có nó được cài đặt, CNC sẽ không có đường dẫn để lệnh cho bộ khuếch đại trục quay loại tương tự.
Máy có thể bật nguồn nhưng trục quay sẽ không phản hồi các lệnh tốc độ.
Đầu ra lệnh tốc độ được kiểm soát chính xác.
Thuật toán điều khiển trục quay của CNC tính toán tham chiếu tốc độ chính xác và chuyển nó đến DAC (bộ chuyển đổi kỹ thuật số sang tương tự) trên bo mạch này.
Điện áp kết quả phản ánh tốc độ được lệnh một cách chính xác trong phạm vi đầu vào của bộ khuếch đại.
256 kilobyte SRAM trên mô-đun này là bộ nhớ tạm thời được hỗ trợ bằng pin.
Chúng chứa dữ liệu mà CNC ghi và đọc liên tục trong quá trình hoạt động: chương trình bộ phận, bảng tham số, dữ liệu bù dao, biến macro và thông tin thời gian chạy khác.
Dữ liệu này phải tồn tại sau các chu kỳ nguồn — pin dự phòng giữ cho nội dung SRAM nguyên vẹn khi máy tắt.
256 KB là một phân bổ SRAM vừa phải theo tiêu chuẩn hiện tại, nhưng nó phù hợp với nhiều cấu hình Series 16/18/21. Các hệ thống có thư viện chương trình bộ phận lớn, dữ liệu quản lý tuổi thọ dao cụ phong phú hoặc nhiều biến macro có thể hưởng lợi từ mô-đun SRAM lớn hơn.
Đối với các cấu hình máy tiêu chuẩn, 256 KB đáp ứng các yêu cầu lưu trữ chương trình và tham số thông thường.
Pin dự phòng SRAM là một hạng mục bảo trì. Nó có tuổi thọ hữu hạn và phải được thay thế trước khi nó hỏng. Khi điện áp pin giảm xuống dưới ngưỡng của nó, dữ liệu SRAM sẽ bị mất trong lần tắt nguồn tiếp theo.
Máy sẽ báo lỗi khi khởi động lại với lỗi bộ nhớ. Thay pin theo lịch trình, không phải để phản ứng với cảnh báo bộ nhớ.
FANUC đã cung cấp nhiều biến thể của dòng mô-đun trục quay và bộ nhớ tương tự A20B-2902-0XXX cho Series 16/18/21.
Lựa chọn đúng phụ thuộc vào cấu hình trục quay của máy. Nếu máy sử dụng bộ khuếch đại trục quay tương tự và yêu cầu phân bổ SRAM 256 KB, thì A20B-2902-0642 là mô-đun phù hợp.
Nếu máy sử dụng ổ trục quay nối tiếp thay thế, một biến thể mô-đun khác — không có giao diện trục quay tương tự — là cần thiết.
Luôn xác nhận loại ổ trục quay và mã sản phẩm của mô-đun hiện có trước khi tìm nguồn thay thế. Lắp đặt mô-đun giao diện tương tự vào hệ thống trục quay nối tiếp sẽ gây ra lỗi trục quay.
Lắp đặt mô-đun trục quay nối tiếp vào hệ thống trục quay tương tự sẽ khiến trục quay không thể điều khiển được.
Q1: Trục quay không phản hồi các lệnh tốc độ. CNC không hiển thị cảnh báo. A20B-2902-0642 có thể là nguyên nhân không?
Bắt đầu bằng cách xác nhận điện áp lệnh tương tự có tại đầu vào lệnh của bộ khuếch đại trục quay bằng vôn kế.
Nếu CNC lệnh tốc độ trục quay nhưng điện áp tại đầu vào bộ khuếch đại không thay đổi, thì đường dẫn đầu ra tương tự — bao gồm cả bo mạch này — là vị trí lỗi.
Nếu điện áp thay đổi chính xác nhưng trục quay không phản hồi, thì lỗi nằm ở bộ khuếch đại hoặc động cơ trục quay.
Q2: Máy hiển thị lỗi bộ nhớ SRAM khi khởi động sau khi nghỉ cuối tuần. Pin SRAM không báo lỗi. Còn gì khác có thể gây ra điều này?
Lỗi bộ nhớ sau một thời gian tắt nguồn ngắn với pin được báo cáo là tốt có thể cho thấy điện áp pin đã giảm xuống dưới ngưỡng giữ SRAM ngay cả trước khi đạt đến ngưỡng cảnh báo pin yếu. Đo điện áp pin trực tiếp.
Nếu nó đọc dưới 2.7V, hãy thay thế nó và khôi phục các tham số từ bản sao lưu.
Ngưỡng cảnh báo pin yếu và ngưỡng giữ SRAM thực tế không phải là cùng một điểm.
Q3: Đầu ra trục quay tương tự trên mô-đun này có thể điều chỉnh được không?
Phạm vi điện áp đầu ra tương tự được xác định bởi cài đặt tham số trục quay của CNC.
Điện áp trục quay tối đa, cực tính hướng và độ lợi có thể được điều chỉnh thông qua các tham số CNC.
Phần cứng trên bo mạch này hỗ trợ các chức năng có thể cài đặt bằng phần mềm này. Không cần điều chỉnh jumper phần cứng cho các cài đặt tiêu chuẩn.
Q4: A20B-2902-0642 có thể được sử dụng trong máy hiện đang được trang bị một biến thể mô-đun trục quay tương tự khác không?
Dung lượng SRAM và các tính năng giao diện trục quay khác nhau giữa các biến thể trong dòng mô-đun trục quay tương tự A20B-2902.
Nếu mô-đun thay thế mang dung lượng SRAM giống nhau và loại giao diện trục quay giống nhau với mô-đun đang được thay thế, thì đó là sự thay thế trực tiếp.
Nếu một trong hai tham số khác nhau, hãy xác minh khả năng tương thích với tài liệu hệ thống trước khi lắp đặt.
Q5: Sau khi thay thế mô-đun này, trục quay hoạt động bình thường nhưng bù dao bị sai. Chuyện gì đã xảy ra?
Một mô-đun mới được cài đặt trống — tất cả dữ liệu SRAM, bao gồm cả bù dao, đều vắng mặt.
Các bảng bù dao phải được khôi phục từ bản sao lưu sau bất kỳ lần thay thế mô-đun SRAM nào.
Nếu không có bản sao lưu, bù dao phải được đo lại và nhập lại thủ công trước khi sản xuất tiếp tục.
Điều này áp dụng cho tất cả dữ liệu cư trú trong SRAM: tham số, chương trình và bù dao.
