Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-3300-0030 |
Trong các thế hệ FANUC CNC trước đó (Dòng 0, 6, 10, 15), tín hiệu lệnh servo truyền giữa CNC và bộ khuếch đại qua cáp song song tương tự hoặc kỹ thuật số chuyên dụng — một cáp trên mỗi trục, với các dây riêng biệt cho lệnh vị trí, tham chiếu vận tốc và phản hồi. Khi số lượng trục tăng lên, số lượng cáp cũng tăng theo tỷ lệ. Hệ thống 4 trục cần bốn lần chạy cáp lệnh hoàn chỉnh.
FSSB (Bus tín hiệu servo sợi quang) đã thay thế điều này bằng một vòng cáp quang duy nhất. Tất cả các lệnh trục và dữ liệu phản hồi bộ mã hóa truyền đi dưới dạng các gói nối tiếp trên sợi quang, được nối chuỗi từ đầu ra FSSB của CNC qua từng bộ khuếch đại servo theo trình tự. Đối với hệ thống 4 trục, một vòng cáp quang xử lý tất cả các trục.

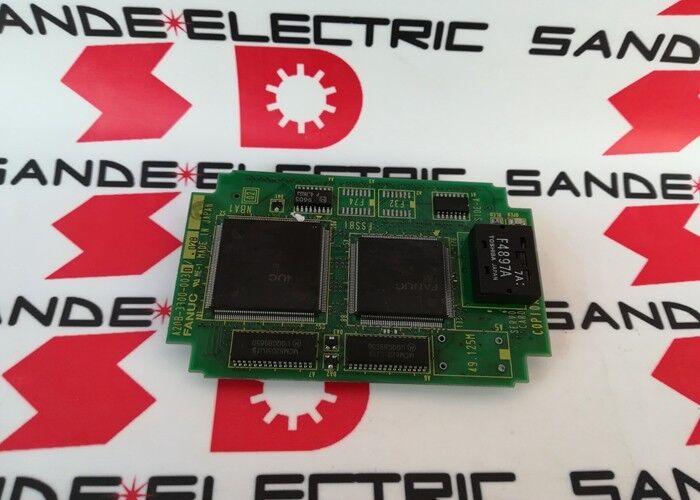

A20B-3300-0030 là PCB triển khai giao diện FSSB ở phía CNC - nó tạo ra các gói lệnh trục và nhận phản hồi bộ mã hóa từ chuỗi bộ khuếch đại, dịch dữ liệu này sang các tính toán vòng lặp vị trí trục chạy bên trong CNC.
| tham số | Giá trị |
|---|---|
| Giao diện | FSSB (Bus nối tiếp servo sợi quang) |
| Công suất trục | 2, 3 hoặc 4 trục |
| Hệ thống tương thích | FANUC 15i, 16i, 18i, 20i, 21i |
| Thế hệ | thế hệ i, Model A |
| Cài đặt | Gắn trực tiếp vào bo mạch chủ dòng i |
A20B-3300-0030 có thể điều khiển 2, 3 hoặc 4 trục thông qua FSSB tùy theo cấu hình CNC. Số lượng trục hoạt động được xác định bởi các tham số CNC — phần cứng thẻ servo hỗ trợ tối đa 4 trục, nhưng trung tâm gia công 3 trục chỉ sử dụng 3 kênh và máy tiện 2 trục sử dụng 2 kênh.
Đối với các hệ thống FANUC 16i, 18i và 21i, là nền tảng triển khai phổ biến nhất cho thẻ này, 3 trục (X, Y, Z trên trung tâm gia công) và 4 trục (X, Y, Z cộng với trục quay hoặc trục cấp liệu thứ tư) là các cấu hình điển hình. Thẻ cung cấp băng thông lệnh servo và xử lý phản hồi cho tất cả các kênh hoạt động đồng thời — chu kỳ cập nhật nối tiếp FSSB chạy đủ nhanh để tất cả các trục nhận lệnh vị trí của chúng theo tốc độ chu kỳ nội suy của CNC.
Trung tâm gia công 4 trục:Một trung tâm gia công đứng với X, Y, Z và trục quay thứ 4 sử dụng A20B-3300-0030 để điều khiển cả bốn trục thông qua một vòng sợi FSSB duy nhất. Thẻ xử lý đồng thời lệnh servo và phản hồi cho tất cả các trục theo tốc độ nội suy CNC.
Thay thế card servo trên Series 16i:Trung tâm gia công CNC FANUC 16i phát triển trục theo các cảnh báo lỗi trên tất cả các trục được điều khiển. Lỗi được cách ly với thẻ điều khiển servo A20B-3300-0030. Việc thay thế thẻ sẽ khôi phục hoạt động servo bình thường trên tất cả các trục.
Sửa chữa bảo trì CNC:Trong quá trình đại tu CNC theo lịch trình trên máy tiện Series 18i, thẻ điều khiển servo được thay thế như một phần của quá trình làm mới bo mạch để đặt lại tuổi thọ bộ phận trên phần cứng điều khiển trục quan trọng.
Câu hỏi 1: A20B-3300-0030 có thể điều khiển trục thứ 5 hoặc thứ 6 khi kết hợp với thẻ servo thứ hai không?
Một số cấu hình CNC dòng FANUC i hỗ trợ hai kênh FSSB từ hai thẻ điều khiển servo để mở rộng công suất trục vượt quá 4 trục. Cấu hình này có được hỗ trợ hay không tùy thuộc vào kiểu máy CNC cụ thể, phiên bản bo mạch chủ và tùy chọn phần mềm CNC. A20B-3300-0030 cung cấp tối đa 4 trục trên kênh FSSB duy nhất của nó. Để biết cấu hình mở rộng trục nhiều thẻ đã được xác nhận, hãy tham khảo hướng dẫn cài đặt dòng FANUC i cho kiểu máy CNC hiện hành.
Câu hỏi 2: Loại bộ khuếch đại servo nào kết nối với A20B-3300-0030 qua FSSB?
Giao diện FSSB kết nối với các mô-đun bộ khuếch đại servo dòng Alpha i và Beta i của FANUC bao gồm cổng đầu vào FSSB. Bộ khuếch đại sử dụng giao diện Loại A hoặc Loại B (analog/digital song song) không kết nối với FSSB. Xác nhận rằng bộ khuếch đại servo đã lắp đặt có đầu nối loại FSSB trước khi lắp A20B-3300-0030.
Câu 3: Có thông số CNC nào cần cấu hình lại sau khi thay thế A20B-3300-0030 không?
A20B-3300-0030 là thẻ phần cứng - nó không lưu trữ các thông số CNC. Tất cả các tham số servo (gán trục, độ lợi vòng lặp, loại bộ mã hóa, gán địa chỉ nút FSSB) được lưu trong bộ nhớ tham số chính của CNC. Sau khi lắp thẻ thay thế, CNC sẽ tự động bật nguồn và thiết lập lại giao tiếp FSSB, sử dụng bộ tham số hiện có. Nếu cảnh báo liên lạc FSSB vẫn tồn tại, hãy xác minh kết nối sợi quang và cài đặt tham số FSSB trong bảng tham số servo của CNC.
Câu hỏi 4: A20B-3300-0030 có dành riêng cho Model A không và Model A có ý nghĩa gì?
Dòng FANUC i được sản xuất với nhiều thế hệ phần cứng - các phiên bản Model A và Model B sau này. Model A đề cập đến phần cứng CNC i-series thế hệ đầu tiên. A20B-3300-0030 là thẻ điều khiển servo dành cho bo mạch chủ Model A thuộc dòng 15i, 16i, 18i, 20i và 21i. Phần cứng Model B sau này sử dụng các đầu nối bo mạch chủ khác nhau và số bộ phận thẻ servo khác nhau. Kiểm tra quá trình tạo phần cứng của CNC từ bảng tên của bộ điều khiển trước khi đặt hàng.
Câu hỏi 5: Các dấu hiệu hư hỏng của A20B-3300-0030 so với lỗi bộ khuếch đại servo là gì?
Thẻ điều khiển servo bị lỗi thường tạo ra cảnh báo liên lạc FSSB trên nhiều trục cùng một lúc — vì thẻ là nguồn FSSB duy nhất cho tất cả các trục được kết nối. Bộ khuếch đại bị lỗi thường chỉ ảnh hưởng đến một trục tại một thời điểm, kèm theo các cảnh báo dành riêng cho từng trục. Nếu tất cả các trục chuyển sang trạng thái báo động cùng lúc với các mã liên quan đến FSSB thì thẻ điều khiển servo là đối tượng đầu tiên cần điều tra. Cảnh báo một trục thường trỏ đến bộ khuếch đại hoặc động cơ cho trục cụ thể đó.
