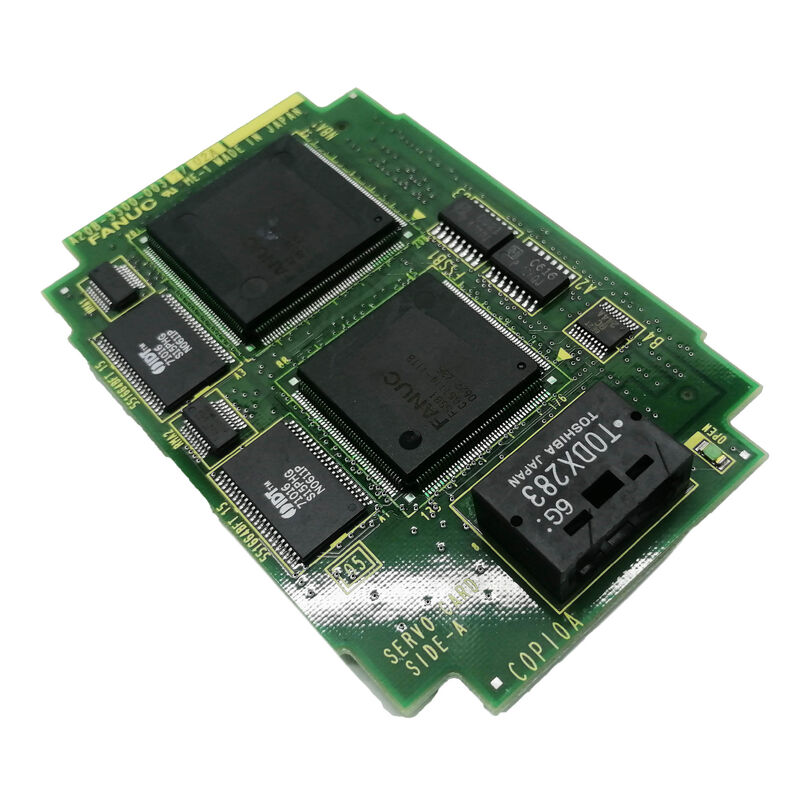

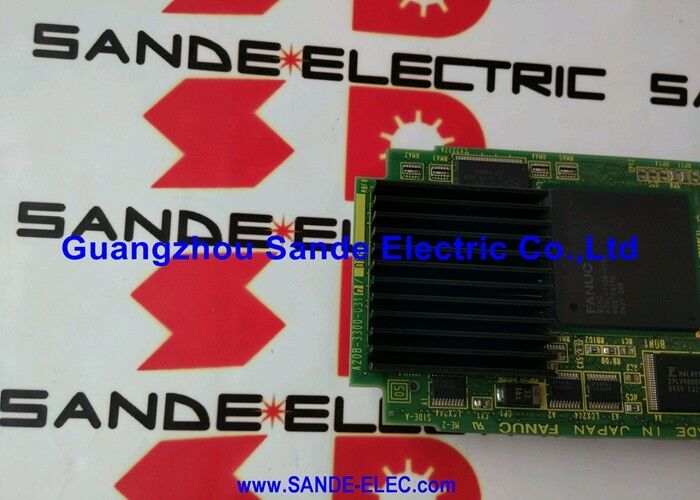

Fanuc A20B-3300-0070 PC Board A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070 | Mô-đun CPU FANUC Intel 486DX2 66 MHz — Thẻ CPU CNC F20i / F21i / 16i / 18i / 21i

Intel 486DX2 ở tốc độ 66 MHz — Lõi xử lý

A20B-3300-0070 mang bộ xử lý Intel 486DX2 làm bộ xử lý trung tâm. 486DX2 sử dụng kỹ thuật tăng gấp đôi xung nhịp: lõi bên trong của bộ xử lý chạy ở tốc độ 66 MHz trong khi giao diện bus ngoài của nó chạy ở tốc độ 33 MHz. Ký hiệu "DX2" phản ánh sự nhân đôi này - DX là biến thể 486 được trang bị dấu phẩy động và 2 biểu thị hệ số nhân xung nhịp bên trong 2×.

Trong bối cảnh CNC, 66 MHz thể hiện khả năng xử lý đáng kể cho việc tạo ra CNC mà thẻ này hoạt động. Các tác vụ thời gian thực của CNC — tính toán nội suy, đóng vòng lặp servo, xem trước khối chương trình, thực hiện bậc thang PMC — tất cả đều chạy trên lõi CPU này. Tốc độ xung nhịp 66 MHz cung cấp đủ khoảng trống để thực hiện các tác vụ này trong thời hạn thời gian thực chặt chẽ mà CNC áp đặt.

Thông số kỹ thuật chính

Giao diện bộ nhớ - SRAM, DRAM và Flash

A20B-3300-0070 hỗ trợ ba loại giao diện bộ nhớ, mỗi loại phục vụ một chức năng khác nhau trong hệ thống CNC:

Flash (TỪ - Bộ nhớ chỉ đọc Flash):Lưu trữ phần mềm hệ thống CNC, các tham số servo và các chương trình gia công ở dạng không thay đổi. Flash giữ lại nội dung của nó vô thời hạn mà không cần nguồn điện. Đây là lớp lưu trữ dài hạn - hình ảnh hệ thống CNC khôi phục hoạt động sau khi cấp nguồn.

SRAM:RAM tĩnh được hỗ trợ bằng pin lưu trữ các chương trình và thông số mà người vận hành sửa đổi trong quá trình vận hành máy bình thường - bù dao, bù dao, thông số máy và dữ liệu đã đăng ký trong quá trình thiết lập. SRAM cần pin dự phòng để giữ lại dữ liệu khi tắt nguồn. Truy cập SRAM nhanh và cho phép CNC đọc và ghi các cài đặt này nhanh chóng trong quá trình vận hành.

DRAM:RAM động cung cấp bộ nhớ làm việc chính để thực thi chương trình đang hoạt động của CPU — bộ đệm nơi các khối chương trình đang chạy, kết quả tính toán và trạng thái thực thi hệ điều hành hoạt động trong suốt quá trình hoạt động. DRAM dễ bay hơi và không cần pin dự phòng vì nội dung của nó được tải lại mỗi lần bật nguồn từ flash và SRAM.

Kịch bản ứng dụng

Lỗi CPU CNC:Trung tâm gia công Series 16i không hoàn thành trình tự khởi động, hiển thị cảnh báo liên quan đến mô-đun CPU. Sau khi loại trừ các vấn đề về mô-đun bộ nhớ, thẻ CPU A20B-3300-0070 được xác định là thành phần bị lỗi. Việc thay thế khôi phục việc khởi động và vận hành CNC bình thường.

Phục hồi bộ điều khiển F21i:Bộ phận CNC F21i có bộ xử lý không hoạt động được khôi phục bằng cách lắp A20B-3300-0070 đã được thử nghiệm. CNC tải lại phần mềm hệ thống từ flash và tiếp tục hoạt động bình thường với thông số đã cài đặt trước đó.

CPU dự phòng xưởng:Bộ phận bảo trì máy công cụ duy trì A20B-3300-0070 làm phụ tùng thay thế cho các bộ phận CNC dòng i, cho phép thay thế mô-đun CPU nhanh chóng trên bất kỳ máy CNC 16i, 18i hoặc 21i nào trong nhà máy của họ mà không cần chờ mua sắm linh kiện.

Câu hỏi thường gặp

Câu hỏi 1: A20B-3300-0070 có hoạt động trên tất cả các hệ thống 16i, 18i và 21i hay chỉ các phiên bản phần cứng cụ thể?

A20B-3300-0070 được xác nhận dành cho phần cứng Model A thế hệ i. Các phiên bản phần cứng sau này của dòng 16i/18i/21i sử dụng bo mạch chính được cập nhật có thể yêu cầu các phiên bản thẻ CPU khác nhau. Xác minh việc tạo phần cứng của máy CNC mục tiêu từ màn hình thông tin hệ thống (menu chẩn đoán) trước khi lắp. Ký hiệu thẻ F20i/F21i trong mô tả sản phẩm xác định thế hệ FANUC Series 20/21 là mục tiêu chính, với khả năng tương thích 16i ​​và 18i như các ứng dụng chéo đã được xác nhận.

Câu hỏi 2: Các thông số CNC có được giữ lại khi thay thế card CPU A20B-3300-0070 không?

Các thông số CNC được lưu trữ trong SRAM (được hỗ trợ bằng pin) và bộ nhớ Flash trên bo mạch chính và các mô-đun bộ nhớ — không phải trên chính thẻ CPU. Việc thay thế thẻ CPU sẽ không xóa các thông số CNC miễn là pin SRAM còn tốt và các mô-đun flash vẫn được lắp đặt. Tuy nhiên, luôn thực hiện sao lưu đầy đủ thông số trước khi thay thế bo mạch. Nếu hệ thống không khởi động được sau khi thay CPU, các thông số và phần mềm CNC có thể cần được khôi phục từ phương tiện sao lưu.

Câu hỏi 3: Tầm quan trọng về hiệu suất của bộ xử lý 486DX2 đối với các ứng dụng CNC là gì?

Đối với các tác vụ CNC mà bộ xử lý này xử lý — nội suy, đóng vòng lặp servo ở tốc độ dưới một phần nghìn giây, thực thi chương trình PMC và đệm nhìn về phía trước — 66 MHz cung cấp băng thông tính toán cần thiết để tạo đường viền đa trục trơn tru và gia công tốc độ tiến dao cao. Bộ dấu phẩy động (FPU) tích hợp của DX2 tăng tốc các phép tính lượng giác trong phép nội suy tròn và xoắn ốc. Đối với thế hệ máy công cụ mà các hệ thống CNC này phục vụ, hiệu suất của 486DX2 rất phù hợp với yêu cầu thời gian thực của CNC.

Câu hỏi 4: A20B-3300-0070 có thể nâng cấp lên bộ xử lý nhanh hơn không?

Không. Thẻ CPU được thiết kế dựa trên thời gian, giao diện bus và mức tín hiệu cụ thể của Intel 486DX2. Lắp một loại bộ xử lý khác — Pentium, 486DX4 hoặc bất kỳ loại nào khác — sẽ yêu cầu một thẻ CPU khác được thiết kế cho kiến ​​trúc bus của bộ xử lý đó. Việc nâng cấp bộ xử lý trong hệ thống FANUC CNC được thực hiện bằng cách thay thế thẻ CPU hoàn chỉnh bằng thẻ thế hệ cao hơn chứ không phải bằng cách hoán đổi chip xử lý.

Câu hỏi 5: Lỗi A20B-3300-0070 xuất hiện ở CNC như thế nào?

Các triệu chứng điển hình của lỗi card CPU bao gồm: CNC không hoàn tất quá trình khởi động và hiển thị cảnh báo CPU hoặc hệ thống; CNC bị treo ở một điểm cố định trong trình tự khởi động; CNC hoạt động thất thường - thực hiện một số tác vụ không chính xác trong khi những tác vụ khác có vẻ bình thường; hoặc CNC vượt qua quá trình khởi động nhưng tạo ra các lỗi thực thi chương trình không giải thích được và không tương ứng với các lỗi chương trình hợp lệ. Các triệu chứng này khác với lỗi mô-đun bộ nhớ (thường gây ra các mã cảnh báo cụ thể liên quan đến SRAM, DRAM hoặc FROM) và chỉ rõ lõi xử lý CPU.
