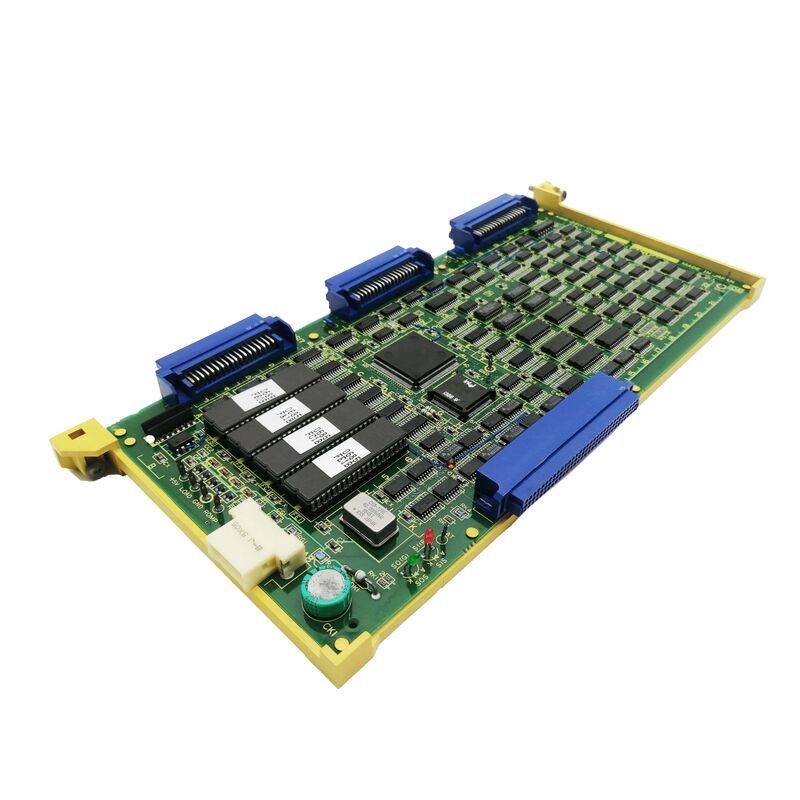

A16B-2200-0320 Bảng mạch PCB Fanuc A16B22000320 AI6B-22OO-O32O

A16B-2200 Series A bao gồm các chức năng CNC và robot

Dòng A16B-2200 là một trong những gia đình PCB đa dạng về chức năng nhất của FANUC, được xác nhận trong suốt phiên họp này để bao gồm các bảng điều khiển chính CNC, điều khiển trục robot, mở rộng tùy chọn,và chức năng PMC (Programmable Machine Controller) trên nhiều thế hệ sản phẩm FANUC.

Các bảng xác nhận từ phiên này bao gồm toàn bộ loạt:

A16B-2200-0320 chiếm vị trí 032x giữa các bảng PMC / I / O đã được thiết lập (034x) và trước trục robot và các nhóm bảng chính CNC (085x ¥ 091x).

Điều này đặt nó trong kiến trúc phần cứng FANUC của Series 16/18/21 và thời đại hệ thống điều khiển liên quan.

Thông tin chính về sản phẩm

A16B-2200 trong kiến trúc điều khiển Series 16

Series 16-A main board (A16B-2200-0900): "Một phần của làn sóng đầu tiên của hệ thống điều khiển 16, 18 và 21". Điều này đặt toàn bộ loạt A16B-2200 trong lớp nền tảng của FANUC Series 16, 18,và 21 kiến trúc điều khiển CNC.

Vị trí 032x của A16B-2200-0320 trong loạt này Việc đánh số bảng của FANUC trong một chuỗi thường đi từ các bảng cơ bản hơn (số thấp hơn) đến các bảng chuyên biệt hơn (số cao hơn).

Các chức năng bảng chung trong vùng 03xx của loạt A16B-2200 bao gồm:

Các chức năng PMC và I/O:Phạm vi 034x bao gồm các bảng chủ PMC-M I/O Link ROM. Sự gần gũi của 032x cho thấy một chức năng I/O hoặc PMC liên quan.

Các bộ phận phụ của CPU và bảng thông tin liên lạc:Các hệ thống Series 16/18 trước đây sử dụng nhiều board cho các nhiệm vụ CPU và truyền thông board 032x có thể phục vụ một trong những vai trò chức năng được xác định này.

Các kịch bản ứng dụng

lỗi bảng điều khiển CNC:Một FANUC CNC hoặc hệ thống tự động hóa phát triển một lỗi có thể truy xuất đến A16B-2200-0320.

Thay thế khôi phục chức năng điều khiển của hệ thống.

Sản phẩm dự phòng:Một cơ sở sản xuất chạy các máy CNC thời kỳ 16/18/21 Series duy trì A16B-2200-0320 như một bộ phận dự phòng để phản ứng lỗi nhanh chóng.

Câu hỏi thường gặp

Q1: Làm thế nào để xác nhận A16B-2200-0320 là bảng chính xác cho hệ thống FANUC của tôi?

Đọc số bộ phận từ nhãn bảng được cài đặt. Nếu nó đọc A16B-2200-0320, đây là sự thay thế xác nhận.

Giao chiếu chéo với bảng phụ tùng trong hướng dẫn bảo trì FANUC Series 16/18 áp dụng để xác nhận vai trò chức năng và vị trí khe cắm của bảng.

Q2: A16B-2200-0320 phục vụ các ứng dụng điều khiển CNC hoặc robot?

Dòng A16B-2200 phục vụ cả các ứng dụng CNC và robot được xác nhận bởi A16B-2200-0854 (bảng trục robot) và A16B-2200-0900 (CPU chính Dòng 16-A).Ứng dụng cụ thể của vị trí 032x được xác nhận từ tài liệu của hệ thống chủ.

Q3: Thay A16B-2200-0320 có yêu cầu sao lưu dữ liệu CNC không?

Điều này phụ thuộc vào vai trò của hội đồng quản trị.

Các bảng mang bộ nhớ (SRAM, FROM) hoặc dữ liệu cấu hình CNC hoạt động cần sao lưu trước khi thay thế.

Các bảng giao diện và logic thường không yêu cầu sao lưu dữ liệu.

Xác nhận từ mô tả chức năng của bảng trong hướng dẫn bảo trì áp dụng.

Q4: Những biện pháp phòng ngừa ESD nào áp dụng cho A16B-2200-0320?

Khai thác bằng dây đeo cổ tay chống tĩnh nối đất trên bề mặt an toàn ESD.

Lưu trữ và vận chuyển trong bao bì chống tĩnh.

Tắt máy CNC hoặc bộ điều khiển hoàn toàn trước khi truy cập bất kỳ bảng nội bộ nào.
