A16B-2200-0350 Bảng mạch PCB Fanuc A16B22000350 AI6B-22OO-O35O

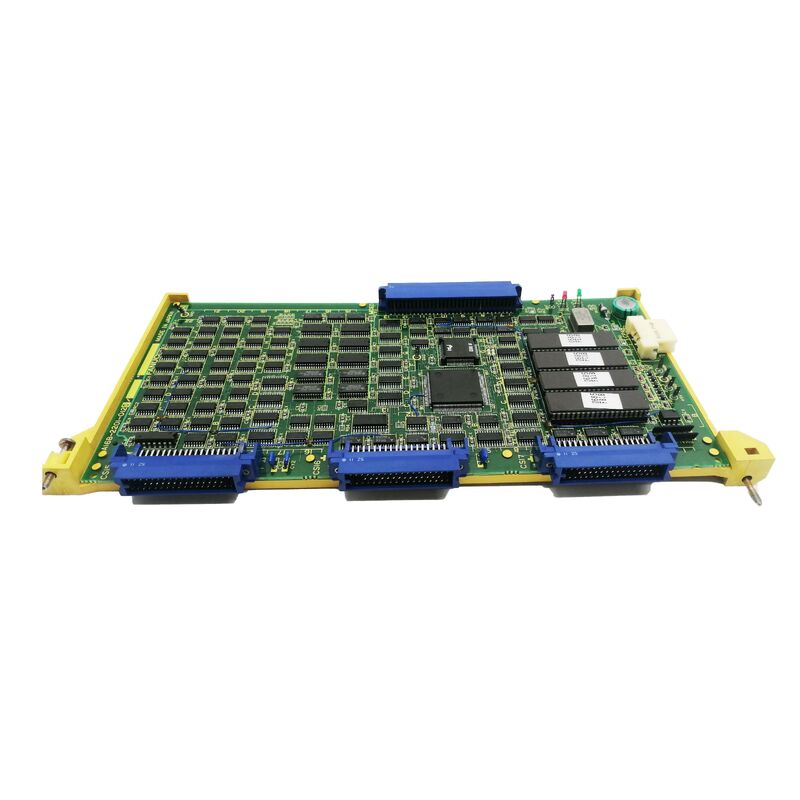

A16B-2200-0350∙ FANUC Series 0-C 9-Inch Color CRT High-Resolution Graphics Board

Màu sắc và độ phân giải cao Một bước trên màn hình 0-C tiêu chuẩn

Màn hình điều khiển CNC FANUC Series 0-C tiêu chuẩn là đơn sắc đủ cho hiển thị chương trình, chỉnh sửa tham số và chẩn đoán cơ bản,nhưng hạn chế trong khả năng trình bày thông tin đồ họa với sự khác biệt trực quan. A16B-2200-0350 cung cấp nâng cấp "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" cho hệ thống CNC Series 0-C. Đây là một cải tiến có ý nghĩa về ba mặt:

Hiển thị màu:Màu sắc thêm mã hóa trực quan vào giao diện CNC. Thông tin trạng thái, thông báo báo động, vị trí trục và màn hình đồ họa có thể sử dụng màu sắc để phân biệt các loại axis hoạt động trong một màu,văn bản báo động bằng màu đỏMàu sắc làm giảm tải trọng nhận thức của người vận hành để đọc màn hình CNC nhanh chóng trong điều kiện sản xuất.9 inch

CRT:Kích thước màn hình 9 inch cung cấp diện tích hiển thị nhiều hơn so với các lựa chọn CRT nhỏ hơn hoặc đồ họa lớn hơn trong khu vực xem của người vận hành mà không cần phải cuộn liên tục.

Độ phân giải cao:Mật độ pixel cao hơn trên màn hình CRT tạo ra các ký tự sắc nét hơn, các đường đồ họa sạch hơn,và văn bản nhỏ dễ đọc hơn đặc biệt hữu ích khi xem danh sách chương trình dày đặc hoặc màn hình chẩn đoán hạt mịn.

Thông tin chính về sản phẩm

Khả năng tương thích chéo: 0C, 0F và 00C

Mô tả "# 0C/F/00C" xác định ba biến thể CNC Series 0 sử dụng A16B-2200-0350:

Dòng 0-C:Các sản phẩm chính thế hệ CNC Series 0 được sử dụng trên các trung tâm gia công (0-MC, 0-MD), trung tâm quay (0-TC, 0-TD) và máy nghiền.

Dòng 0-F:Một cấu hình sau của dòng Series 0, đại diện cho phần cứng phát triển trong cùng một gia đình nền tảng.

Dòng 00C:Một chỉ định cấu hình liên quan trong kiến trúc CNC Series 0 ′′ tiền tố "00" xác định một biến thể hệ thống cụ thể.Khả năng tương thích chéo này có nghĩa là A16B-2200-0350 phục vụ nhiều cấu hình gia đình Series 0, 0-F, và các thiết bị 00C.

Các kịch bản ứng dụng

lỗi đồ họa màu CNC 0-MC:Hiển thị màu của trung tâm gia công FANUC Series 0-MC thất bại bảng điều khiển không hiển thị hình ảnh hoặc đầu ra màu bị hư hỏng.Thay thế khôi phục màn hình độ phân giải cao đầy màu sắc.Nâng cấp màn hình CNC 0-TD:Một trung tâm xoay Series 0-TD ban đầu được chỉ định mà không có đồ họa màu nhận được A16B-2200-0350 như một nâng cấp thêm màu sắc và độ phân giải cao cho màn hình CRT 9 inch hiện có của nó.

Câu hỏi thường gặp

Q1: Các mô hình CNC nào được bao gồm bởi ký hiệu tương thích "# 0C/F/00C"?

Các tiền tố # trong mô tả bộ phận FANUC xác định các biến thể tương thích. "0C" bao gồm các biến thể dòng 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" bao gồm các biến thể dòng 0-F;"00C" bao gồm cấu hình dòng 00CCả ba đều chia sẻ cùng một khe cắm bảng đồ họa A16B-2200 và tiêu chuẩn giao diện video, cho phép A16B-2200-0350 phục vụ cả ba từ một số phần duy nhất.

Câu 2: A16B-2200-0350 cho bảng điều khiển CRT hoặc màn hình giám sát riêng biệt?

Máy A16B-2200-0350 phục vụ bảng điều khiển của máy CNC CRT màn hình màu 9 inch được xây dựng trong hoặc liền kề với đơn vị bàn phím MDI là giao diện CNC chính của người vận hành.Đây không phải là một màn hình giám sát máy hoặc một màn hình riêng biệt nó là màn hình giao diện điều khiển cốt lõi của CNC.

Q3: A16B-2200-0350 có thể được cài đặt trong một Series 0-C hiện có một bảng đồ họa đơn màu?

Thay thế một bảng đồ họa đơn sắc với màu A16B-2200-0350 cũng yêu cầu một màn hình CRT màu 9 inch tương thích ¢ một CRT đơn sắc không phản ứng đúng với tín hiệu video màu.Xác nhận rằng màn hình hiện có là một loại màu sắc trước khi lắp đặt A16B-2200-0350Một nâng cấp màn hình có thể cần thiết cùng với bảng đồ họa.

Q4: Việc thay thế A16B-2200-0350 có ảnh hưởng đến các thông số hoặc chương trình CNC không?

Không. Các tham số và chương trình CNC nằm trong các mô-đun SRAM và FROM trên bảng CPU chính. Bảng đồ họa không lưu trữ dữ liệu CNC. Thay thế A16B-2200-0350 không ảnh hưởng đến bất kỳ dữ liệu gia công nào.
