| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-3300-0091 |

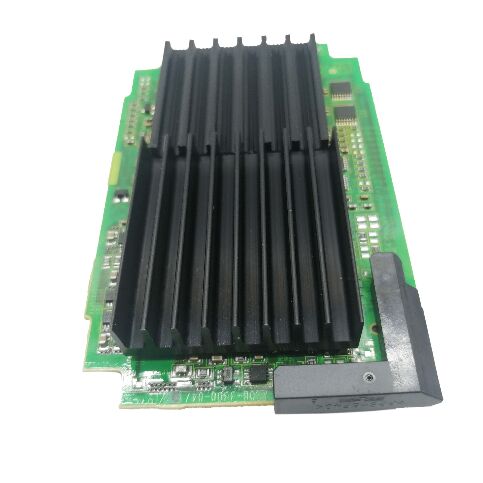

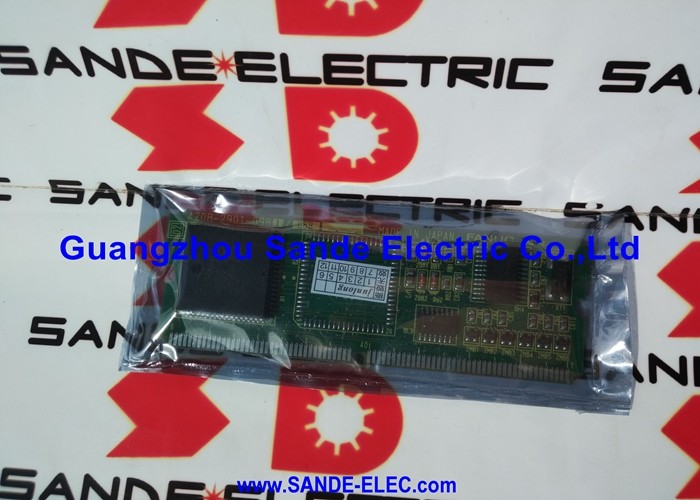

Bo mạch FANUC A20B-3300-0091 là bo mạch điều khiển hiển thị cho màn hình LCD ký tự đơn sắc 7.2 inch trong các hệ thống CNC dòng i của FANUC.
Nó nằm phía sau màn hình LCD bên trong trạm vận hành, được cắm vào bo mạch CPU chính — gắn vật lý vào mặt sau của đơn vị LCD/MDI và tiếp xúc trực tiếp với bảng cắm kết nối nó với logic xử lý trung tâm của CNC.
Mỗi khi người vận hành đọc số chương trình, kiểm tra tham số, xem thông báo lỗi hoặc duyệt qua bảng bù trên bộ điều khiển dòng i đơn sắc 7.2 inch, dữ liệu sẽ đi qua mạch tạo video của bo mạch này trước khi hiển thị trên màn hình.
Chỉ định "chỉ ký tự" là điểm khác biệt chính giữa A20B-3300-0091 và các biến thể hiển thị đồ họa trong dòng A20B-3300. Bo mạch hiển thị ký tự tạo ra tín hiệu video bằng cách sử dụng ROM ký tự — một bảng tra cứu ánh xạ mã ký tự ASCII hoặc tương tự thành các mẫu điểm ảnh.
CNC gửi mã ký tự, và bo mạch hiển thị chuyển đổi chúng thành các mẫu điểm trong chu kỳ quét của LCD.
Phương pháp này hiệu quả về mặt tính toán và tạo ra văn bản sắc nét, dễ đọc cho các màn hình dày đặc dữ liệu mà người vận hành sử dụng nhiều nhất — số chương trình, tọa độ, mã lỗi, tốc độ trục chính — nhưng không thể hiển thị đồ họa bitmap tự do.
Các biến thể hiển thị đồ họa (có trong màn hình đơn sắc có màu hoặc có khả năng đồ họa trên cùng các máy) mang theo mạch bổ sung cấp GPU để hiển thị mô phỏng đường chạy dao, đồ họa dạng sóng và màn hình trợ giúp đồ họa.
A20B-3300-0091 không mang mạch này — và một máy được trang bị bo mạch này sẽ hiển thị một bộ điều khiển không có màn hình mô phỏng đồ họa, ngay cả khi cài đặt tùy chọn của phần mềm CNC được cấu hình để bật đồ họa.
Đối với các địa điểm mà người vận hành dựa vào quy trình làm việc chỉ bằng văn bản, hạn chế này là vô hình; đối với các máy mà hiển thị đường chạy dao đồ họa là kỳ vọng vận hành, thay vào đó cần có bo mạch hiển thị có khả năng đồ họa phù hợp.
| Tham số | Giá trị |
|---|---|
| Kích thước màn hình | 7.2 inch |
| Loại màn hình | Ký tự đơn sắc (không có đồ họa) |
| Dòng tương thích | 16i, 18i, 21i |
| Vị trí bo mạch | Mặt sau của đơn vị LCD/MDI, trên bo mạch CPU chính |
| Giao diện | Cắm vào bảng cắm |
| Trạng thái | Phụ tùng đã ngừng sản xuất |
| Nguồn gốc | Nhật Bản |
Dòng FANUC i (16i, 18i, 21i) cung cấp cho người vận hành nhiều tùy chọn hiển thị tại thời điểm mua máy, và bo mạch hiển thị được lắp đặt tại nhà máy phản ánh cấp độ tùy chọn đã mua.
Ở cấp độ cơ bản: màn hình hiển thị ký tự đơn sắc 7.2 inch — A20B-3300-0091. Nâng cấp lên: màn hình hiển thị đồ họa đơn sắc 7.2 inch (thêm mô phỏng đường chạy dao và chẩn đoán đồ họa).
Ở cấp độ cao nhất: màn hình màu 9 inch hoặc 10.4 inch (đồ họa màu đầy đủ, độ phân giải cao nhất).
Mỗi cấp độ yêu cầu một bo mạch hiển thị khác nhau trên bo mạch CPU chính, và các bo mạch này không thể thay thế cho nhau — màn hình LCD, bo mạch hiển thị và cài đặt tùy chọn hiển thị của phần mềm CNC phải khớp với nhau.
Một máy công cụ được mua với tùy chọn hiển thị chỉ ký tự có thể có các tùy chọn phần mềm bổ sung (tùy chọn đồ họa, DNC2, v.v.) không được kích hoạt trong cấu hình đã cài đặt. Thay đổi phần cứng hiển thị từ ký tự sang đồ họa — thay thế A20B-3300-0091 bằng bo mạch đồ họa phù hợp — không tự động kích hoạt các tính năng phần mềm đồ họa. Cài đặt byte tùy chọn của CNC và có thể là đăng ký tùy chọn của mô-đun FROM cũng phải được cập nhật, điều này thường yêu cầu sự tham gia của FANUC hoặc khóa tùy chọn phù hợp.
Màn hình ký tự hỗ trợ mọi thứ người vận hành cần cho hoạt động máy CNC hàng ngày:
Lựa chọn và nội dung chương trình: Số chương trình bộ phận (định dạng Oxxxx), các khối chương trình (mã G, M, T dưới dạng văn bản) và danh sách thư mục chương trình.
Hiển thị vị trí: Tọa độ máy, tọa độ phôi và khoảng cách còn lại — được cập nhật mỗi chu kỳ quét CNC, hiển thị dưới dạng văn bản số.
Hiển thị lỗi và thông báo: Lỗi hệ thống (lỗi PS, lỗi SV, lỗi OT) với số lỗi và mô tả văn bản, thông báo người vận hành được ghi trong thang đo PMC.
Màn hình tham số: Tất cả các tham số CNC (được đánh số từ 0 đến 9999+) hiển thị dưới dạng giá trị số với số tham số, có thể điều hướng bằng bàn phím MDI.
Hiển thị bù trừ: Bù trừ hình học dao, bù trừ mòn, bù trừ tọa độ làm việc — tất cả các bảng số đọc trực tiếp từ bộ nhớ bù trừ.
Màn hình chẩn đoán và servo: Giá trị đồng hồ đo tải servo, tốc độ trục chính và dữ liệu chẩn đoán dưới dạng số.
Không có mục nào trong số này yêu cầu đồ họa bitmap.
Người vận hành đã làm việc trên các bộ điều khiển FANUC chỉ ký tự nhất quán báo cáo không có hạn chế về quy trình làm việc thực tế cho các hoạt động tiện, phay và mài tiêu chuẩn.
Q1: Các triệu chứng nào trên bảng điều khiển vận hành cho thấy bo mạch A20B-3300-0091 bị lỗi, thay vì chính màn hình LCD?
Chẩn đoán chính là liệu đèn nền LCD có bật hay không. Nếu đèn nền sáng (màn hình phát sáng) nhưng không có ký tự nào xuất hiện, bo mạch hiển thị là nguyên nhân có khả năng — màn hình LCD và bộ biến tần của nó đang hoạt động, nhưng tín hiệu video từ bo mạch hiển thị bị thiếu hoặc bị hỏng.
Nếu đèn nền hoàn toàn tắt, bộ biến tần đèn nền bị lỗi hoặc mạch nguồn màn hình LCD có khả năng là nguyên nhân.
Các dấu hiệu khác của lỗi bo mạch hiển thị: ký tự bị xáo trộn hoặc hiển thị một phần (một số hàng đúng, các hàng khác bị lỗi), màn hình trống với đèn nền bật, hoặc một mẫu tĩnh không cập nhật khi các phím MDI được nhấn. Thay thế bo mạch bằng một đơn vị đã biết là tốt để xác nhận.
Q2: Máy hiện đang có A20B-3300-0091 (hiển thị ký tự). Nó có thể được nâng cấp lên màn hình đồ họa bằng cách thay thế bo mạch này không?
Về mặt vật lý, có — bo mạch hiển thị có khả năng đồ họa cho cùng kích thước màn hình phù hợp với cùng một khe cắm bảng cắm.
Về mặt chức năng, việc nâng cấp cũng yêu cầu tùy chọn hiển thị của CNC phải được kích hoạt trong phần mềm hệ thống (mô-đun FROM), đây là một quy trình đăng ký tùy chọn mà FANUC kiểm soát thông qua hệ thống khóa tùy chọn của họ.
Chỉ riêng bo mạch hiển thị đồ họa, được lắp đặt trên một máy không có tùy chọn đồ họa được đăng ký trong hệ thống của nó, sẽ không tạo ra đầu ra đồ họa.
Nếu máy ban đầu được đặt hàng mà không có tùy chọn đồ họa, việc khôi phục màn hình ký tự bằng cách thay thế A20B-3300-0091 tương tự là con đường đơn giản.
Nếu cần nâng cấp màn hình đồ họa chính hãng, việc đăng ký tùy chọn phải được giải quyết thông qua FANUC hoặc nguồn được ủy quyền của FANUC.
Q3: A20B-3300-0091 có thể thay thế cho các bo mạch hiển thị A20B-3300 khác cho màn hình đơn sắc 7.2 inch không?
Không trực tiếp — trong dòng A20B-3300, các biến thể khác nhau về giao thức giao diện hiển thị, xử lý độ phân giải và khả năng tương thích tùy chọn.
Một bo mạch đơn sắc 7.2 inch có khả năng đồ họa (như A20B-3300-0154 hoặc các bo mạch khác) mang mạch khác và không thể thay thế cho A20B-3300-0091 chỉ ký tự mà không có cài đặt tùy chọn phần mềm tương ứng.
Trong các biến thể chỉ ký tự, các số bộ phận có liên quan chặt chẽ (chia sẻ cùng cấu trúc hậu tố -3300-00xx) nên được xác minh với bo mạch CPU chính và phiên bản phần mềm của máy cụ thể trước khi thay thế.
Tham khảo hướng dẫn kết nối bảng điều khiển vận hành của FANUC (B-63003EN hoặc tương đương cho dòng cụ thể) hoặc tài liệu nối dây của nhà sản xuất máy công cụ để xác nhận biến thể bo mạch hiển thị nào là chính xác.
Q4: A20B-3300-0091 có lưu giữ bất kỳ dữ liệu cụ thể nào của máy (tham số, chương trình) cần được lưu trước khi tháo ra không?
Không. Bo mạch hiển thị là một thiết bị đầu ra video không trạng thái — nó không chứa dữ liệu người dùng, không có tham số máy và không lưu trữ chương trình. Nó chỉ đơn giản chuyển đổi dữ liệu nhận được từ bo mạch CPU chính thành tín hiệu video. Tháo và thay thế nó không yêu cầu sao lưu dữ liệu cụ thể cho bo mạch này.
Tuy nhiên, nếu bo mạch đang được thay thế như một phần của việc thay thế bo mạch CPU chính rộng hơn, tất cả các tham số máy, chương trình và dữ liệu thang đo PMC phải được sao lưu từ CNC trước khi can thiệp vào bo mạch chính. Việc thay thế bo mạch hiển thị tự nó không làm mất dữ liệu đã lưu trữ.
Q5: Cần những biện pháp phòng ngừa nào khi thay thế A20B-3300-0091?
Tắt hoàn toàn máy và đợi cho đến khi bus DC (nếu có bộ khuếch đại trục chính hoặc servo được kết nối) phóng điện trước khi mở bảng điều khiển vận hành. Bo mạch hiển thị được truy cập từ mặt sau của đơn vị LCD/MDI — thường bằng cách tháo nắp sau của vỏ bảng điều khiển.
Bo mạch được kết nối thông qua một đầu nối cạnh bảng cắm và có thể được cố định bằng một hoặc hai vít. Các biện pháp phòng ngừa ESD (dây đeo cổ tay chống tĩnh điện, thảm chống tĩnh điện) là cần thiết khi xử lý bo mạch.
Đảm bảo tất cả các hướng của đầu nối khớp trước khi lắp bo mạch thay thế — lắp sai trên bảng cắm có thể làm hỏng các chân đầu nối. Bật nguồn và xác nhận chức năng hiển thị ký tự trước khi đóng bảng điều khiển.
