| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

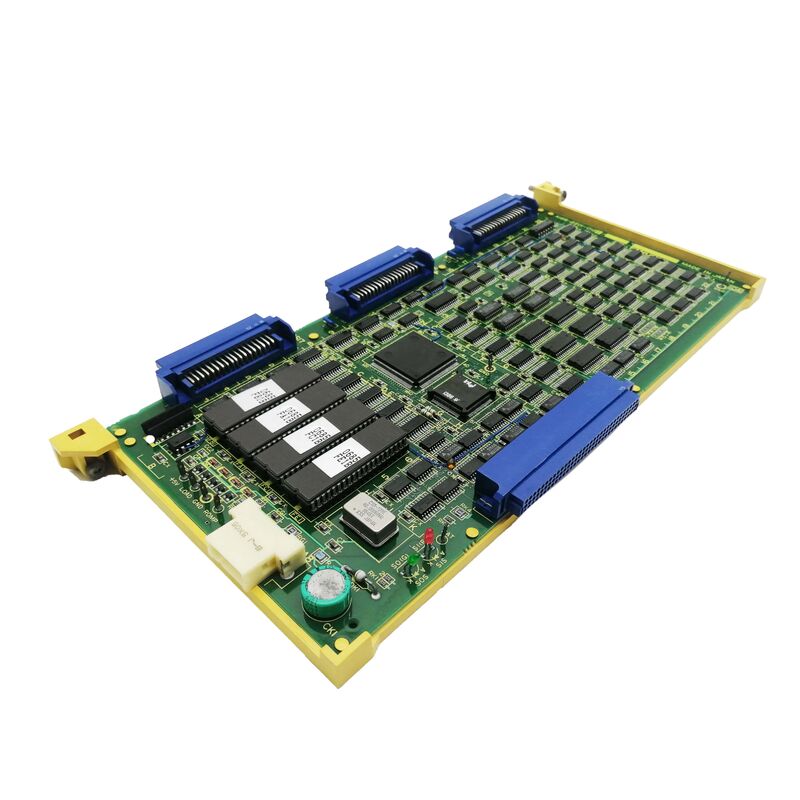

| Số mô hình | A16B-2200-0370 |
"Điều khiển Zero C" trong mô tả sản phẩm đề cập đến FANUC Series 0-C — máy CNC nhỏ gọn của FANUC được bán trên thị trường dưới tên dòng "Zero". Việc đặt tên "Zero" biểu thị một máy CNC nhỏ gọn, tiết kiệm — mạnh mẽ vào thời điểm đó nhưng có giới hạn xác định về số trục. Cấu hình Series 0-C tiêu chuẩn hỗ trợ tối đa 4 trục servo được điều khiển. Đối với hầu hết các máy công cụ CNC thuộc kỷ nguyên Series 0-C, 4 trục là đủ:
| tham số | Giá trị |
|---|---|
| Xử lý | 32-bit |
| Trục được thêm vào | thứ 5 và thứ 6 |
| Cơ sở CNC | Dòng 0-C (Không-C) |
| Loại bảng | PCB mở rộng trục |
| Loạt | A16B-2200 |
Các loại máy cần A16B-2200-0370:
Máy tiện CNC 2 tháp pháo:Trung tâm tiện tháp pháo kép có hai cụm tháp pháo độc lập - mỗi cụm có chuyển động Z và X riêng. Bo mạch chính xử lý tháp pháo chính (Z1, X1 là trục 1 và 2). A16B-2200-0370 thêm trục của tháp pháo thứ hai (Z2, X2 là trục 5 và 6).
Trung tâm gia công CNC có cấu hình 4+2 trục:Một trung tâm gia công có 3 trục tuyến tính chính (X, Y, Z) và 1 trục quay chính có thể thêm 2 trục servo nữa — một trục quay thứ hai và một chức năng servo phụ — yêu cầu mở rộng trục thứ 5 và thứ 6.
Máy đa trục chuyên dụng:Dây chuyển, hệ thống gia công nhiều trạm hoặc máy tự động hóa chuyên dụng được điều khiển bởi CNC Series 0-C có thể cần nhiều hơn 4 trục servo để sắp xếp trình tự bổ sung cơ khí đầy đủ của chúng.
Lỗi bo mạch mở rộng trục máy tiện 0-C tháp pháo đôi:Máy tiện CNC hai tháp pháo FANUC Series 0-C phát triển các cảnh báo servo đặc biệt trên trục của tháp pháo thứ hai (5 và 6). Các trục chính hoạt động bình thường. A16B-2200-0370 được xác định là có lỗi. Việc thay thế khôi phục chức năng trục thứ 5 và thứ 6.Bảo trì bo mạch trục trung tâm gia công 4+2:Một trung tâm gia công Series 0-C với 6 trục được điều khiển sẽ được bảo trì bảng điều khiển. A16B-2200-0370 được thay thế như một phần của quá trình đổi mới hệ thống điều khiển trục toàn diện.
Câu hỏi 1: A16B-2200-0370 có thay thế bo mạch CPU chính không, hay nó được lắp đặt bên cạnh nó?
A16B-2200-0370 là bo mạch mở rộng được lắp đặt cùng với bo mạch CPU chính Series 0-C — không phải là bo mạch thay thế. Bo mạch chính tiếp tục xử lý các trục 1–4 cộng với trục chính. A16B-2200-0370 bổ sung khả năng xử lý cho trục 5 và 6 ở vị trí khe cắm hoặc đầu nối chuyên dụng trên kiến trúc tùy chọn của bo mạch chính. Cả hai bo mạch phải hoạt động tốt để hệ thống 6 trục đầy đủ hoạt động.
Câu hỏi 2: Máy CNC Series 0-C với A16B-2200-0370 có thể hoạt động ở chế độ 4 trục nếu bo mạch mở rộng bị lỗi không?
Khi A16B-2200-0370 bị lỗi, trục thứ 5 và thứ 6 sẽ tạo ra cảnh báo. Việc CNC có thể tiếp tục hoạt động trên 4 trục đầu tiên hay không phụ thuộc vào cấu hình an toàn của máy - một số máy yêu cầu tất cả các trục được cấu hình phải khỏe mạnh trước khi cho phép vận hành. Xác nhận từ hoạt động chương trình PMC của máy xem có thể sử dụng chế độ 4 trục xuống cấp hay không.
Câu hỏi 3: A16B-2200-0370 dành riêng cho Series 0-C hay cũng được sử dụng trong Series 0-D?
Mô tả chỉ định rõ ràng "CHO KIỂM SOÁT ZERO C" — Series 0-C. Series 0-D là thế hệ phần cứng khác với kiến trúc mở rộng trục riêng. Xác nhận từ tài liệu phần cứng hiện hành trước khi lắp A16B-2200-0370 vào hệ thống Series 0-D.
Câu hỏi 4: Việc thay thế A16B-2200-0370 có yêu cầu nhập lại tham số servo cho trục 5 và 6 không?
Không. Các tham số servo cho tất cả sáu trục — bao gồm trục 5 và 6 — nằm trong SRAM chính của CNC. Sau khi lắp A16B-2200-0370 thay thế, CNC áp dụng lại các thông số hiện có cho kênh trục thứ 5 và thứ 6. Xác minh phản hồi servo chính xác trên cả hai trục mở rộng trước khi quay lại sản xuất.
