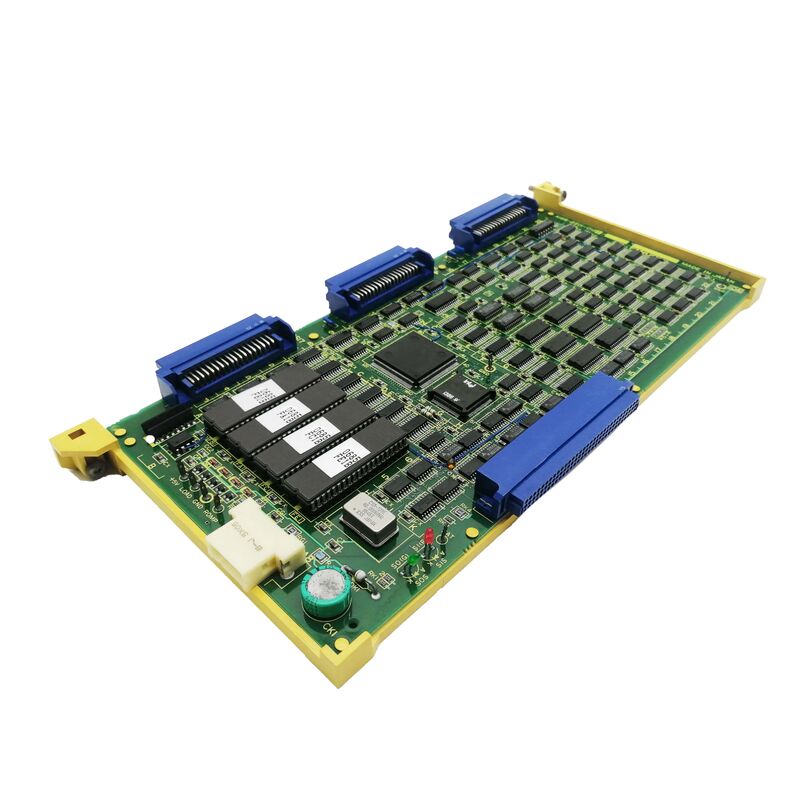

A16B-2200-0391 Bảng mạch PCB Fanuc A16B22000391 AI6B-22OO-O39I

A16B-2200-0391 | Thẻ trục bộ mã hóa xung nối tiếp 2 trục FANUC Series 0-C — PULCO / Loại A / Giao diện servo Alpha / OT-C/D/F

PULCO — Bộ mã hóa xung nối tiếp trên nền tảng Series 0-C

A16B-2200-0391 mang ký hiệu "PULCO" - ký hiệu cô đọng cho Bộ mã hóa xung, xác định loại giao diện bộ mã hóa. Điều này đặt nó vào cấp thẻ trục tiên tiến nhất cho nền tảng Series 0-C.

Bảng phần cứng Series 0-C của KFAS LLC xác nhận sự phát triển của thẻ trục:

A16B-2200-0391 là thế hệ Bộ mã hóa xung nối tiếp dành cho cấu hình 2 trục — thẻ trục có khả năng hoạt động tốt nhất trong dòng 0-C dành cho máy 2 trục.

Thông số kỹ thuật chính

Bộ mã hóa xung nối tiếp - Giao diện bộ mã hóa nâng cao

CNC Electronics xác nhận: "giao diện servo loại A này dành cho bộ khuếch đại servo dòng ALPHA." Dòng Alpha giới thiệu động cơ mã hóa xung nối tiếp cho các máy CNC sản xuất.

Bộ mã hóa xung nối tiếp truyền dữ liệu vị trí dưới dạng tin nhắn kỹ thuật số nối tiếp — thay thế dây tín hiệu song song của các loại bộ mã hóa cũ hơn. Điều này mang lại độ phân giải cao hơn và truyền tín hiệu sạch hơn so với giao diện tương tự hoặc song song 16-bit của các thẻ trục trước đó.

"Loại A" xác định giao thức truyền thông servo kết nối với các ổ đĩa servo dòng Alpha — tiêu chuẩn giao diện tiền FSSB (tiền cáp quang).

Kịch bản ứng dụng

Máy tiện CNC dòng 0-C lỗi 2 trục:Trục Z và X của máy tiện CNC FANUC Series 0-C phát triển các cảnh báo bộ mã hóa xung nối tiếp. A16B-2200-0391 được xác định. Thay thế khôi phục phản hồi vị trí nối tiếp 2 trục.

Nâng cấp hiện đại hóa ổ đĩa 0-C:Máy CNC dòng 0-C sử dụng thẻ trục cũ hơn (A16B-2200-0221) được nâng cấp lên A16B-2200-0391 khi cài đặt ổ đĩa servo Alpha.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa A16B-2200-0391 (PULCO) và A16B-2200-0361 (thẻ trục 32 bit) là gì?

Cả hai đều phục vụ cấu hình 2 trục trên Series 0-C CNC. A16B-2200-0361 sử dụng giao diện 32 bit cho các bộ mã hóa thế hệ trước. A16B-2200-0391 sử dụng giao diện Bộ mã hóa xung nối tiếp dành riêng cho động cơ servo dòng Alpha. Cả hai đều phù hợp với các thế hệ truyền động servo khác nhau và không thể thay thế cho nhau.

Câu hỏi 2: A16B-2200-0391 chỉ phục vụ máy 2 trục phải không?

A16B-2200-0391 được cấu hình cho 1 hoặc 2 trục. CNC Electronics mô tả nó là "bảng trục nối tiếp 1 đến 2". Đối với máy 3/4 trục sử dụng Serial Pulse Coder thì board tương ứng là A16B-2200-0390.

Câu 3: Khả năng tương thích trục chính OT-C, OT-D, OT-F có nghĩa là gì?

Đây là các loại mô-đun điều khiển trục xoay có sẵn cho Series 0-C. CNC Electronics xác nhận A16B-2200-0391 "được thiết kế để chạy với mọi giao diện trục chính và servo OT-C / OT-D / OT-F bao gồm các cấu hình kỹ thuật số, nối tiếp và hiếm khi tương tự."

Câu hỏi 4: Việc thay thế A16B-2200-0391 có yêu cầu nhập lại tham số servo không?

Không. Các tham số servo nằm trong SRAM chính của CNC. Sau khi lắp thay thế, CNC sẽ tự động áp dụng lại các thông số. Xác minh phản hồi servo chính xác trên cả hai trục trước khi quay lại sản xuất.
