| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-3300-0150 |
Mã sản phẩm: A20B-3300-0150
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Mô-đun Đồ họa Màu — Màn hình LCD 10,4 inch
Dòng Bo mạch: A20B-3300
Hệ thống tương thích: FANUC Series 16i, 18i và tương thích
Tình trạng: Ngừng sản xuất bởi Nhà sản xuất

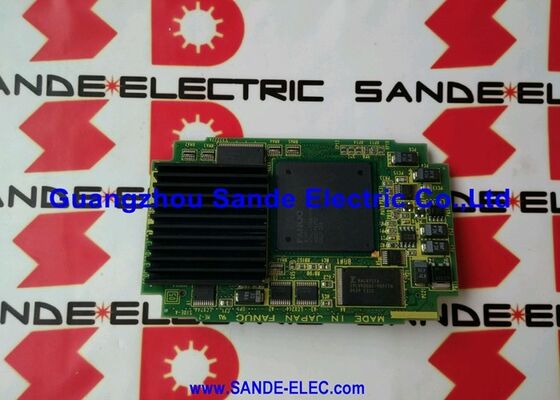

A20B-3300-0150 là mô-đun đồ họa màu 10,4 inch dành cho các hệ thống CNC FANUC Series 16i và 18i. Đây là bo mạch cắm vào chịu trách nhiệm điều khiển màn hình LCD màu 10,4 inch được lắp đặt trên bảng điều khiển vận hành.
Bo mạch cắm trực tiếp vào bo mạch CPU chính của bộ điều khiển 16i hoặc 18i và tạo ra tín hiệu video mà màn hình LCD hiển thị.
Màn hình 10,4 inch là kích thước màn hình tiêu chuẩn cho CNC dòng i của FANUC vào thời điểm các bộ điều khiển này được sản xuất.
Nó cung cấp cho người vận hành một cái nhìn rõ ràng, đầy đủ màu sắc về màn hình CNC — vị trí trục, chương trình đang hoạt động, màn hình tham số, thông báo lỗi, đồ họa đường chạy dao và tất cả các chức năng giao diện khác. Mọi thứ người vận hành nhìn thấy trên màn hình đều đi qua A20B-3300-0150 trước khi nó xuất hiện trên màn hình.
Bo mạch này đã bị FANUC ngừng sản xuất.
Nó vẫn là một hạng mục bảo trì đang hoạt động vì các máy mà nó phục vụ — trung tâm gia công, trung tâm tiện và máy phức hợp dòng 16i và 18i — tiếp tục hoạt động sản xuất trên toàn thế giới.
Khi bo mạch này bị lỗi, màn hình sẽ bị trống. CNC tiếp tục hoạt động bình thường bên trong, nhưng người vận hành mất tất cả phản hồi trực quan.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-3300-0150 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun Đồ họa Màu |
| Dòng Bo mạch | A20B-3300 |
| Kích thước màn hình | 10,4 inch |
| Loại màn hình | LCD màu |
| Độ phân giải | 640 × 480 (VGA) |
| Điện áp đầu vào | 5 V DC |
| Cân nặng | 0,44 kg |
| Hệ thống tương thích | FANUC Series 16i / 18i và tương thích |
| Lắp đặt | Cắm vào bo mạch CPU chính |
| Nhiệt độ hoạt động | 0 – 50°C |
| Tình trạng sản xuất | Ngừng sản xuất bởi Nhà sản xuất |
| Xuất xứ | Nhật Bản |
| Tình trạng sẵn có | Mới (hàng tồn kho) / Đã tân trang / Đã sửa chữa |
640×480 là độ phân giải VGA — 307.200 pixel được sắp xếp theo tỷ lệ khung hình 4:3. Trên màn hình 10,4 inch, điều này cho khoảng 77 pixel mỗi inch. Điều đó đủ để hiển thị văn bản sắc nét, màn hình tham số dễ đọc, thông báo lỗi rõ ràng và đồ họa đường chạy dao hữu ích.
Màu sắc được xử lý hoàn toàn.
A20B-3300-0150 điều khiển màn hình LCD màu, không phải màn hình đơn sắc. Màn hình dòng i của FANUC sử dụng màu sắc để phân biệt các yếu tố trên màn hình — các màu khác nhau cho các trường dữ liệu khác nhau, chỉ báo trạng thái, làm nổi bật lỗi.
Mã hóa trực quan này làm cho giao diện dễ đọc hơn và giúp người vận hành xác định nhanh các trạng thái bất thường.
Một thiết bị thay thế đơn sắc sẽ hiển thị nội dung nhưng không có mã hóa màu làm cho giao diện dễ đọc nhất.
Bo mạch tạo ra tín hiệu video ở định dạng chính xác cho màn hình LCD màu 10,4 inch.
Màn hình và bo mạch được ghép nối — bo mạch thay thế phải có mã sản phẩm chính xác cho loại màn hình được lắp đặt. Các bo mạch cho kích thước màn hình khác hoặc thông số kỹ thuật màn hình khác không thể thay thế cho nhau.
A20B-3300-0150 được gắn trên bo mạch CPU chính của bộ điều khiển Series 16i hoặc 18i. Nó chiếm khe cắm card đồ họa — một ổ cắm chuyên dụng trên bo mạch chính được thiết kế cho mô-đun này. Kết nối cung cấp nguồn hệ thống (5V DC) và dữ liệu video từ bộ xử lý hiển thị của CNC cho bo mạch.
Cách lắp đặt này tích hợp chức năng đồ họa vào cụm bộ điều khiển chính mà không yêu cầu cáp riêng giữa bo mạch xử lý đồ họa và màn hình. Đầu ra video đi trực tiếp từ A20B-3300-0150 đến màn hình LCD thông qua đầu nối đầu vào video của màn hình.
Khi thay thế bo mạch, hãy xác nhận mô-đun thay thế được lắp chắc chắn vào ổ cắm của nó.
Một mô-đun đồ họa lắp không chắc chắn thường tạo ra màn hình trống thay vì bị biến dạng — lắp không chắc chắn làm gián đoạn hoàn toàn đường truyền tín hiệu video.
Sau khi thay thế, bật nguồn hệ thống và xác nhận màn hình hiển thị màn hình khởi động FANUC trước khi coi việc sửa chữa hoàn tất.
Dòng 16i và 18i là những sản phẩm chủ lực của FANUC cho thế hệ CNC đầu những năm 2000.
Chúng điều khiển các trung tâm gia công và trung tâm tiện thuộc mọi loại — VMC nhỏ, trung tâm gia công ngang lớn, trung tâm tiện đa trục, máy phức hợp.
Màn hình màu 10,4 inch là cấu hình tiêu chuẩn trên dòng sản phẩm này.
Các máy được chế tạo dựa trên các bộ điều khiển này hiện đã bước sang thập kỷ thứ hai hoặc thứ ba hoạt động.
Các bộ phận cơ khí — trục chính, ray dẫn, vít me — thường còn tuổi thọ. Các bộ phận điện tử được bảo trì thay vì thay thế. A20B-3300-0150 là một trong những bo mạch giúp các máy này hoạt động.
Vì bo mạch đã ngừng sản xuất, nguồn cung cấp có sẵn đến từ hàng tồn kho ban đầu hoặc các đơn vị đã tân trang.
Kiểm tra trước khi bán là quan trọng đối với các mô-đun hiển thị — một mô-đun có mạch không ổn định có thể hiển thị hành vi khởi động chính xác nhưng bị lỗi trong các điều kiện hiển thị cụ thể.
Nguồn hàng từ các nhà cung cấp kiểm tra dưới tải cung cấp sự đảm bảo tốt hơn so với hàng tồn kho chưa kiểm tra.
Q1: Màn hình LCD 10,4 inch bị trống khi bật nguồn. CNC dường như hoạt động bình thường. Nguyên nhân có phải là A20B-3300-0150 không?
Màn hình trống với hoạt động CNC bình thường phù hợp với lỗi mô-đun đồ họa. Trước khi kết luận bo mạch bị lỗi, hãy kiểm tra kết nối nguồn của màn hình LCD và cáp tín hiệu video giữa màn hình và bo mạch.
Cáp video bị ngắt kết nối sẽ tạo ra màn hình trống độc lập với tình trạng của bo mạch đồ họa.
Nếu nguồn và cáp được xác nhận là tốt và màn hình vẫn trống, mô-đun đồ họa là nghi phạm chính.
Q2: Màn hình hiển thị nhưng màu sắc không chính xác — một số khu vực hiển thị sai màu hoặc nhấp nháy màu. Có phải do bo mạch không?
Lỗi hiển thị màu — sai màu, nhấp nháy màu, mất màu một phần — thường do màn hình LCD bị lỗi hoặc cáp video bị hỏng hơn là do bo mạch đồ họa bị lỗi. Mô-đun đồ họa tạo ra tín hiệu chính xác; màn hình hiển thị nó.
Hư hỏng lớp bộ lọc màu của màn hình hoặc mạch điều khiển LCD tạo ra các bất thường về màu sắc.
Kiểm tra bằng màn hình thay thế đã biết là tốt trước khi thay thế bo mạch đồ họa.
Q3: A20B-3300-0150 có thể điều khiển màn hình LCD có kích thước khác không — ví dụ, màn hình 7,2 inch hoặc 8,4 inch?
Không. A20B-3300-0150 dành riêng cho cấu hình LCD màu 10,4 inch.
Thời gian tín hiệu video, độ phân giải và đặc tính điều khiển được khớp với màn hình 10,4 inch. Các kích thước màn hình khác nhau sử dụng các mô-đun đồ họa khác nhau.
Việc lắp đặt -0150 trong một hệ thống được cấu hình cho kích thước màn hình khác sẽ không tạo ra đầu ra chính xác.
Q4: Sau khi thay thế bo mạch đồ họa, màn hình hiển thị văn bản bị lỗi khi khởi động và sau đó bị trống. Chuyện gì đã xảy ra?
Văn bản bị lỗi trong quá trình khởi động mà sau đó chuyển thành màn hình trống cho thấy bo mạch hoạt động một phần nhưng bị lỗi trước khi màn hình ổn định.
Điều này có thể chỉ ra một bo mạch thay thế bị lỗi một phần hoặc điện áp nguồn không ổn định tại đầu vào 5V của bo mạch.
Đo nguồn điện 5V tại ổ cắm bo mạch chính bằng vôn kế. Điện áp dưới 4,75V hoặc điện áp có gợn sóng đáng kể có thể ngăn mô-đun đồ họa hoạt động đáng tin cậy.
Q5: Có cần thay đổi tham số hoặc cập nhật phần mềm sau khi cài đặt A20B-3300-0150 không?
Thông thường không cần cấu hình lại phần mềm. Mô-đun đồ họa cung cấp chức năng phần cứng — đầu ra video cho màn hình — mà phần mềm CNC sử dụng mà không cần biết phiên bản bo mạch cụ thể nào được cài đặt.
Bật nguồn hệ thống sau khi cài đặt và xác nhận hoạt động hiển thị bình thường.
Nếu các tham số CNC bao gồm cài đặt loại màn hình, hãy xác minh chúng được đặt chính xác cho LCD màu 10,4 inch, nhưng đây sẽ là cài đặt tham số hiện có chứ không phải cài đặt mới do thay thế bo mạch yêu cầu.
