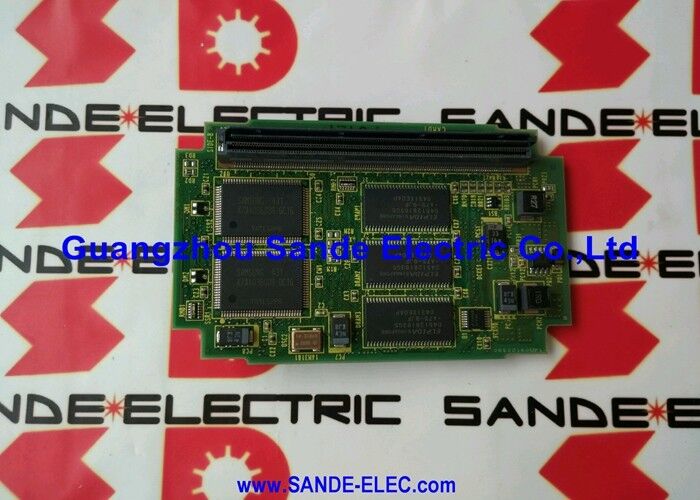

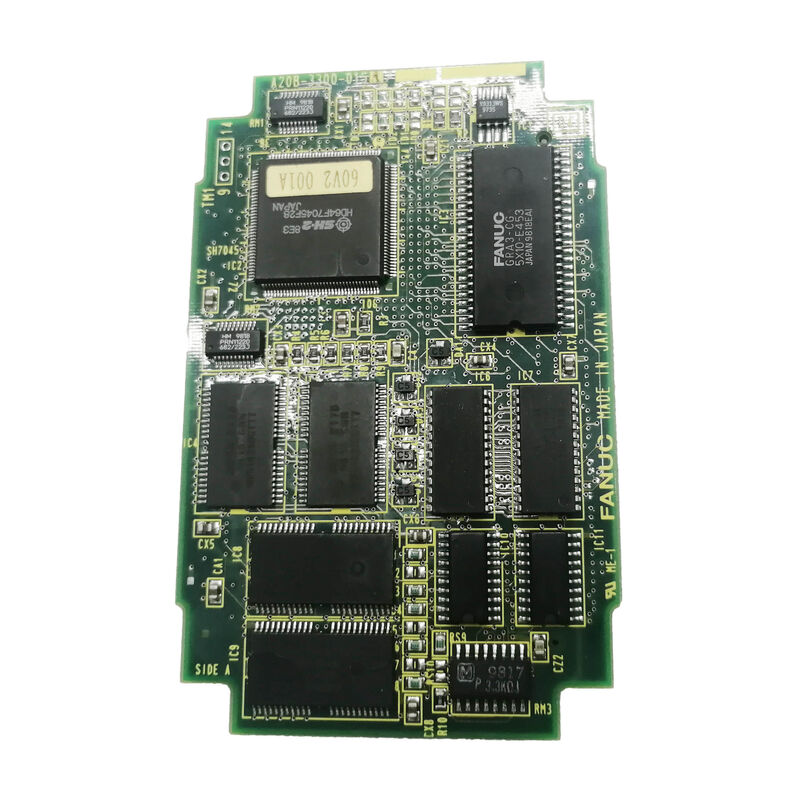

Thẻ điều khiển màn hình Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 7.2-Inch Monochrome Graphics Module Series 16i / 18i / 21i / 20i, Nhật Bản gốc

Số phần:A20B-3300-0154

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:PCB điều khiển màn hình đồ họa đơn sắc (GPU Card)

Dòng bảng:A20B-3300

Loại hiển thị:7.2-inch STN LCD đơn sắc

Hệ thống tương thích:FANUC Series 16i, 18i, 20i, 21i

Tổng quan

A20B-3300-0154 là mô-đun xử lý đồ họa cho bảng điều khiển LCD đơn màu 7,2 inch của FANUC được gắn vào bộ điều khiển CNC Series 16i, 18i, 20i và 21i.Nó là thẻ GPU chuyên dụng một bảng cắm vào được gắn trên mặt sau của bảng chính i-series chịu trách nhiệm cho tất cả xử lý đồ họa và màn hình đầu ra được cung cấp cho 7.2 inch STN mono panel có thể nhìn thấy được người vận hành tại máy.

Mỗi yếu tố hình ảnh trên giao diện máy tính CNC đi qua bảng này.

Danh sách chương trình gia công, hiển thị vị trí trục, văn bản báo động, màn hình tham số và đại diện đường dẫn công cụ đồ họa đều được hiển thị bởi mô-đun này.

Bảng CPU chính xử lý thực thi chương trình, can thiệp chuyển động và xử lý PMC.

Bảng đồ họa này xử lý nhiệm vụ riêng biệt của việc chuyển đổi dữ liệu đó thành đầu ra ma trận chấm được gửi đến bảng điều khiển LCD.

Việc tách xử lý đồ họa thành một bảng chuyên dụng là một phần cố ý của kiến trúc FANUC i-series.CPU chính không bị gánh nặng với các tính toán hiển thị rendering những chạy trên phần cứng xử lý chuyên dụng của A20B-3300-0154.

Điều này cho phép bộ xử lý chính của máy CNC duy trì hiệu suất can thiệp nhất quán bất kể điều gì đang xảy ra trên màn hình.

Bảng được gắn trên mặt sau của bảng CPU chính, bên trong khung nền màu vàng của đơn vị cơ bản i-series.

Nó được cắm vào một ổ cắm chuyên dụng và được đảm bảo bằng bốn kẹp cách.

Vị trí vật lý của nó giữ cho nó được bảo vệ khỏi môi trường máy trong khi vẫn có thể thay thế khi cần thiết.

Các thông số kỹ thuật chính

Màn hình đơn 7,2 inch có ý nghĩa gì đối với việc vận hành máy

FANUC trang bị nhiều máy CNC nhỏ gọn của nó với bảng LCD đơn màu STN 7,2 inch.

Màn hình đơn màu sử dụng ma trận màu đơn thường là các ký tự màu trắng và đồ họa trên nền tối thay vì bảng màu chiếu sáng ngược được sử dụng trong các cấu hình i-series lớn hơn.

Điều này giữ cho đơn vị bảng điều khiển nhỏ gọn và phù hợp với môi trường mà một dấu chân nhỏ quan trọng hơn hiển thị màu sắc.

Người vận hành có thể đọc nội dung chương trình, chỉnh sửa chương trình bộ phận, theo dõi vị trí trục, xem xét và thiết lập tham số và kiểm tra thông báo báo động.Màn hình đơn 2 inch hiển thị đồ họa khung dây của đường dẫn được lập trình đủ để xác minh quỹ đạo chương trình trước khi cắt.

Mô-đun đồ họa xử lý việc hiển thị này: nó nhận dữ liệu đường công cụ từ CPU chính và chuyển đổi nó thành tín hiệu ma trận chấm đơn sắc mà bảng hiển thị.

Khi A20B-3300-0154 thất bại, màn hình hiển thị các triệu chứng cụ thể.

Màn hình trống với máy CNC hoạt động bình thường là phổ biến nhất. Đèn nền của bảng điều khiển có thể vẫn còn sáng nhưng không có ký tự hoặc đồ họa xuất hiện.bởi vì mô-đun đồ họa không tạo ra đầu ra.

Đôi khi một lỗi hiển thị một phần xuất hiện: một số nội dung được hiển thị trong khi các khu vực màn hình khác vẫn trống.

Cài đặt và gỡ bỏ mô-đun đồ họa

Các bảng chính dòng i của FANUC sử dụng phương pháp lắp đặt tiêu chuẩn cho các mô-đun cắm.Để loại bỏ bảng, móng vuốt của mỗi kẹp phân cách được kéo ra ngoài để giải phóng khóa, và bảng nâng ra khỏi ổ cắm.

Việc chèn lại đòi hỏi phải sắp xếp đầu nối của bảng với ổ cắm chính của bảng và nhấn xuống cho đến khi tất cả bốn kẹp bị khóa.

Sự sắp xếp của đầu nối là rất quan trọng.nhưng bảng phải được nhấn đầy đủ vào ổ cắm tham gia một phần tạo ra liên lạc không đáng tin cậy có thể gây ra thất bại hiển thị gián đoạn ngay cả khi bảng chính nó là chức năng.

Sau khi lắp đặt, kiểm tra tất cả bốn khoảng cách được khóa trước khi đóng các đơn vị cơ bản và khôi phục năng lượng.

A20B-3300-0154 là đặc biệt cho cấu hình màn hình đơn 7,2 inch.Màu 4 inchCác mô-đun này không thể thay thế.

Mô-đun chính xác phải được kết hợp với đơn vị bảng điều khiển được sử dụng trên máy.

Câu hỏi thường gặp

Q1: Màn hình hoàn toàn tối ngoại trừ ánh sáng mặt sau. Các báo động CNC là bình thường và máy chạy. Đây là A20B-3300-0154?

Màn hình tối với đèn nền hoạt động và hoạt động CNC bình thường là mô hình thất bại đặc trưng của mô-đun đồ họa.

Bản thân bảng điều khiển đang nhận năng lượng (vì vậy ánh sáng nền), nhưng dữ liệu đồ họa từ màn hình PCB không có.

Kiểm tra đầu tiên các kết nối giữa mô-đun đồ họa và bảng chính một kết nối ngồi một phần tạo ra chính xác triệu chứng này.

Nếu kết nối được xác nhận ngồi, thay thế mô-đun đồ họa.

Q2: A20B-3300-0154 có thể được sử dụng với màn hình 9.5 inch?

Không. A20B-3300-0154 được kết hợp với cấu hình bảng LCD STN đơn 7,2 inch. cấu hình đơn 9,5 inch của FANUC sử dụng một biến thể mô-đun đồ họa khác.

Định dạng tín hiệu, thời gian và kết nối kết nối được phù hợp với loại màn hình cụ thể.

Cài đặt mô-đun đồ họa sai cho một loại bảng nhất định sẽ không tạo ra đầu ra hiển thị hoặc đầu ra hiển thị không chính xác.

Q3: Các đồ họa đường dẫn công cụ trên màn hình kiểm tra chương trình xuất hiện bị méo mó, các đường thẳng bị phá vỡ thành các chấm và đại diện cung bị phân mảnh.

Các lỗi hiển thị trong nội dung đồ họa: đường bị vỡ, vòm bị phân mảnh, ký tự bị hỏng: cho thấy mạch xử lý của mô-đun đồ họa bị lỗi.

Mô-đun đang tạo ra đầu ra, nhưng đầu ra là không chính xác.

Điều này khác với mất toàn bộ màn hình. Những lỗi hiển thị này thường trở nên tồi tệ hơn theo thời gian khi các mạch ASIC hoặc bộ nhớ của bộ xử lý đồ họa bị suy giảm.

Việc thay thế hội đồng quản trị là phản ứng thích hợp.

Q4: Sau khi thay thế A20B-3300-0154, màn hình màu trắng không có nội dung. CNC chạy bình thường. Điều gì nên được kiểm tra?

Màn hình màu trắng sau khi thay thế mô-đun thường chỉ ra một đầu nối không được kết nối đầy đủ hoặc một mô-đun không phù hợp với bảng điều khiển.

Chứng minh số phần của tấm thay thế chính xác phù hợp với tấm bị loại bỏ.

Kiểm tra rằng kết nối được nhấn hoàn toàn vào đầu. Nếu số bộ phận phù hợp và kết nối là chính xác, chu kỳ điện CNC để cho phép hệ thống hiển thị khởi động lại.

Q5: A20B-3300-0154 đã được thay thế nhưng màn hình thỉnh thoảng trở nên trống trong vài giây trước khi phục hồi.?

Bỏ trống liên tục sau khi thay thế cả bảng và bảng điểm đến cáp tín hiệu hiển thị giữa đơn vị cơ bản và bảng.

Nếu dây này bị xáo trộn trong một trong hai lần thay thế và không được đặt lại hoàn toàn, sự tiếp xúc gián đoạn sẽ tạo ra triệu chứng được mô tả.

Kiểm tra các kết nối cáp hiển thị ở cả hai đầu.

Nếu không có dây liên tục với các kết nối cáp được xác nhận, cáp có thể bị hư hỏng và cần phải thay thế.
