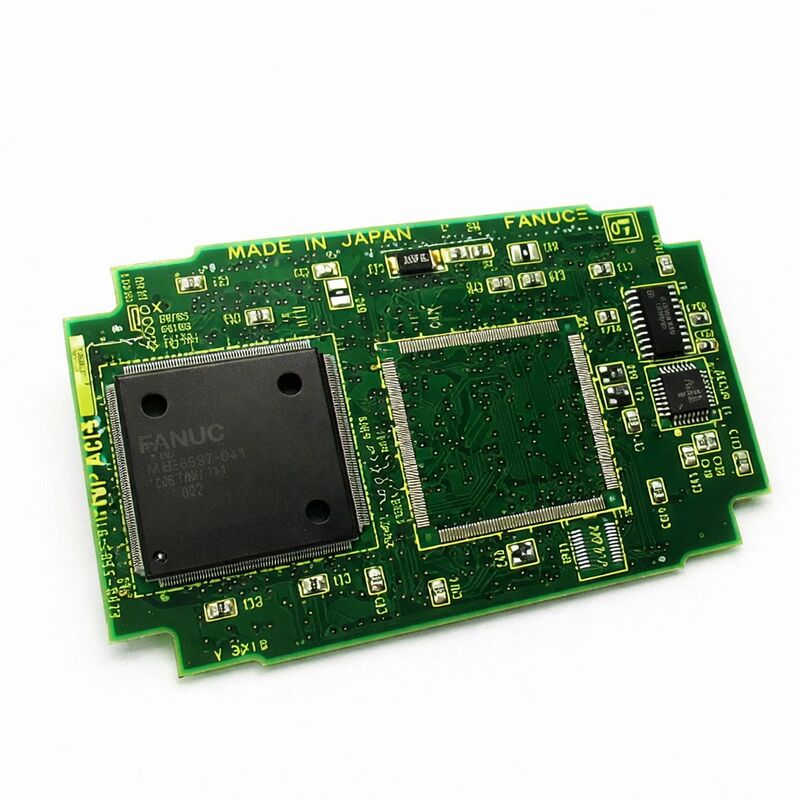

1 Máy Tính Mới Fanuc A20B-3300-0161 PCB Board A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 ∙ CRT Link Display Control Module ∙ A20B-3300 Series, CNC Operator Panel Display PCB, A350-3300-T166, Nhật Bản Origin

Tổng quan

CácFANUC A20B-3300-0161là mô-đun điều khiển màn hình CRT Link bảng nằm ở ngã ba giữa thế giới xử lý của CNC và thế giới hình ảnh của người vận hành.

Mỗi giá trị tham số, dòng chương trình, chuyển hướng công cụ, thông báo báo động, hiển thị tọa độ,và màn hình đồ họa xuất hiện trên bảng điều khiển của FANUC CNC đi qua mô-đun này trước khi đạt đến màn hìnhNếu nó không hoạt động đúng cách, người vận hành thực sự bị mù về trạng thái của máy CNC, một tình trạng mà, tùy thuộc vào loại máy và hoạt động,có thể dao động từ sự bất tiện đến sự cố ngừng sản xuất.

Định nghĩa "CRT Link" trong mô tả chính thức phản ánh kiến trúc của bảng.A20B-3300-0161 nhận dữ liệu hiển thị từ CPU chính thông qua một kết nối bus nội bộ (cổng giao diện liên kết CRT) và xử lý tất cả các thời gian, tạo tín hiệu video, và hiển thị làm mới trên mạch của riêng nó.

Sự tách biệt này có giá trị về mặt chức năng: việc làm mới màn hình phải diễn ra liên tục và trong khoảng thời gian chính xác để duy trì một mức ổn định,hình ảnh không nhấp nháy nhưng các yêu cầu thời gian này mâu thuẫn với yêu cầu chu kỳ điều khiển của CNC.

Một mô-đun hiển thị chuyên dụng giải quyết xung đột này bằng cách cung cấp cho chức năng hiển thị tài nguyên xử lý của riêng nó.

Gia đình A20B-3300 bao gồm phạm vi mô-đun hiển thị của FANUC trên nhiều thế hệ và loại màn hình CNC.đơn màu so với màu sắc, kích thước màn hình khác nhau (7,2 inch, 9,5 inch, 10,4 inch), chỉ có ký tự so với khả năng đồ họa, và được trang bị Ethernet so với không có Ethernet.

A20B-3300-0161 là một biến thể cụ thể trong phạm vi này, có thể xác định bằng tham chiếu chéo A350-3300-T166 của nó cũng xuất hiện trong tài liệu phụ tùng của FANUC.

Các thông số kỹ thuật chính

A20B-3300-0161 thực sự làm gì?

Con đường từ dữ liệu CNC đến những gì hiển thị trên màn hình bao gồm một số bước xử lý mà A20B-3300-0161 xử lý:

Tạo nhân vật:Khi máy CNC cần hiển thị số tham số, giá trị tọa độ, thông báo báo động hoặc dòng chương trình, nó gửi mã ký tự (ASCII hoặc tương tự) đến mô-đun hiển thị.Các mô-đun chứa một mã ROM máy tạo ký tự mà bản đồ các mã này để mô hình pixel.

Mỗi ký tự và biểu tượng chữ số xuất hiện trên màn hình CNC hiển thị ký tự được hiển thị bởi mạch tạo ký tự này trong mô-đun hiển thị.

Quá trình hiển thị đồ họa (đối với các mô-đun hiển thị có khả năng đồ họa):Đối với các biến thể hiển thị tiên tiến hơn hỗ trợ các chức năng đồ họa ✓ mô phỏng đường dẫn công cụ, hiển thị hình sóng,Các biểu diễn đồ họa 3D ️ mô-đun hiển thị chứa một bộ xử lý đồ họa chuyên dụng hiển thị đồ họa bitmap từ dữ liệu tọa độ được gửi bởi CPU chính của CNC.

Việc xử lý đồ họa này sẽ tiêu thụ băng thông CPU chính đáng kể nếu không được chuyển sang mô-đun hiển thị.

Hiển thị thời gian và đồng bộ hóa:Màn hình CRT (và những người kế nhiệm LCD) yêu cầu các tín hiệu đồng bộ ngang và dọc chính xác để duy trì hình ảnh ổn định.

Mô-đun hiển thị tạo ra các tín hiệu thời gian này và đảm bảo đầu ra dữ liệu video được đồng bộ hóa với chúng, tạo ra mộthình ảnh được đóng khung chính xác bất kể CPU chính của CNC đang làm gì.

Khả năng phát tín hiệu video:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.

Thất bại mô-đun hiển thị

Sự cố của A20B-3300-0161 xuất hiện theo những cách ngay lập tức hiển nhiên nhưng đôi khi gây hiểu lầm về ý nghĩa của chúng:

Màn hình trống:Ánh sáng nền màn hình (nếu là LCD) hoặc ống điện áp cao (nếu là CRT) hoạt động - bạn có thể phát hiện điều này bằng ánh sáng mờ hoặc nhiệt độ - nhưng không có gì xuất hiện trên màn hình.

Điều này cho thấy phần cứng màn hình được cấp năng lượng nhưng không nhận được tín hiệu video hợp lệ.

Hiển thị bị biến dạng hoặc bị đóng băng:Các ký tự xuất hiện trong các vị trí ngẫu nhiên, các khối màn hình hiển thị các mô hình vô nghĩa, hoặc màn hình được đóng băng trên một hình ảnh trong khi CNC đang phản ứng với đầu vào bình thường (bạn có thể nghe thấy spindle,trục di chuyển, v.v.).

Điều này cho thấy mô-đun hiển thị có chức năng một phần nhưng mạch nội bộ của nó có lỗi gây ra đầu ra không chính xác.

Sự cố hiển thị một phầnMột số khu vực của màn hình là chính xác (như các nhãn softkey ở phía dưới, ví dụ) trong khi các khu vực khác hiển thị dữ liệu được mã hóa,hoặc một loại hiển thị cụ thể (đồ họa) bị hỏng trong khi hiển thị ký tự là chính xác.

Đây là một chỉ số chẩn đoán hữu ích: sự cố hiển thị đồ họa với hiển thị ký tự chính xác cho thấy lỗi trong mạch xử lý đồ họa của mô-đun,không phải là thế hệ ký tự hoặc đầu ra video cơ bản.

Hiển thị bình thường trên một số màn hình, trống trên những người khác:Nếu màn hình trạng thái cơ bản của CNC hiển thị chính xác nhưng chuyển sang màn hình đường dẫn công cụ đồ họa làm cho màn hình trở nên trống, phần đồ họa của mô-đun hiển thị là đáng ngờ.

Điều gì không thay đổi khi A20B-3300-0161 được thay thế

Một điểm quan trọng cho kế hoạch bảo trì: mô-đun điều khiển hiển thị không lưu trữ bất kỳ dữ liệu CNC nào. Không thông số máy, không chương trình bộ phận, không dữ liệu thang PMC,không có sự thay đổi công cụ không có gì trong mô-đun hiển thịNó là một bộ xử lý hiển thị không trạng thái. Thay thế nó không yêu cầu sao lưu dữ liệu và không phục hồi tham số.

Hành động duy nhất sau khi thay thế là xác minh rằng màn hình hiển thị chính xác trên các loại màn hình khác nhau của CNC.

Điều này khác với việc thay thế một bảng CPU chính hoặc một mô-đun SRAM, trong đó các quy trình sao lưu và khôi phục dữ liệu toàn diện là bắt buộc.

Thay thế mô-đun hiển thị là một trong những hoạt động sửa chữa sạch nhất trong bảo trì FANUC CNC thay đổi bảng, bật điện, xác nhận màn hình đang hoạt động.

Câu hỏi thường gặp

Q1: Các trục CNC và trục hoạt động bình thường nhưng màn hình trống. Điều này có xác nhận A20B-3300-0161 đã thất bại không?

Màn hình trống với trục và trục CNC hoạt động khác gợi ý mạnh mẽ về sự cố của mô-đun hiển thị nhưng xác nhận điều này bằng cách kiểm tra nguồn cung cấp điện và cáp của đơn vị hiển thị trước.

Đơn vị hiển thị (LCD / CRT) có kết nối điện riêng; nếu đơn vị hiển thị bị mất điện, màn hình sẽ tối bất kể trạng thái của mô-đun hiển thị.

Nếu đơn vị hiển thị được xác nhận là được bật điện (đánh đèn nền bật, biến tần hoạt động cho LCD) nhưng không hiển thị hình ảnh, mô-đun hiển thị là nghi phạm tiếp theo.

Một xác nhận nhanh chóng là quan sát xem các chỉ số LED của CNC trên bảng chính có hiển thị trạng thái hoạt động bình thường hay không.

Q2: Có thể thay thế A20B-3300-0161 bằng biến thể A20B-3300-0162 liền kề không?

Các -0161 và -0162 là các bảng khác nhau trong gia đình mô-đun hiển thị A20B-3300, chúng xử lý các cấu hình hiển thị hoặc thế hệ CNC khác nhau.

Chúng không thể được trao đổi tự do. Mô-đun cụ thể cần thiết được xác định bởi bảng CPU chính nó được gắn trên và đơn vị hiển thị được kết nối với hệ thống.

Xem hướng dẫn kết nối phần cứng của máy CNC hoặc khớp số bộ phận chính xác từ nhãn của bảng được cài đặt.Sử dụng một biến thể không chính xác sẽ dẫn đến một màn hình không chức năng ngay cả khi bản thân bảng là lành mạnh.

Q3: Có bất kỳ rủi ro nào đối với dữ liệu của CNC khi thay thế mô-đun hiển thị?

Không. A20B-3300-0161 không lưu trữ dữ liệu cụ thể cho máy. Các tham số, chương trình, thang PMC, và chuyển hướng tất cả đều nằm trong các mô-đun SRAM và FROM trên bảng CPU chính,không bị xáo trộn do thay thế mô-đun hiển thị.

Tắt máy CNC hoàn toàn trước khi tháo hoặc lắp đặt mô-đun hiển thị, đây là một biện pháp phòng ngừa ESD và an toàn, nhưng không cần sao lưu dữ liệu cụ thể cho thủ tục này.

Câu 4: Màn hình hiển thị một số nội dung chính xác (những phím mềm, tiêu đề trang) nhưng các phần khác bị xáo trộn.

Sự hư hỏng hiển thị một phần với một số nội dung chính xác thường chỉ ra lỗi trong một subsection cụ thể của mạch của mô-đun hiển thị chứ không phải là lỗi hoàn toàn.

Nếu các nhãn softkey ở dưới cùng màn hình là chính xác nhưng khu vực dữ liệu chính bị xáo trộn, trình tạo ký tự cho các yếu tố UI cơ bản hoạt động nhưng mạch hiển thị dữ liệu bị lỗi.

Nếu các màn hình ký tự (các tham số, dịch chuyển, chương trình) là chính xác nhưng màn hình đồ họa (con đường công cụ, hình sóng) bị hư hỏng, phần phụ hiển thị đồ họa đã thất bại.

Những triệu chứng này xác nhận mô-đun hiển thị là nguồn lỗi và giúp các trung tâm sửa chữa chẩn đoán mạch cụ thể nào cần giải quyết.

Q5: A20B-3300-0161 nên được xử lý như thế nào trong quá trình lưu trữ và vận chuyển để ngăn ngừa hư hỏng?

Bảng phải được giữ trong một túi chống tĩnh tại mọi thời điểm khi không được lắp đặt cả để lưu trữ và trong quá trình vận chuyển.

Cần tránh nhiệt độ cực đoan: lưu trữ dưới -20 °C hoặc trên +60 °C có nguy cơ làm hỏng bán dẫn và căng khớp hàn do chu kỳ nhiệt.

Bảng không nên đặt mặt xuống trên bề mặt cứng (hư hỏng thành phần), chồng lên nhau với các tấm khác không có bọt chống tĩnh giữa chúng (hư hỏng tiếp xúc và ESD),hoặc được vận chuyển trong các hộp bông thông thường mà không có bao bì chống tĩnh (sự tích tụ điện tích tĩnh trong quá trình vận chuyển).

Một túi bảo vệ chống tĩnh đặc biệt được làm bên trong một hộp bìa cứng với lớp phủ bọt ở mọi bên là gói vận chuyển tối thiểu được chấp nhận.
