FANUC A20B-3300-0240 | Mô-đun Điều khiển Servo FSSB i-B Series 8 Trục — CNC Series 16i / 18i / 21i / 0i

Mã sản phẩm: A20B-3300-0240

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Loại sản phẩm: Mô-đun Điều khiển Servo FSSB — Bo mạch cắm PCB Series i-B

Khả năng trục: Lên đến 8 trục

Giao diện: FSSB (Fiber-optic Serial Servo Bus)

Tám Trục, Một Bo Mạch Cắm

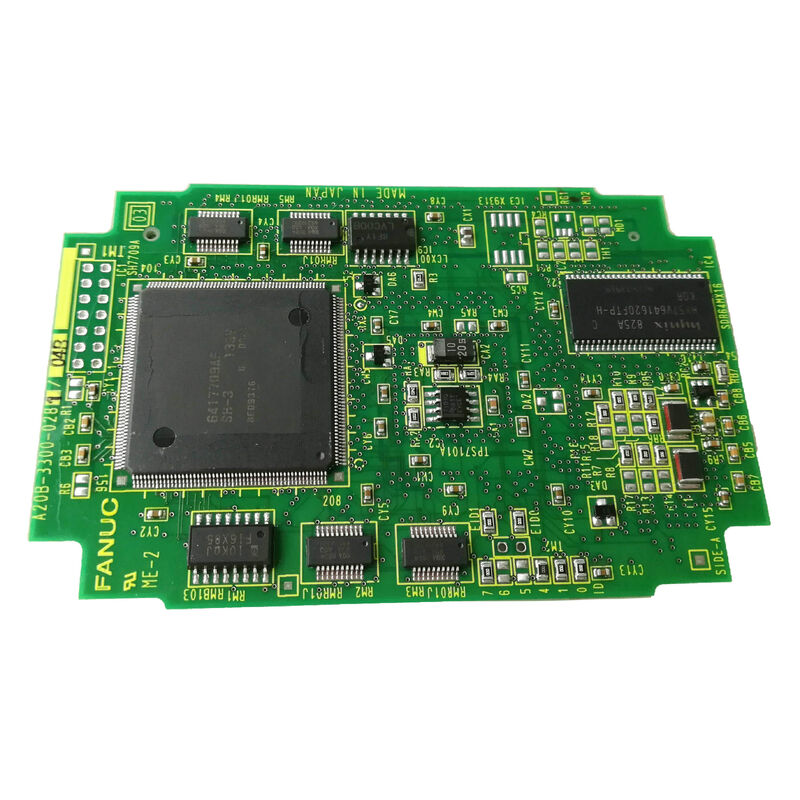

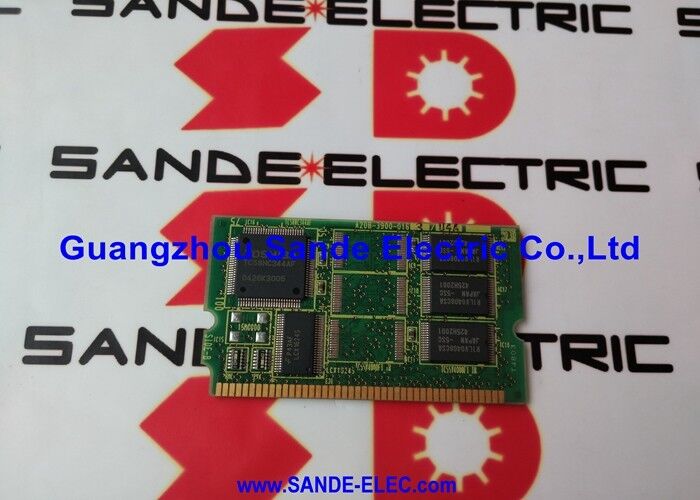

A20B-3300-0240 là mô-đun điều khiển servo FSSB 8 trục cho CNC Series i-B của FANUC — bo mạch cắm PCB xử lý điều khiển trục servo cho tối đa tám trục được điều khiển từ một bo mạch duy nhất gắn trên CPU chính của Series i-B. Nó sử dụng FSSB (Fiber-optic Serial Servo Bus) để giao tiếp với bộ khuếch đại servo theo thời gian thực, truyền lệnh vận tốc và vị trí đến các ổ đĩa và nhận phản hồi bộ mã hóa trong mỗi chu kỳ điều khiển.

Dòng A20B-3300 bao gồm các mô-đun servo cắm cho bộ điều khiển CNC Series i-B (16i-B, 18i-B, 21i-B). Mỗi bo mạch quản lý giao tiếp trục servo thông qua một hoặc nhiều kênh cáp quang FSSB, với số lượng trục và kênh FSSB thay đổi tùy theo loại mô-đun. A20B-3300-0240 hỗ trợ tối đa 8 trục — số lượng trục cao nhất trong phạm vi bo mạch đơn tiêu chuẩn cho thế hệ CNC này.

Trong dòng A20B-3300, các mã sản phẩm lân cận xử lý các cấu hình số lượng trục khác nhau:

Mô-đun phù hợp cho một CNC cụ thể phụ thuộc vào số lượng trục được cấu hình và liệu điều khiển servo HRV (High Response Vector) có được yêu cầu hay không. Xác nhận mã sản phẩm của bo mạch đã lắp đặt từ nhãn của nó trước khi đặt hàng thay thế.

FSSB và Kiến trúc i-B

FSSB thay thế dây nối PWM song song của các thế hệ ổ đĩa FANUC trước đó bằng một chuỗi cáp quang duy nhất kết nối CNC với các bộ khuếch đại servo của nó. Mỗi kênh FSSB từ A20B-3300-0240 kết nối với một chuỗi các bộ khuếch đại servo, với mỗi bộ khuếch đại được xác định bằng vị trí của nó trong chuỗi. Kết nối cáp quang cung cấp khả năng chống nhiễu trong môi trường nhiễu điện từ cao bên trong tủ máy CNC.

Mô-đun cắm vào bo mạch CPU chính của Series i-B cùng với mô-đun bộ xử lý CPU, các mô-đun DIMM bộ nhớ (FROM và SRAM) và mô-đun hiển thị đồ họa. Cùng nhau, các bo mạch cắm này tạo thành bộ điều khiển CNC hoàn chỉnh. A20B-3300-0240 không chứa tham số CNC — tất cả cấu hình trục và tham số servo đều nằm trong mô-đun SRAM và bộ nhớ được sao lưu bằng pin của CNC.

Thông số kỹ thuật chính

Hỏi đáp

Q1: Lỗi FSSB xuất hiện trên nhiều trục cùng lúc sau khi mô-đun này được lắp lại. Cần kiểm tra những gì?

Các lỗi FSSB đa trục sau khi xử lý mô-đun trước tiên chỉ ra việc lắp đầu nối của mô-đun trên bo mạch CPU chính — một tiếp điểm không ổn định trên bất kỳ chân nào của đầu nối cạnh của mô-đun sẽ tạo ra chính xác triệu chứng này. Tháo mô-đun hoàn toàn, kiểm tra đầu nối xem có bị cong hoặc bẩn chân không, lắp lại chắc chắn và kiểm tra lại. Nếu lỗi vẫn tiếp diễn, hãy kiểm tra các kết nối cáp quang FSSB tại các cổng quang của mô-đun xem có bị bẩn hoặc hư hỏng không.

Q2: A20B-3300-0240 (8 trục) có hoạt động trong CNC chỉ sử dụng 6 trục không?

Có. Mô-đun hỗ trợ tối đa 8 trục nhưng không yêu cầu tất cả 8 trục phải được gán. Trong một CNC được cấu hình cho 6 trục, hai vị trí trục FSSB không sử dụng sẽ đơn giản là không được gán trong bảng tham số trục của CNC. Mô-đun hoạt động bình thường với số lượng trục được cấu hình ít hơn số lượng tối đa của nó.

Q3: Việc thay thế mô-đun này có yêu cầu nhập lại tham số không?

A20B-3300-0240 không chứa tham số CNC. Tất cả các tham số trục servo đều nằm trong bộ nhớ SRAM và FROM của CNC. Sau khi lắp mô-đun thay thế, CNC sẽ đọc các tham số của nó một cách bình thường khi khởi động. Không cần nhập lại tham số cho việc thay thế mô-đun tương đương, miễn là nội dung SRAM ban đầu còn nguyên vẹn.

Q4: Sự khác biệt giữa A20B-3300-0240 tiêu chuẩn và phiên bản HRV A20B-3300-0248 là gì?

A20B-3300-0248 là phiên bản HRV (High Response Vector), hỗ trợ tốc độ cập nhật vòng lặp servo cao hơn để điều khiển trục phản ứng nhanh hơn — đặc biệt liên quan đến các ứng dụng gia công tốc độ cao. 0240 là phiên bản tiêu chuẩn. Cả hai đều cắm vào cùng một bo mạch CPU chính của Series i-B. Phiên bản phù hợp được xác định bởi cấu hình phần mềm servo của CNC — điều khiển HRV yêu cầu mô-đun HRV và các tham số phần mềm servo tương ứng.

Q5: A20B-3300-0240 được lấy từ đâu?

Thị trường phụ tùng CNC FANUC có sẵn hàng trao đổi và hàng dư cho các mô-đun servo dòng A20B-3300. Cả 0240 và các phiên bản liên quan chặt chẽ đều được giao dịch tích cực do số lượng lớn máy 16i/18i/21i đã được lắp đặt và vẫn đang được sản xuất. Xác nhận hậu tố chính xác (0240) từ nhãn của mô-đun đã lắp đặt — không chấp nhận số liền kề mà không xác minh số lượng trục và khả năng tương thích HRV. Yêu cầu kiểm tra chức năng trên thiết bị thử nghiệm CNC tương thích trước khi chấp nhận bất kỳ đơn vị trao đổi nào.
