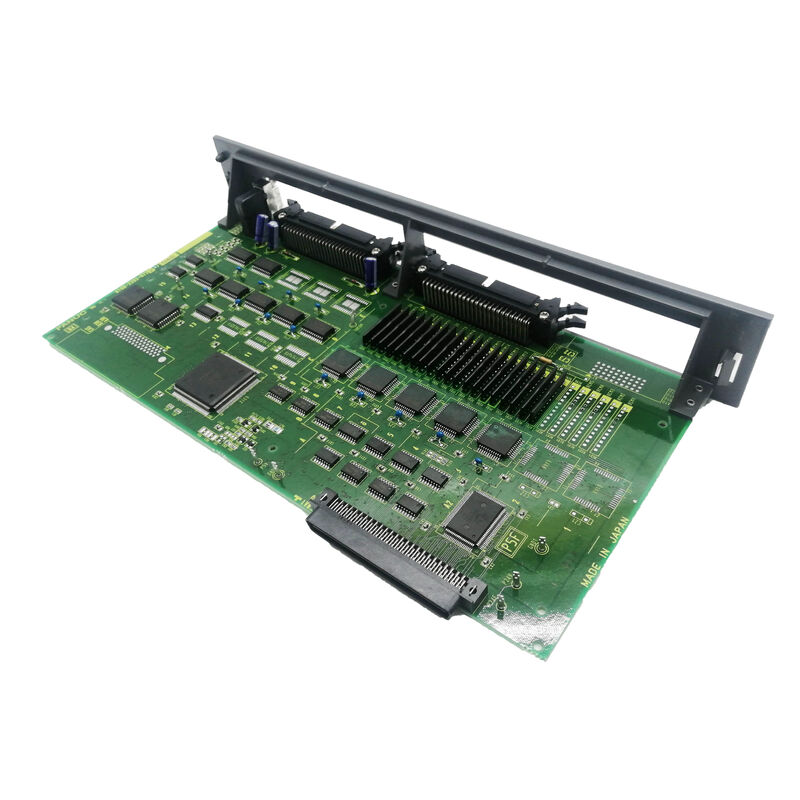

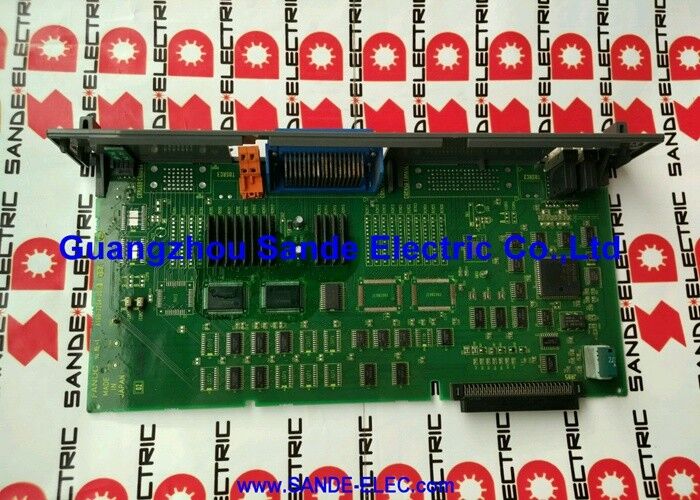

A16B-2200-0900 Bảng mạch PCB Fanuc A16B22000900 AI6B-22OO-O9OO

A16B-2200-0900∙ FANUC Series 16-A CPU chính PCB F-16M / F-16T / 4-Axis / CRT / MDI / RS-232 / First-Wave Series 16

Dòng 16-A ️ Làn sóng đầu tiên của máy CNC hiện đại của FANUC

CNC Electronics xác nhận: "Fanuc A16B-2200-0900 thẻ chính. Một phần của làn sóng đầu tiên của 16, 18 và 21 hệ thống điều khiển.

"Làn sóng đầu tiên" là bối cảnh quan trọng. Dòng 16-A là thế hệ đầu tiên của FANUC Model A của Dòng 16 CNC, phần cứng sản xuất ban đầu, trước khi sửa đổi Model B sau đó.Những máy này đại diện cho khả năng CNC của FANUC tại thời điểm họ được giới thiệu: điều khiển đa trục nhỏ gọn trong kiến trúc bảng chính tích hợp.

"A" trong 16-A xác định thế hệ phần cứng, mô hình đầu tiên của nền tảng phần cứng Series 16,phục vụ cả hai cấu hình trung tâm gia công F-16M và trung tâm quay F-16T từ một bảng CPU chính duy nhất.

Các thông số kỹ thuật chính

A16B-2200-0900 làm gì

CNC Electronics chi tiết bộ chức năng hoàn chỉnh:

Điều khiển tự động 4 trục:Động lên đến 4 trục servo thông qua giao diện loại A hoặc loại B. Cả hai loại giao diện đều kết nối CPU chính với bộ khuếch đại servoLoại B sử dụng giao diện số hàng loạt (một tiền thân sớm của FSSB).

Một trục:Cung cấp lệnh tốc độ trục và giao diện phản hồi cho một động cơ trục.

Khả năng hiển thị CRT:Tạo tín hiệu video cho màn hình CRT của máy CNC màn hình hiển thị của người vận hành để hiển thị chương trình, nhập tham số và chẩn đoán.

Bàn phím MDI:Quản lý bàn phím MDI cho nhập dữ liệu thủ công ¢ nhập chương trình, thay đổi tham số và các hoạt động chạy bộ thủ công.

Truyền thông RS-232C:Cung cấp các kênh tuần tự RS-232C để tải lên / tải xuống chương trình giữa CNC và máy tính cá nhân, và cho "đưa nhỏ giọt" (quá trình DNC trong đó chương trình được phát trực tuyến từ máy tính cá nhân trong khi gia công).

Phản hồi quy mô tuyến tính:Ngoài 4 bộ mã hóa động cơ servo,bảng hỗ trợ 4 đầu vào quy mô tuyến tính cho phép đo vị trí trực tiếp từ slide của máy cho phản hồi vòng kín độc lập với bộ mã hóa động cơ.

Các kịch bản ứng dụng

16-A lỗi bảng chính CNC:Một trung tâm gia công FANUC Series 16-A mất chức năng CNC không hiển thị, không điều khiển trục. A16B-2200-0900 được xác định là lỗi chính của bảng. Thay thế khôi phục hoạt động CNC đầy đủ của F-16M.

Bảo trì giao thông lõi:Một dây chuyền sản xuất chạy các máy CNC Series 16-A tham gia chương trình trao đổi cốt lõi của MRO Electric

Câu hỏi thường gặp

Q1: Sự khác biệt giữa cấu hình F-16M (máy chế) và F-16T (chuyển) trên cùng một bảng A16B-2200-0900 là gì?

Phần cứng A16B-2200-0900 giống nhau cho cả F-16M và F-16T.Sự khác biệt là trong phần mềm hệ thống CNC các mô-đun FROM được tải với phần mềm trung tâm gia công (chu kỳ mã G cho xay) so với phần mềm trung tâm quay (chu kỳ mã G cho quay)Các mô-đun SMD và phần cứng bảng cơ sở phục vụ cả hai cấu hình.

Q2: "Giao diện loại A hoặc loại B" có nghĩa là gì đối với 4 trục?

Loại A là một giao diện lệnh tốc độ tương tự, CPU chính gửi một điện áp tương tự ± 10V đại diện cho tốc độ được chỉ định đến mỗi bộ khuếch đại động cơ trục.Loại B là một giao diện kỹ thuật số hàng loạt một bus servo kỹ thuật số FANUC ban đầu sử dụng một giao thức hàng loạt. Loại giao diện cụ thể trong một máy nhất định được xác định bởi các ổ servo được cài đặt. Cả hai đều là công nghệ giao diện trước FSSB (trước sợi quang).

Q3: A16B-2200-0900 giống như A16B-2202-0860 (CPU chính dòng 18-B)?

Số A16B-2200-0900 là bộ xử lý chính Series 16-A - một thế hệ phần cứng Model A cũ hơn cho nền tảng Series 16.A16B-2202-0860 là bộ xử lý chính Series 18-B, thế hệ Model B mới hơn cho nền tảng Series 18.. Dòng phần cứng khác nhau (A16B-2200 so với A16B-2202), các thế hệ CNC khác nhau (Mô hình A so với Mô hình B), không thể hoán đổi.

Q4: Thay thế A16B-2200-0900 có yêu cầu tải lại tham số không?

Các tham số CNC nằm trong các mô-đun SRAM. Nếu các mô-đun SRAM còn nguyên vẹn và được chuyển đến bảng thay thế, tất cả các tham số sẽ được bảo tồn. Nếu dữ liệu SRAM bị mất,các tham số phải được khôi phục từ sao lưuLuôn sao lưu tất cả các thông số trước khi bất kỳ bảo trì bảng chính.
