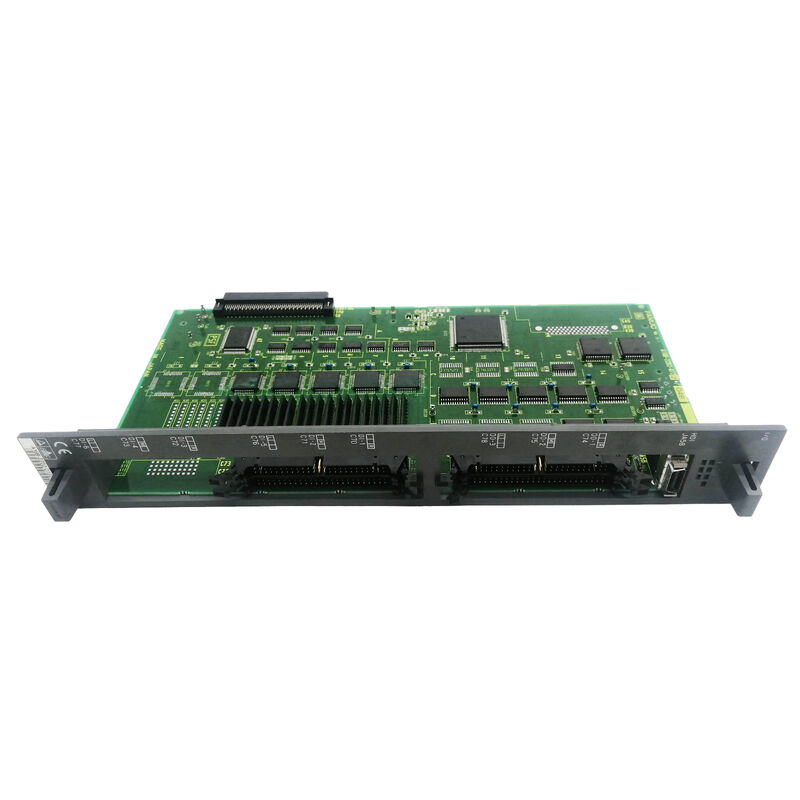

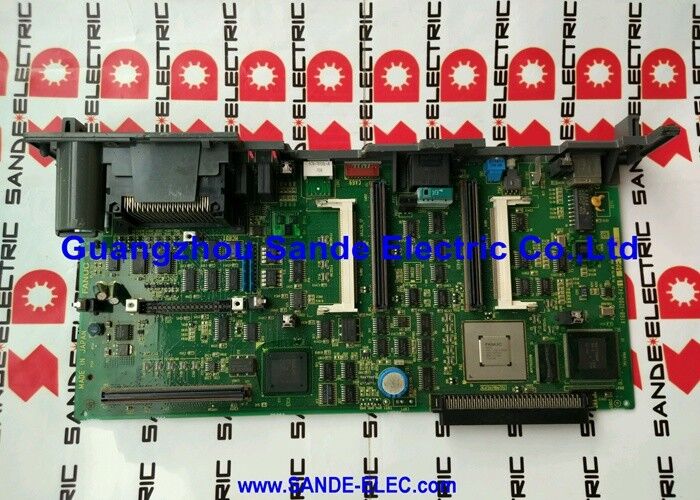

A16B-2200-0910 Bảng mạch PCB Fanuc A16B22000910 AI6B-22OO-O9IO

A16B-2200-0910∙ FANUC Series 16 Option 1 Bảng đồ họa W/RS-232 / F-16 CNC / Graphics Expansion / Option Slot PCB

Tùy chọn 1 ️ Khung mở rộng đồ họa và truyền thông

Kiến trúc CNC Series 16 bao gồm các khe cắm tùy chọn vị trí được xác định trên bảng chính nơi các thẻ chức năng bổ sung mở rộng CNC vượt ra ngoài khả năng cơ bản của nó.A16B-2200-0910 chiếm vị trí "Lựa chọn 1" một vị trí được chỉ định cụ thể trong bộ điều khiển Series 16.

Bảng này kết hợp hai phần mở rộng khác nhau trong một thẻ:

Tăng cường đồ họa:CPU chính cơ sở Series 16 (A16B-2200-0900) cung cấp "sản lượng CRT cơ bản" ¢ khả năng hiển thị tiêu chuẩn.Các tùy chọn đồ họa trong FANUC Series 16 CNC thường thêm: màn hình có độ phân giải cao hơn, khả năng hiển thị màu sắc (nếu được hỗ trợ), hiển thị kiểm tra đường dẫn công cụ đồ họa và màn hình giao diện người dùng đồ họa được nâng cao.

Truyền thông RS-232C:"W/RS232" xác định một giao diện hàng loạt RS-232C tích hợp trên bảng đồ họa. Điều này thêm một hoặc nhiều kênh truyền thông RS-232C vào hệ thống CNC được sử dụng để truyền chương trình, hoạt động DNC,hoặc giao tiếp thiết bị bên ngoài.

Thông tin chính về sản phẩm

RS-232C trong bối cảnh CNC

Giao diện RS-232C trên A16B-2200-0910 phục vụ các nhu cầu thực tế của cửa hàng máy:

Đăng/tháo chương trình:CNC lưu trữ các phần chương trình trong SRAM (capacity giới hạn). RS-232C cho phép chuyển đổi chương trình hai chiều giữa CNC và máy tính cá nhân.

DNC (Điều khiển số trực tiếp):RS-232C cho phép phát trực tuyến các chương trình lớn từ máy tính trực tiếp đến bộ đệm chương trình của máy CNC trong quá trình gia công.Các chương trình dài vượt quá bộ nhớ SRAM của CNC có thể được cung cấp theo thời gian thực thông qua DNC mà không có giới hạn lưu trữ.

Kết nối thiết bị bên ngoài:Các thiết bị ngoại vi ¢ đọc mã vạch, bộ điều chỉnh mạng hoặc thiết bị giao diện tùy chỉnh ¢ có thể kết nối với cổng RS-232C để tích hợp công cụ máy ngoài các chức năng CNC tiêu chuẩn.

Các kịch bản ứng dụng

Lỗi tùy chọn đồ họa CNC Series 16:Một FANUC Series 16 CNC mất chức năng kiểm tra đồ họa của nó, người vận hành không còn có thể xác minh đường dẫn công cụ trực quan trước khi cắt.Thay thế khôi phục cả đồ họa và chức năng RS-232C.

Chương trình DNC phục hồi nguồn cung:Một CNC Series 16 mất liên lạc RS-232C DNC chương trình cung cấp thất bại, buộc các nhà khai thác để tải các chương trình theo cách thủ công từ thẻ nhớ. chức năng RS-232C trên A16B-2200-0910 là lỗi xác nhận.Việc thay thế khôi phục hoạt động của DNC.

Câu hỏi thường gặp

Q1: A16B-2200-0910 chỉ hoạt động trong Series 16-A, hoặc cũng trong Series 16-B và Series 18?

Danh hiệu "F16" trong mô tả ("PCB ¢ OPTION 1 GRAPHIC F16") đặc biệt xác định loạt 16.Cho dù bảng này có tương thích với Series 16-B (thế hệ phần cứng sau) hoặc Series 18 phụ thuộc vào tùy chọn chi tiết kỹ thuật kết nối khe cắm và sửa đổi phần cứng của CNCXác nhận từ tài liệu bảo trì FANUC Series 16 trước khi lắp vào hệ thống Series 16-B hoặc Series 18.

Q2: Lợi ích hiển thị đồ họa của A16B-2200-0910 so với màn hình A16B-2200-0900 cơ bản là gì?

CPU chính cơ sở cung cấp "sản lượng CRT cơ bản" màn hình cơ bản cần thiết cho hiển thị chương trình và chỉnh sửa tham số.Tùy chọn đồ họa (A16B-2200-0910) cho phép đồ họa nâng cao thường bao gồm kiểm tra đồ họa đường công cụ (việc hình dung đường cắt từ chương trình mã G trước hoặc trong quá trình gia công), không có trong cấu hình cơ sở.

Câu 3: RS-232C trên A16B-2200-0910 là cổng hàng loạt duy nhất trên CNC Series 16-A?

Bảng chính cơ sở (A16B-2200-0900) đã cung cấp các kênh RS-232C để "tải / tải xuống các thông số hoặc cho ăn nhỏ giọt." A16B-2200-0910 thêm dung lượng RS-232C bổ sung, cung cấp nhiều cổng cho các kết nối đồng thời (PC cho DNC, thiết bị riêng biệt để thu thập dữ liệu, giao tiếp bên ngoài) mà không chia sẻ một cổng.

Q4: Việc thay thế A16B-2200-0910 có ảnh hưởng đến các tham số hoặc chương trình CNC không?

Các tham số và chương trình CNC nằm trong các mô-đun SRAM và FROM trên bảng CPU chính. Bảng tùy chọn không chứa dữ liệu CNC được lưu trữ. Thay thế A16B-2200-0910 không ảnh hưởng đến bất kỳ dữ liệu gia công nào được lưu trữ.
