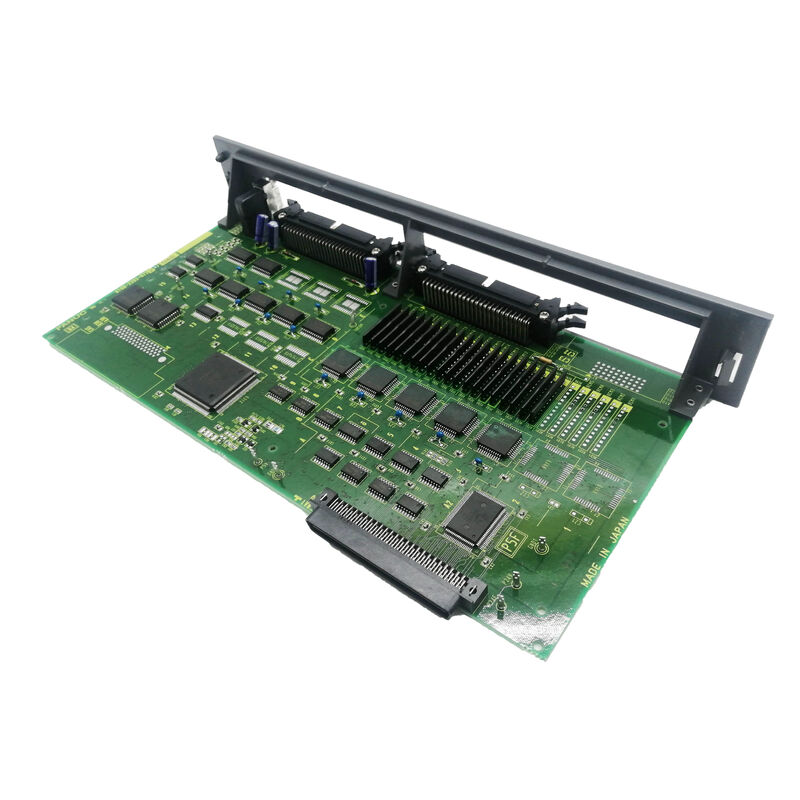

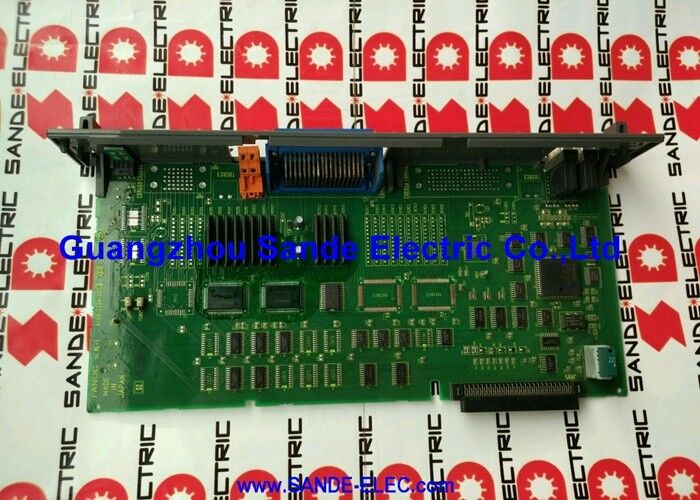

A16B-2200-0918 Bảng mạch PCB Fanuc A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918∙ FANUC Series 16/18 Option 1 Graphic and Remote Buffer PCB ∙ CRT Video / DNC / Expanded Graphics RAM / F16B

Hai chức năng nâng cao trong một bảng tùy chọn

A16B-2200-0918 kết hợp hai mở rộng khả năng CNC đáng kể trong khe cắm tùy chọn 1:

Xử lý màn hình đồ họa với RAM mở rộng:"bộ nhớ đồ họa CPU mở rộng" trên bảng này. This expanded memory allows the graphics processor to maintain higher-resolution display content and more complex graphical interface states — including tool path graphic check displays — without the memory constraints of the base main board's display function.

Truyền thông từ xa:Remote Buffer là công nghệ giao diện DNC tốc độ cao của FANUC. Không giống như DNC RS-232C tiêu chuẩn (mà lưu dữ liệu chương trình trong thời gian thực với tốc độ baud khiêm tốn), Remote Buffer cung cấp:

• Một bộ đệm bộ nhớ cỡ lớn trên máy tính để tải trước dữ liệu chương trình từ máy tính chủ ở tốc độ cao
• CNC đọc từ bộ đệm cục bộ này theo tốc độ của riêng mình độc lập với tính sẵn có thời gian thực của máy tính chủ
• High-speed interface eliminates communication timing issues that can interrupt machining These two functions together — enhanced graphics and high-speed DNC — address the two most common capability limitations on Series 16/18 CNC machine tools in demanding production environments.

Các thông số kỹ thuật chính

Buffer từ xa so với DNC RS-232C tiêu chuẩn

Sự khác biệt giữa Remote Buffer và DNC RS-232C tiêu chuẩn là thực tế:

Tiêu chuẩn RS-232C DNC (như trên A16B-2200-0910):Máy tính chủ gửi các khối chương trình một lúc khi máy CNC thực thi chúng. Nếu máy tính có bất kỳ sự chậm trễ xử lý nào do các nhiệm vụ khác, sự chậm trễ mạng,hoặc phần mềm overhead khối đệm của CNC chạy trốngĐiều này gây ra một sự sụt giảm tốc độ cấp dữ liệu tạm thời (một sự gián đoạn có thể nghe thấy và nhìn thấy trong chuyển động cắt) được gọi là "DNC ngập". Đối với bề mặt chính xác, ngập này tạo ra các dấu hiệu có thể nhìn thấy.

Buffer từ xa:Máy chủ tải toàn bộ chương trình (hoặc một phần lớn của chương trình) vào bộ nhớ Buffer từ xa trên A16B-2200-0918 với tốc độ cao trước hoặc trong quá trình gia công.CNC đọc từ bộ đệm cục bộ của nó, luôn sẵn sàng với dữ liệu, loại bỏ sự phụ thuộc thời gian của PC. DNC ngập ngừng bị loại bỏ. Máy chế độ chính xác với tốc độ cấp đầy đủ được lập trình, ngay cả với các chương trình rất dài, được duy trì mà không bị gián đoạn.

Các kịch bản ứng dụng

Máy gia công chính xác:Một trung tâm gia công CNC dòng 16-B đòi hỏi DNC cung cấp các tệp đường công cụ lớn (hàng trăm ngàn khối).A16B-2200-0918's Remote Buffer cung cấp nguồn cung cấp khối hoàn hảo mà không có ngập.

lỗi bảng đồ họa với lỗi DNC:Một máy CNC Series 16/18 mất cả khả năng kiểm tra đồ họa và liên lạc DNC của Remote Buffer đồng thời. A16B-2200-0918 được xác định. Thay thế khôi phục lại cả hai chức năng.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A16B-2200-0910 (Lựa chọn 1 đồ họa + RS-232) và A16B-2200-0918 (Lựa chọn 1 đồ họa + bộ đệm từ xa) là gì?

A16B-2200-0910 phục vụ Series 16 trước đó (mô hình F16), thêm đồ họa và truyền thông RS-232C tiêu chuẩn.nâng cấp thông tin liên lạc từ RS-232C lên Remote Buffer, bộ đệm giao diện DNC loại bỏ các vấn đề thời gian DNC.

Q2: Có phải Core Exchange có nghĩa là bảng bị lỗi phải được trả lại?

Có. "cần thay đổi lõi" cho A16B-2200-0918. Một bảng thay thế được cung cấp và bảng bị lỗi phải được trả lại như lõi. tín dụng trao đổi làm giảm chi phí ròng.Không giống như mua tiêu chuẩn, thay đổi lõi không phải là tùy chọn đơn vị bị lỗi phải được gửi.

Q3: Nếu A16B-2200-0918 thất bại, hoạt động của DNC sẽ dừng lại hoàn toàn?

Nếu phần cứng Remote Buffer thất bại, chế độ DNC Remote Buffer không còn có sẵn. CNC vẫn có thể hỗ trợ giao tiếp RS-232C tiêu chuẩn thông qua các cổng khác.Cho dù CNC có thể tiếp tục hoạt động trong chế độ DNC xuống cấp phụ thuộc vào cấu hình máy cụ thể và liệu các cổng hàng loạt thay thế có sẵn cho DNC nhỏ giọt.

Q4: Thay A16B-2200-0918 có yêu cầu bất kỳ thông số liên lạc DNC nhập lại?

Các tham số truyền thông (tỷ lệ baud, stop bit, parity, cài đặt Remote Buffer) được lưu trữ trong tham số chính của CNC SRAM không phải trong bảng tùy chọn.các thông số liên lạc hiện có được áp dụng lại tự độngKiểm tra liên lạc DNC với chương trình thử nghiệm trước khi quay trở lại sản xuất.

A16B-2200-0918 có tương thích với máy FANUC Series 18 không?

tương thích với "FANUC Series 16/18 hệ thống điều khiển CNC". Series 16 và 18 chia sẻ cùng kiến trúc bảng tùy chọn, và khe cắm Option 1 chấp nhận cùng một bảng trên cả hai nền tảng.Danh hiệu "F16B" trong danh sách đề cập đến gia đình nền tảng thế hệ 16/18 B..
