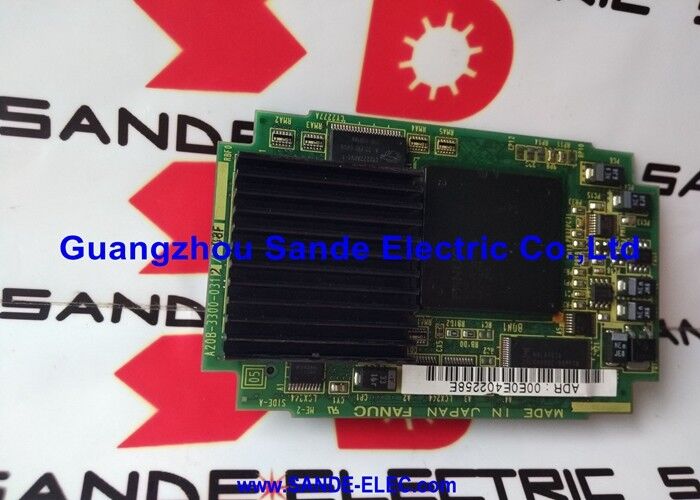

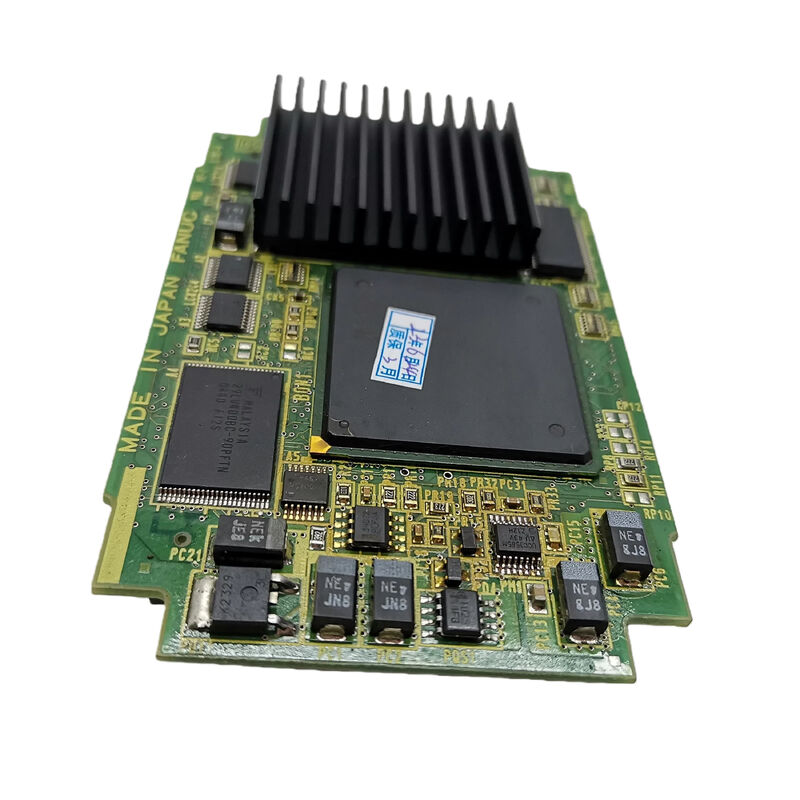

A20B-3300-0313 | Mô-đun CPU Pentium FANUC F0i-C — 32MB SDRAM / Series 0i-C CNC / Thẻ xử lý plug-in / Điều khiển máy và logic

Series 0i-C — Nền tảng CNC kỷ nguyên Pentium

FANUC Series 0i-C (F0i-C) là thế hệ thứ ba của nền tảng CNC 0i. Bộ xử lý Intel Pentium của A20B-3300-0313 đánh dấu một bước tiến quan trọng so với phần cứng lớp 486DX2 của thế hệ 0i-A trước đó:

Kiến trúc xử lý:Pentium giới thiệu một đường ống siêu vô hướng có khả năng thực hiện hai lệnh trên mỗi chu kỳ đồng hồ (so với lệnh đơn của 486 trên mỗi chu kỳ). Vì

Các tác vụ CNC có giới hạn tính toán — nội suy phức tạp với nhiều trục đồng thời, số khối nhìn về phía trước cao — lợi thế về thông lượng của Pentium chuyển thành nhiều khối chương trình được xử lý hơn trong một mili giây.

Đường dẫn dữ liệu rộng hơn:Bus dữ liệu ngoài 64-bit của Pentium (so với 32-bit của 486) tăng gấp đôi băng thông bộ nhớ trên mỗi chu kỳ xung nhịp. Đối với các hoạt động CNC sử dụng nhiều bộ nhớ — tải các khối chương trình lớn vào bộ đệm xem trước, xử lý các bảng tham số thời gian thực — băng thông cao hơn giúp giảm thời gian chờ đợi của CPU trên bộ nhớ.

SDRAM 32 MB:A20B-3300-0313 tích hợp 32 MB SDRAM trực tiếp trên mô-đun CPU. SDRAM (DRAM đồng bộ) đồng bộ hóa hoạt động của nó với đồng hồ hệ thống, loại bỏ trạng thái chờ của DRAM không đồng bộ. Đối với máy CNC chạy bộ phần mềm 0i-C đầy đủ với các tùy chọn nâng cao đang hoạt động, 32MB cung cấp không gian làm việc cần thiết.

Thông số kỹ thuật chính

Ethernet và xử lý nâng cao

Mô tả fanuc-controller.com lưu ý rằng A20B-3300-0313 được "thiết kế để sử dụng trong bộ điều khiển CNC FANUC (ví dụ: Series 21i với Ethernet nhúng và các nhu cầu xử lý nâng cao)." Bộ xử lý Pentium và dung lượng SDRAM 32 MB hỗ trợ các tính năng nâng cao của thế hệ 0i-C/21i:

• Ethernet tích hợp cho DNC và thu thập dữ liệu
• Chức năng PC cho các ứng dụng HMI tùy chỉnh
• Chương trình có mật độ cao hơn nhìn về phía trước để có đường viền tốc độ cao mượt mà hơn
• Chức năng PMC nâng cao

Kịch bản ứng dụng

Lỗi mô-đun CPU CNC 0i-C:CNC Series 0i-C phát sinh lỗi ở cấp độ bộ xử lý - các cảnh báo chỉ ra lỗi thẻ CPU, CNC bị treo giữa chừng khi khởi động hoặc khởi động lại hệ thống không liên tục. Việc thay thế module CPU A20B-3300-0313 sẽ khôi phục lõi xử lý mà không ảnh hưởng đến bất kỳ module nào khác.

Kế hoạch thay thế mô-đun CPU:Máy sản xuất cao với CNC 0i-C hoạt động lâu dài sẽ thay thế A20B-3300-0313 như một phần của lịch bảo trì phòng ngừa, thiết lập lại tuổi thọ của mô-đun CPU.

Câu hỏi thường gặp

Câu hỏi 1: A20B-3300-0313 có yêu cầu cấu hình hoặc kiểm tra SDRAM sau khi cài đặt không?

SDRAM được tích hợp trực tiếp vào mô-đun A20B-3300-0313 — nó không yêu cầu cấu hình hoặc thử nghiệm riêng biệt. Trong lần bật nguồn đầu tiên sau khi lắp thiết bị thay thế, POST (Tự kiểm tra khi bật nguồn) của CNC sẽ tự động kiểm tra SDRAM như một phần của trình tự khởi động. Bất kỳ lỗi SDRAM nào được phát hiện ở giai đoạn này sẽ tạo ra cảnh báo hệ thống trước khi CNC hoạt động bình thường.

Câu hỏi 2: A20B-3300-0313 so sánh với A20B-3300-0475 (loại A3, DRAM 128 MB) như thế nào?

Cả hai đều là mô-đun CPU plug-in trong dòng A20B-3300, nhưng dành cho các thế hệ CNC khác nhau:

• A20B-3300-0313: Loại Pentium, SDRAM 32MB, dành cho Series 0i-C
• A20B-3300-0475: Loại A3, DRAM 128MB, dành cho nền tảng mới hơn (cấu hình 0i-D A3)

SDRAM 32 MB trên 0313 so với 128 MB trên 0475 phản ánh yêu cầu xử lý và dấu chân phần mềm của các thế hệ CNC tương ứng. Các mô-đun này không thể thay thế cho nhau.

Câu 3: Cần kiểm tra những gì khi nghi ngờ A20B-3300-0313 bị lỗi?

Trước khi thay thế mô-đun CPU: hãy kiểm tra xem các đường ray cấp nguồn của khe cắm bo mạch chính có nằm trong thông số kỹ thuật (5V và 3,3V nếu có); xác nhận các mô-đun FROM được đặt đúng vị trí và không bị hư hại; kiểm tra xem pin SRAM có tốt không (pin SRAM bị hỏng có thể tạo ra các triệu chứng giống lỗi CPU). Nếu tất cả các yếu tố bên ngoài được xác nhận là chính xác và cảnh báo hệ thống tiếp tục chỉ ra lỗi cấp độ CPU thì việc thay thế A20B-3300-0313 là phù hợp.

Câu hỏi 4: Bộ xử lý Pentium trên A20B-3300-0313 là CPU tiêu dùng Intel tiêu chuẩn hay biến thể nhúng dành riêng cho FANUC?

Bộ xử lý loại Pentium được sử dụng trong mô-đun FANUC CNC là phiên bản công nghiệp nhúng của kiến ​​trúc Intel Pentium, được chọn cho phạm vi nhiệt độ mở rộng, thông số kỹ thuật về độ tin cậy và yêu cầu về độ sẵn sàng lâu dài của các ứng dụng CNC công nghiệp. Nó không phải là thiết bị giống như một máy tính để bàn Pentium tiêu chuẩn, mặc dù nó sử dụng cùng một kiến ​​trúc tập lệnh.
