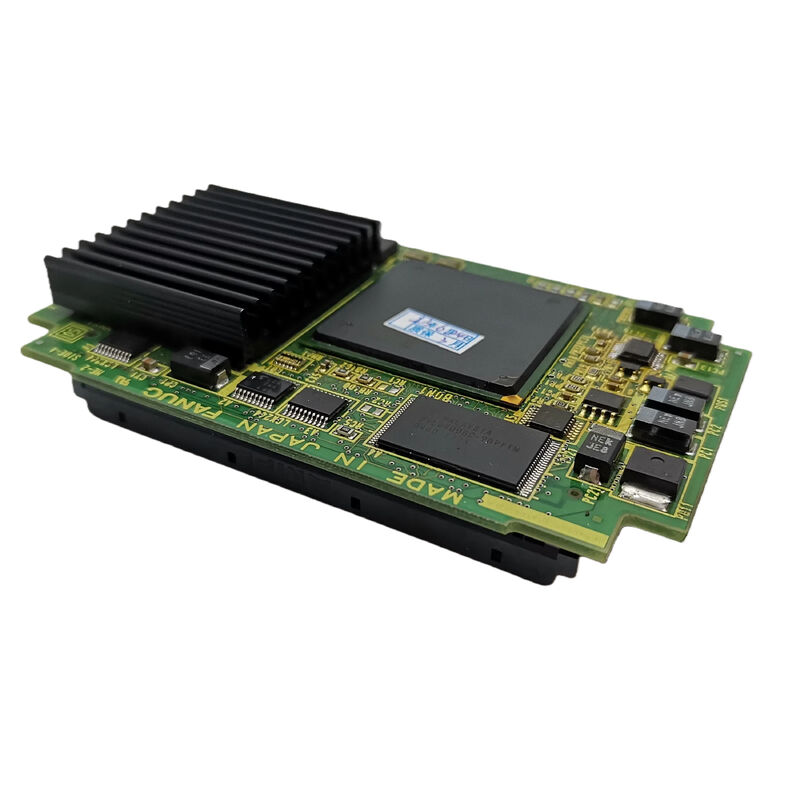

A20B-3300-0341 Bảng mạch PCB Fanuc A20B33000341 A2OB-33OO-O34I

A20B-3300-0341. FANUC LCD / MDI trình điều khiển màn hình và mô-đun đồ họa

trình điều khiển hiển thị + giao diện MDI 2 chức năng, một mô-đun

A20B-3300-0341 kết hợp hai chức năng giao diện người vận hành trong một mô-đun cắm:

Máy điều khiển màn hình LCD:CNC tạo ra nội dung màn hình của nó vị trí trục, danh sách chương trình, thông báo báo động, menu như dữ liệu hiển thị.A20B-3300-0341 lấy dữ liệu này và điều khiển bảng điều khiển LCD với các tín hiệu video chính xác: thời gian (đồng bộ theo chiều ngang, đồng bộ theo chiều dọc, đồng hồ pixel), dữ liệu màu (RGB) và các lệnh điều khiển đèn nền.

Giao diện bàn phím MDI:MDI (Manual Data Input) là bàn phím của máy CNC để nhập chương trình bằng tay, thay đổi tham số và hoạt động chạy bộ.Dừng tín hiệu., và báo cáo mã khóa cho bộ xử lý chính của CNC để hành động.

Sự kết hợp của hai chức năng này trên một mô-đun đơn giản hóa kết nối bảng điều khiển của nhà điều hành ¢ một thẻ cắm vào xử lý toàn bộ lớp phần cứng giao diện của nhà điều hành.

Các thông số kỹ thuật chính

Quá trình xử lý đồ họa ngoài màn hình đơn giản

Danh hiệu "module đồ họa" xác nhận A20B-3300-0341 xử lý nhiều hơn chỉ là thời gian tín hiệu video.

Định nghĩa ký tự:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.

Các yếu tố đồ họa:Màn hình hiển thị CNC bao gồm các thành phần đồ họa ∆ đồ thị vị trí trục, màn hình cấu trúc chương trình, đồ họa chỉ báo báo động và (trong một số cấu hình) hình ảnh đường dẫn công cụ cơ bản.Các mô-đun đồ họa xử lý các yếu tố này.

Thành phần màn hình:Lắp ráp hình ảnh màn hình hoàn chỉnh từ văn bản, đồ họa và các yếu tố nền trước khi điều khiển bảng điều khiển LCD.

Các kịch bản ứng dụng

16i-B lỗi hiển thị:Một máy CNC FANUC 16i-B phát triển một vấn đề hiển thị: sự hư hỏng màn hình một phần, các ký tự ngẫu nhiên hoặc mất hoàn toàn màn hình trong khi máy CNC tiếp tục gia công.Thay thế khôi phục màn hình LCD đầy đủ và chức năng bàn phím MDI.

Bộ phận phụ tùng mô-đun hiển thị CNC 0i-B:Một cơ sở sản xuất với máy CNC 0i-B có một bộ phận phụ tùng A20B-3300-0341 nó cũng bao gồm các máy 18i-B và 21i-B của họ, giảm số bộ phận phụ tùng riêng biệt mà họ cần phải giữ.

Câu hỏi thường gặp

Q1: A20B-3300-0341 lỗi ngăn chặn CNC từ gia công?

Mô-đun hiển thị / MDI xử lý giao diện của người vận hành - màn hình hiển thị và đầu vào bàn phím. Nếu nó thất bại, các chức năng gia công của CNC (đục servo, PMC, thực thi chương trình) tiếp tục trên CPU chính.Người điều hành không thể nhìn thấy màn hình hoặc nhập lệnhCNC nên được đưa đến một sự dừng được kiểm soát ở một vị trí an toàn trước khi giải quyết lỗi.

Câu 2: A20B-3300-0341 plug-in tương thích trên tất cả bốn nền tảng CNC (0i-B, 16i-B, 18i-B, 21i-B)?

Bốn nền tảng được mô tả là chia sẻ cùng một mô-đun hiển thị ‡ cả bốn đều sử dụng cùng một kiến trúc hiển thị LCD / MDI.Liệu mô-đun có cắm vật lý vào các vị trí kết nối giống hệt nhau trên tất cả bốn loại bảng chính hay không được xác nhận từ các hướng dẫn phần cứng FANUC áp dụng.

Q3: Việc thay thế A20B-3300-0341 có yêu cầu cấu hình hiển thị nào không?

Mô-đun hiển thị điều khiển màn hình LCD và quét bàn phím như được xác định bởi phần cứng của nó. Không cần cấu hình phần mềm để hoạt động tiêu chuẩn.màn hình của CNC nên khôi phục ngay lập tức trên nguồnĐối với màn hình đòi hỏi điều chỉnh tham số hiển thị cụ thể (sự sáng, độ tương phản trên một số loại LCD), hãy xác nhận từ hướng dẫn bảo trì thích hợp.

Q4: A20B-3300-0341 có tương thích với cả màn hình LCD màu và đơn sắc không?

Sự tương thích với loại LCD cụ thể (màu hoặc đơn sắc) phụ thuộc vào biến thể mô-đun hiển thị nào được sử dụng trên CNC cụ thể.Màu sắc/mônochromeA20B-3300-0341 phục vụ cấu hình hiển thị được xác định của nó

Q5: Sự khác biệt giữa A20B-3300-0341 (điện điều khiển màn hình) và mô-đun GUI A20B-3300-0551 (128MB) là gì?

A20B-3300-0341 là trình điều khiển màn hình LCD / MDI ¢ nó xử lý giao diện phần cứng giữa dữ liệu hiển thị của CNC và bảng điều khiển LCD và bàn phím vật lý.Mô-đun GUI A20B-3300-0551 là bộ xử lý đồ họa cấp cao hơn với 128MB DRAM, cung cấp việc tạo nội dung hiển thị cho các giao diện đồ họa tiên tiến. Đối với các nền tảng 0i-B/16i-B/18i-B/21i-B, A20B-3300-0341 là giao diện hiển thị cơ bản;mô-đun GUI là một tùy chọn xử lý hiển thị tiên tiến cho các nền tảng cấp cao hơn.
