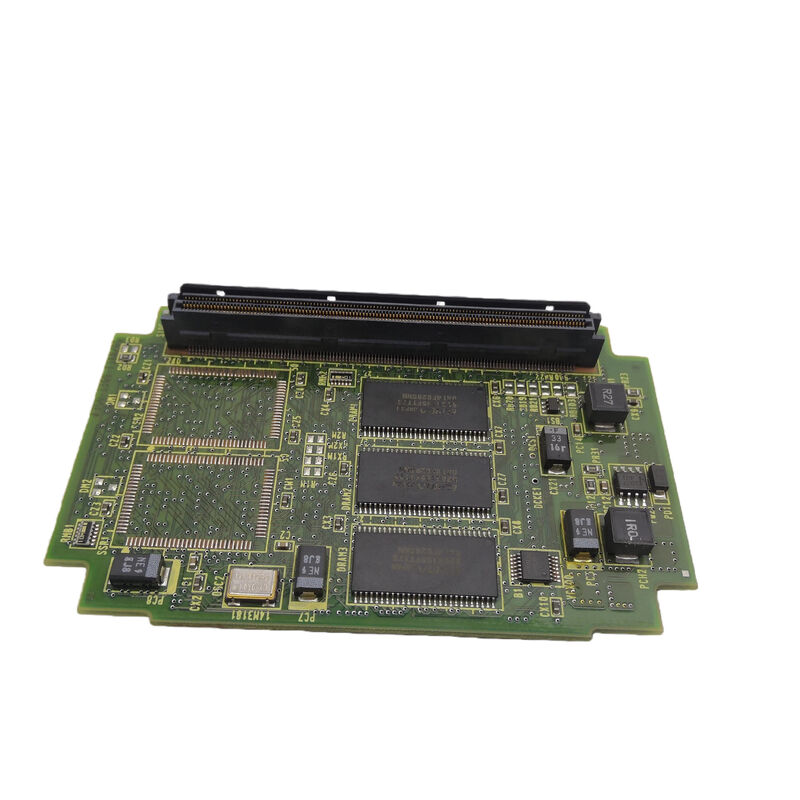

A20B-3300-0362 Bảng mạch PCB Fanuc A20B33000362 A2OB-33OO-O362

A20B-3300-0362 ∙ FANUC màn hình điều khiển mô-đun ∙ CNC điều khiển giao diện / trình điều khiển màn hình / A20B-3300-036x Series

Mô-đun điều khiển màn hình ∆ xử lý màn hình chuyên dụng

A20B-3300-0362 là một mô-đun điều khiển màn hình (Display Control Module), một thẻ cắm riêng quản lý giao diện màn hình của máy tính CNC.Kiến trúc của FANUC gán điều khiển màn hình cho một mô-đun chuyên dụng.

Sự tách biệt này mang lại những lợi ích hoạt động quan trọng:

Phạm vi hiển thị độc lập:CPU chính có thể tập trung hoàn toàn vào can thiệp chuyển động, điều phối servo và thực hiện PMC mà không chia sẻ tài nguyên xử lý với việc làm mới màn hình và quản lý màn hình.

Giao diện điều hành ổn định:Ngay cả khi hệ thống chuyển động của máy CNC đang ở tải trọng tính toán tối đa, đường viền 5 trục phức tạp, nhìn nhiều trục,Quá trình xử lý khối nhanh .

Phân biệt lỗi mô-đun:Nếu mô-đun hiển thị phát triển một lỗi, khả năng gia công của CNC không bị ảnh hưởng.một lỗi CPU chính có thể được chẩn đoán thông qua một mô-đun hiển thị hoạt động có thể tiếp tục cung cấp báo động và thông tin tình trạng.

Thông tin chính về sản phẩm

A20B-3300-036x kiến trúc điều khiển màn hình

Trong loạt A20B-3300, phạm vi 036x nhóm các mô-đun điều khiển liên quan đến màn hình.A20B-3300-0362 là mô-đun điều khiển màn hình trong nhóm này quản lý luồng dữ liệu từ nội dung màn hình được tạo ra bởi phần mềm của CNC đến phần cứng màn hình của người vận hành vật lý.

Điều khiển màn hình trong máy CNC FANUC bao gồm một số lớp:

Sản xuất video:Chuyển đổi dữ liệu hiển thị nội bộ của máy CNC - ký tự văn bản, đồ họa nguyên thủy, vị trí con trỏ - thành định dạng tín hiệu video mà bộ điều khiển màn hình LCD mong đợi.

Chữ và đồ họa hiển thị:Mô-đun hiển thị có thể chứa bộ ký tự dựa trên ROM được sử dụng để hiển thị văn bản CNC và logic hiển thị đồ họa cho các yếu tố đồ họa (đồ họa vị trí trục, chỉ báo báo động,nút trên màn hình).

Đồng bộ hiển thị:Tạo ra các tín hiệu đồng bộ ngang và dọc để duy trì thời gian hiển thị ổn định, đảm bảo mỗi dòng pixel được ghi đúng vị trí trong khung hiển thị.

Xử lý đầu vào khóa:Quét ma trận khóa của bàn phím người vận hành thường được quản lý bởi bộ điều khiển của đơn vị hiển thị ¢ mô-đun hiển thị có thể xử lý dữ liệu quét khóa và truyền mã khóa giải mã cho CPU chính.

Các kịch bản ứng dụng

lỗi màn hình CNC:Một máy CNC FANUC phát triển các vấn đề hiển thị màn hình bị biến dạng, hiển thị ký tự không chính xác hoặc mất hiển thị trong khi máy CNC tiếp tục gia công.Mô-đun điều khiển hiển thị A20B-3300-0362 được xác định là lỗi. Thay thế khôi phục chức năng hiển thị chính xác.

Bảo trì hệ thống hiển thị:Một hệ thống điều khiển FANUC CNC được bảo trì điện tử.

Câu hỏi thường gặp

Q1: A20B-3300-0362 lỗi ảnh hưởng đến khả năng gia công CNC?

Các mô-đun điều khiển hiển thị xử lý giao diện người vận hành các chức năng màn hình và bàn phím.người vận hành mất giao diện trực quan nhưng các chức năng gia công cốt lõi của CNCTrong thực tế, hoạt động an toàn là không thể mà không có màn hình hoạt động, nhưng máy không dừng máy tính do lỗi mô-đun hiển thị.

Q2: Các mô hình CNC FANUC nào sử dụng A20B-3300-0362?

Các mô-đun điều khiển màn hình A20B-3300 phục vụ các thế hệ FANUC CNC khác nhau sử dụng kiến trúc bộ điều khiển màn hình mô-đun.Xác nhận mô hình CNC cụ thể từ bảng phụ tùng phụ tùng của hướng dẫn phần cứng FANUC CNC.

Q3: Việc thay thế A20B-3300-0362 có yêu cầu cấu hình phần mềm nào không?

Mô-đun điều khiển màn hình là một bảng giao diện phần cứng nó thường không yêu cầu cấu hình phần mềm sau khi thay thế.Chức năng hiển thị tự động khôi phục khi mô-đun thay thế được lắp đặt và hệ thống chạy lênXác nhận từ tài liệu dịch vụ FANUC có liên quan.

Q4: Mối quan hệ giữa A20B-3300-0362 và mô-đun GUI (A20B-3300-0551) là gì?

Mô-đun GUI (A20B-3300-0551) cung cấp xử lý đồ họa hiệu suất cao với 128MB DRAM cho màn hình tiên tiến và chức năng PC.A20B-3300-0362 là một mô-đun điều khiển màn hình trong phạm vi 036x một kiến trúc giao diện màn hình trước đó hoặc khác nhauHọ đại diện cho các phương pháp quản lý hiển thị khác nhau cho các thế hệ hoặc cấu hình FANUC CNC khác nhau.
