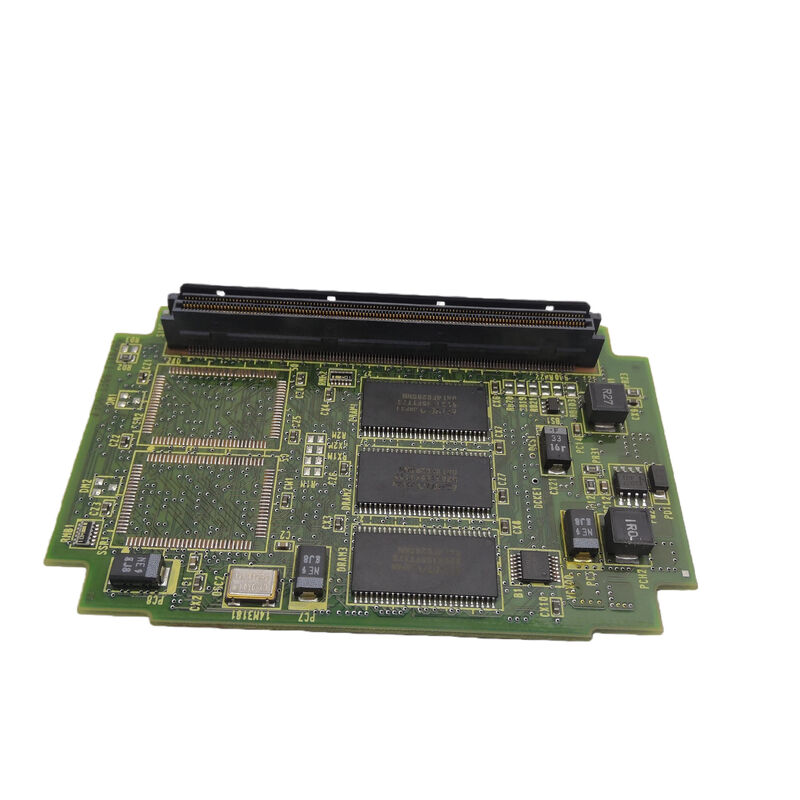

A20B-3300-0390 Bảng mạch PCB Fanuc A20B33000390 A2OB-33OO-O39O

A20B-3300-0390∙ FANUC 8-Axis FSSB Servo Control Card ∙ C5410A / Series 16i-B và R-J3iB / Single-Channel Fiber-Optic Servo Bus

8 trục trên một kênh FSSB

A20B-3300-0390 đặt 8 kênh trục servo trên một kết nối sợi quang FSSB duy nhất.nhưng mật độ kiểm soát đạt được thông qua một kênh truyền thông.

FSSB (Fiber-optic Servo Serial Bus) liên kết nhiều ổ servo từ một cáp sợi duy nhất bắt nguồn từ thẻ điều khiển servo. The A20B-3300-0390 manages all the timing and data exchange for 8 drives in this daisy chain — transmitting position commands to each drive and receiving encoder feedback from each drive within the FSSB cycle time.

Đối với một trung tâm gia công 16i-MB với 8 trục được điều khiển hoặc một robot R-J3iB với 6 trục kết nối cộng với các trục bên ngoài, thẻ này cung cấp giao diện FSSB đầy đủ từ một khe cắm.

Các thông số kỹ thuật chính

A20B-3300-039x Gia đình thẻ servo

Phạm vi 039x là gia đình thẻ servo C5410A, với số lượng trục khác nhau:

Các kịch bản ứng dụng

Phá lỗi của trung tâm gia công 8 trục 16i-MB:Một trung tâm gia công FANUC 16i-MB với 8 trục được điều khiển (X, Y, Z, A, B cộng với trục thay đổi công cụ và trục pallet) phát triển các báo động truyền thông FSSB trên nhiều trục.A20B-3300-0390 được xác định là lỗi. thay thế khôi phục lại tất cả 8-axis FSSB thông tin liên lạc.

R-J3iB robot servo card lỗi:Một bộ điều khiển robot FANUC R-J3iB phát triển báo động servo khớp. Thẻ servo 8 trục A20B-3300-0390 là lỗi được xác định. Thay thế phục hồi tất cả các ổ đĩa khớp robot.

Câu hỏi thường gặp

Q1: "1 kênh FSSB" có nghĩa là gì đối với A20B-3300-0390?

"1 kênh" có nghĩa là 8 trục đều chia sẻ một chuỗi sợi quang FSSB duy nhất bắt nguồn từ thẻ này.C5410A trên thẻ quản lý hoàn chỉnh 8-drive thông tin liên lạc trong mỗi chu kỳ FSSBĐiều này khác với các thẻ FSSB đa kênh, nơi các nhóm trục nằm trên các chuỗi sợi riêng biệt.

Q2: Sự khác biệt giữa A20B-3300-0390 (8 trục) và A20B-3300-0391 (6 trục) là gì?

Cả hai đều sử dụng ASIC C5410A và FSSB một kênh họ là cùng một gia đình thẻ servo chỉ khác nhau về số lượng trục.Các biến thể 6 trục phục vụ cơ thể robot 6 khớp tiêu chuẩn hoặc cấu hình CNC 6 trụcHai không thể thay thế nhau mặc dù họ chia sẻ cùng một ASIC.

Q3: Thay A20B-3300-0390 có yêu cầu thay đổi tham số servo không?

Không. Tất cả các thông số trục servo (lợi nhuận, loại động cơ, loại bộ mã hóa, giới hạn gia tốc) nằm trong SRAM chính của bộ điều khiển CNC hoặc robot. Sau khi lắp đặt A20B-3300-0390,hệ thống tự động nạp lại tất cả các tham số trụcKiểm tra phản ứng servo chính xác ở tốc độ thấp trên tất cả 8 trục trước khi tiếp tục hoạt động tốc độ đầy đủ.

Câu 4: A20B-3300-0390 hoạt động trong điều kiện môi trường nào?

Bảo vệ IP20 chống lại ngón tay và các vật thể có kích thước tương tự xâm nhập vào thiết bị điện tử của thẻ, phù hợp để lắp đặt trong tủ điều khiển kín.phục vụ môi trường công nghiệp mà không cần làm mát bổ sungChứng chỉ CE xác nhận sự tuân thủ các chỉ thị an toàn, EMC và môi trường châu Âu.
