| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-3300-0393 |

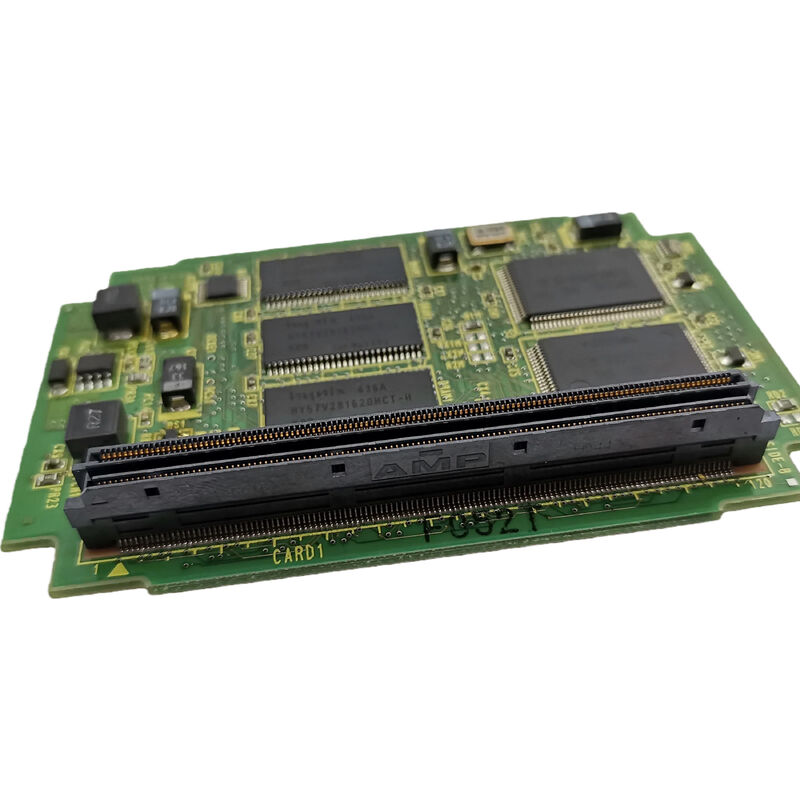

A20B-3300-0393 cung cấp điều khiển servo FSSB 2 trục trong một thẻ cắm duy nhất. Trong khi các biến thể 8 trục (0390) và 6 trục (0391) trong cùng một gia đình giải quyết máy đa trục và bộ điều khiển robot,Thẻ 2 trục phục vụ các ứng dụng mà chỉ có hai trục phụ cần điều khiển được kết nối FSSB.
Hai trục là tối thiểu cơ bản cho chuyển động CNC và bao gồm một phần đáng kể của quần thể máy công cụ CNC:
Máy quay CNC cơ bản:Trung tâm quay CNC đơn giản nhất điều khiển trục Z (đường ngang xe dọc theo giường) và trục X (chuyển động trượt chéo để điều khiển đường kính).A20B-3300-0393 bao gồm cấu hình này hoàn toàn với một thẻ.
Máy nghiền 2 trục:Máy nghiền bề mặt hoặc máy nghiền hình trụ với trục X và Z ̇ không còn ̇ sử dụng điều khiển servo 2 trục.
Máy định vị phụ trợ 2 trục:Trong các tế bào robot hoặc FMS (Hệ thống sản xuất linh hoạt), các máy định vị servo 2 trục xử lý định hướng hoặc chuyển giao mảnh làm việc.A20B-3300-0393 cung cấp giao diện FSSB servo cho các đơn vị servo ngoại vi này.
Nâng cấp servo từ analog đến FSSB:Máy máy ban đầu sử dụng giao diện servo tương tự, khi nâng cấp thành các ổ đĩa tương thích với FSSB, có thể sử dụng A20B-3300-0393 để cung cấp giao diện máy chủ FSSB cho cấu hình 2 trục.
| Parameter | Giá trị |
|---|---|
| Các trục | 2 |
| Các kênh FSSB | 1 |
| Giao diện | FSSB (cáp quang) |
| Loại | Thẻ điều khiển servo |
| Dòng | A20B-3300 |
Gia đình thẻ servo 039x C5410A bao gồm toàn bộ phạm vi số lượng trục FSSB:
| Hội đồng | Các trục | Ứng dụng |
|---|---|---|
| A20B-3300-0390 | 8 | Dòng 16i-MB/TB/WB; R-J3iB |
| A20B-3300-0391 | 6 | 16i-B CNC; bộ điều khiển robot |
| A20B-3300-0393 | 2 | CNC 2 trục và tự động hóa |
Thẻ 2 trục là phần cuối nhỏ gọn của gia đình này, cung cấp giao diện FSSB servo thiết yếu cho các cấu hình trục CNC cơ bản nhất.nó sử dụng cùng một công nghệ FSSB và kiến trúc điều khiển servo như các anh chị em đếm trục cao hơn.
lỗi thẻ máy quay CNC 2 trục:Các trục Z và X của máy quay CNC phát triển báo động liên lạc FSSB đồng thời. A20B-3300-0393 được xác định là lỗi. Thay thế khâu Z và X khớp FSSB.
Giao diện servo vị trí 2 trục:Máy định vị servo 2 trục của tế bào robot sử dụng A20B-3300-0393 làm thẻ servo FSSB cho các ổ định vị của nó.
Q1: Điều gì sẽ xảy ra nếu chuỗi hoa ngọc FSSB giữa hai ổ đĩa bị gián đoạn?
Nếu cáp sợi giữa ổ đĩa 1 và ổ đĩa 2 bị hỏng, thẻ FSSB không thể liên lạc với ổ đĩa 2 nữa.Tính toàn vẹn của cả hai kết nối sợi quang từ thẻ đến ổ đĩa 1, và từ Động 1 đến Động 2 phải được duy trì để cả hai trục hoạt động.
Câu 2: A20B-3300-0393 có thể điều khiển nhiều hơn 2 trục nếu thêm các ổ đĩa vào chuỗi FSSB?
Không. A20B-3300-0393 chỉ được cấu hình cho 2 trục. cấu hình giao thức FSSB của thẻ servo xác định số ổ đĩa được giải quyết trong mỗi khung FSSB.Thêm một ổ đĩa thứ ba vào chuỗi hoa nâu sẽ không được công nhận chỉ có 2 trục được phục vụ.
Câu 3: Thay A20B-3300-0393 có yêu cầu nhập lại tham số servo không?
Không, các tham số servo cho cả hai trục nằm trong SRAM chính của CNC. Sau khi lắp đặt bộ thay thế, CNC tự động nạp lại các tham số.Kiểm tra phản ứng của servo ở tốc độ thấp trên cả hai trục trước khi tiếp tục sản xuất.
Câu 4: Kết nối FSSB từ A20B-3300-0393 giống với kết nối từ A20B-3300-0391 (6 trục)?
Cả hai đều sử dụng cùng một giao diện vật lý FSSB - một đầu nối sợi quang kết nối với ổ đĩa đầu tiên trong chuỗi daisy.Sự khác biệt là số lượng ổ đĩa giao thức của thẻ được cấu hình để giải quyết: 2 cho A20B-3300-0393, 6 cho A20B-3300-0391.
Q5: Các bộ khuếch đại servo drive nào có thể kết nối A20B-3300-0393?
A20B-3300-0393 kết nối với bất kỳ bộ khuếch đại servo nào của FANUC với đầu nối đầu vào FSSB bao gồm Alpha-i SVM1, SVM2 và SVM3 series (A06B-6096, A06B-6114) và các ổ đĩa βi series với giao diện FSSB.ổ đĩa phải hỗ trợ các phiên bản giao thức FSSB tương thích với hệ thống CNC.
