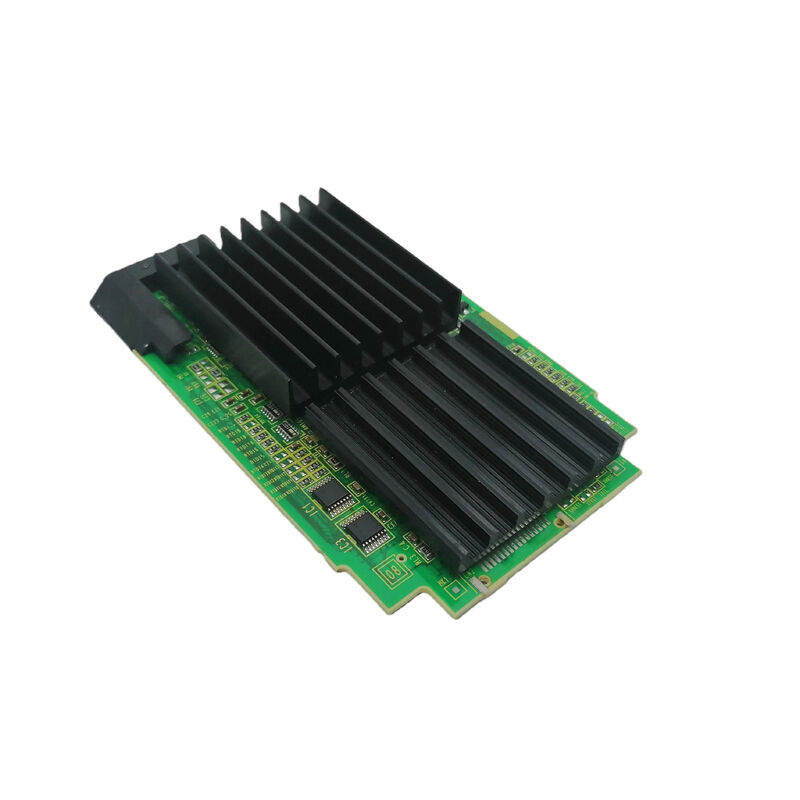

A20B-3300-0420 Bảng mạch PCB Fanuc A20B33000420 A2OB-33OO-O42O

A20B-3300-0420∙ FANUC Graphic User Interface Module 64MB DRAM / Dedicated Display Processor / CNC Operator Interface

Mô-đun GUI 64MB

A20B-3300-0420 là một mô-đun giao diện người dùng đồ họa chuyên dụng, một thẻ bộ xử lý cắm được chỉ định độc quyền cho chức năng hiển thị và giao diện đồ họa của máy CNC.

Nguyên tắc kiến trúc của FANUC cho các hệ thống CNC tiên tiến chia trách nhiệm xử lý:

CPU chính:xử lý G-code thực thi, servo axis interpolation, PMC thang, và tất cả các chức năng điều khiển máy.

Mô-đun GUI (A20B-3300-0420):Quản lý mọi thứ mà người vận hành thấy: tạo nội dung màn hình, hiển thị đồ họa đường dẫn công cụ, quản lý menu, xử lý đầu vào khóa và chức năng PC nếu được bật.Việc xử lý của mô-đun GUI hoàn toàn độc lập với khối lượng công việc gia công.

Sự độc lập này đảm bảo màn hình vẫn đáp ứng và ổn định ngay cả khi CPU chính bị tải nặng với các tính toán chuyển động đa trục phức tạp.

Các thông số kỹ thuật chính

64MB Điều gì xử lý màn hình cần bộ nhớ này

64MB hỗ trợ bộ chức năng GUI đầy đủ cho nền tảng CNC mà 0420 phục vụ:

Tấm đệm hiển thị:Một màn hình LCD màu đầy đủ 800 × 600 đòi hỏi khoảng 1.4MB mỗi khung hình bộ đệm. Với bộ đệm phía trước và phía sau để cập nhật màn hình mượt mà, điều này tiêu thụ khoảng 3MB trong phân bổ 64MB.

đồ họa đường dẫn công cụ:Các chức năng kiểm tra chương trình đồ họa của CNC hiển thị đường dẫn công cụ dưới dạng đồ họa 3D hoặc 2D. Điều này đòi hỏi phải lưu trữ tọa độ đường dẫn công cụ được phân tích, thực hiện chiếu 3D đến 2D,và duy trì hình ảnh được hiển thị trong bộ nhớ. 64MB cung cấp không gian rộng rãi cho điều này ngay cả với các chương trình đa công cụ phức tạp.

Quản lý trạng thái menu và màn hình:Tất cả các dạng hiển thị màn hình CNC (POSITION, PROG, OFFSET, DIAGNOSE, MESSAGE, GRAPH) duy trì nội dung hiện tại đồng thời trong bộ nhớ của mô-đun GUI để chuyển đổi màn hình ngay lập tức.Các dữ liệu trạng thái kết hợp phù hợp thoải mái trong 64MB.

Thời gian chạy chức năng PC (nếu được bật):Lớp chức năng PC, nếu có, chạy cùng với chức năng hiển thị CNC. 64MB cung cấp không gian làm việc cho các ứng dụng chức năng PC tiêu chuẩn mà không cần áp lực bộ nhớ.

Các kịch bản ứng dụng

lỗi mô-đun giao diện đồ họa (GUI module fault) - mất hiển thị trong khi CNC tiếp tục:Một máy CNC FANUC phát triển một lỗi hiển thị ¢ bảng điều khiển không hiển thị hình ảnh hoặc màn hình đóng băng trong khi máy CNC tiếp tục gia công. A20B-3300-0420 được xác định là lỗi.Thay thế khôi phục màn hình.

Bảo trì mô-đun GUI:Một máy CNC FANUC với thời gian hoạt động kéo dài được bảo trì bằng cách kiểm soát.A20B-3300-0420 được thay thế để khôi phục mô-đun hiển thị trở lại trạng thái tốt và loại bỏ sự suy giảm hiển thị liên quan đến tuổi tác.

Câu hỏi thường gặp

Q1: Nếu A20B-3300-0420 bị hỏng trong chu kỳ gia công, máy có dừng lại không?

CPU chính tiếp tục thực hiện chương trình ∆ chuyển động trục và các trình tự PMC không bị ảnh hưởng bởi lỗi mô-đun GUI. Màn hình sẽ hiển thị lỗi hoặc tối,làm cho người vận hành không thể theo dõi chu kỳ. Hành động chính xác là cho phép khối chương trình hiện tại hoàn thành an toàn và sau đó khắc phục lỗi mô-đun GUI.

Q2: A20B-3300-0420 (64MB) có thể thay thế A20B-3300-0551 (128MB) trong cùng một CNC không?

Đây là các cấu hình bộ nhớ khác nhau của mô-đun GUI. Phiên bản 64MB không thay thế cho phiên bản 128MB nếu phần mềm hoặc chức năng máy tính của CNC yêu cầu 128MB. Tuy nhiên,nếu dung lượng 64MB đủ cho cấu hình CNC cụ thể, 0420 có thể tương thích. Xác nhận từ tài liệu phần cứng FANUC thích hợp trước khi thay thế.

Q3: Các mô-đun GUI lưu trữ bất kỳ tham số CNC hoặc chương trình?

Các tham số CNC, chương trình bộ phận và thang PMC nằm trong các mô-đun SRAM và FROM chuyên dụng trên bảng chính.DRAM 64MB của GUI là bộ nhớ hoạt động dễ bay hơi nó chỉ chứa dữ liệu trạng thái hiển thị và thời gian chạyThay A20B-3300-0420 không ảnh hưởng đến bất kỳ dữ liệu gia công được lưu trữ nào.

Q4: Những nền tảng CNC nào sử dụng A20B-3300-0420?

Máy A20B-3300-0420 phục vụ các nền tảng CNC FANUC sử dụng kiến trúc GUI mô-đun A20B-3300 chủ yếu là máy CNC dòng i với khe cắm mô-đun hiển thị chuyên dụng.Xác nhận mô hình CNC áp dụng từ bảng phụ tùng của tài liệu phần cứng.

Q5: A20B-3300-0420 (64MB) có phù hợp với các hệ thống CNC có chức năng PC không?

64MB là đủ cho các ứng dụng chức năng PC có phạm vi vừa phải.và các ứng dụng thu thập dữ liệu sản xuất thường hoạt động trong thời gian chạy mô-đun GUI 64MBNếu ứng dụng chức năng PC có yêu cầu bộ nhớ cao hơn, mô-đun GUI 128MB (A20B-3300-0551) phù hợp hơn.
