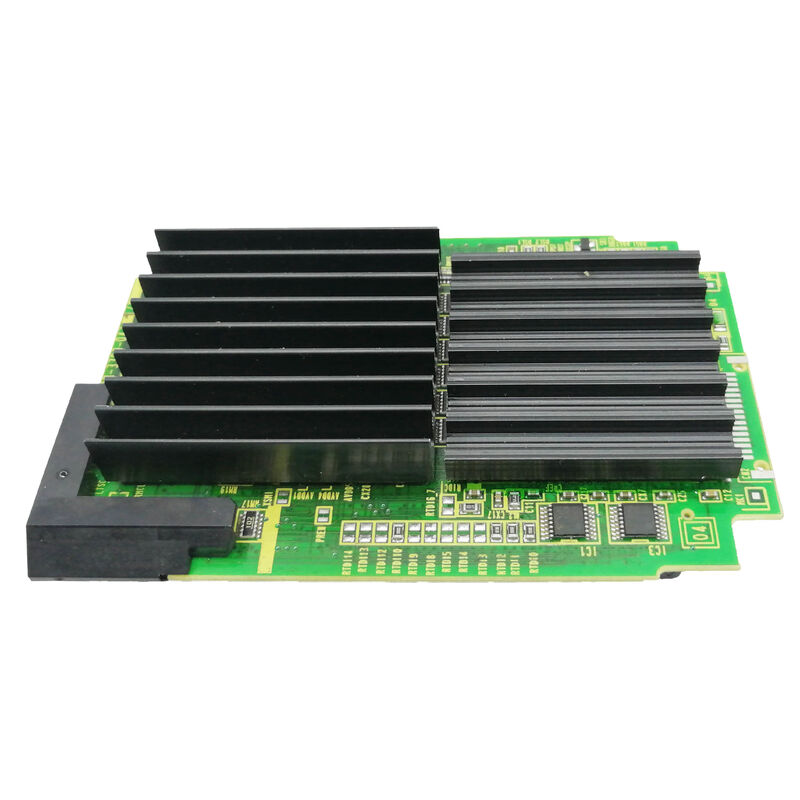

A20B-3300-0442∙ FANUC FSSB 2-Path 16-Axis Servo Module B24 ∙ High-Axis Multi-Path CNC / 30i/31i/32i / A20B-3300 Series

16 trục qua 2 con đường Mód CNC trục cao

A20B-3300-0442 kết hợp số lượng trục cao nhất trong gia đình 044x (16 trục) với kiến trúc 2 đường.Sự kết hợp này xác định nó như là mô-đun cho các cấu hình công cụ máy CNC đòi hỏi khắt khe nhất, những nơi mà một CNC 2 đường đồng thời điều khiển nhiều trục servo.

16 trục phân bố trên 2 đườngthường có nghĩa là:

• Con đường số 1:Tối đa 8 trục √ chức năng servo trục chính, tháp pháo, trục Z, trục X, trục Y, trục C và chức năng servo phụ trợ
• Con đường 2:Tối đa 8 trục √ trục phụ, tháp pháo thứ hai, trục định vị bổ sung và chức năng servo thứ cấptất cả 16 trục được phối hợp thông qua giao tiếp FSSB hai đường A20B-3300-0442 một mật độ quản lý trục phụ chỉ có thể đạt được với xử lý DSP tiên tiến trong mô-đun này.

Các thông số kỹ thuật chính

mật độ dữ liệu FSSB ️ Điều phối 16 ổ đĩa mỗi chu kỳ

Quản lý 16 ổ trong cấu hình FSSB 2 đường trong mỗi chu kỳ can thiệp servo đòi hỏi băng thông và xử lý dữ liệu đáng kể: Mỗi chu kỳ FSSB phải:

1. Chuyển lệnh vị trí đến 16 ổ đĩa riêng lẻ (phân chia trên 2 chuỗi hoa ngọc FSSB)
2. Nhận phản hồi mã hóa từ 16 ổ đĩa riêng lẻ
3. Đồng bộ hóa dữ liệu giữa đường dẫn 1 và đường dẫn 2 để duy trì sự phối hợp chương trình đa đường dẫn.Transaction FSSB 2 đường trong thời gian can thiệp cung cấp tốc độ cập nhật servo cần thiết cho hoạt động trơn tru, chuyển động chính xác trên tất cả 16 trục đồng thời.

Các kịch bản ứng dụng

Vụ lỗi servo module trung tâm máy quay phức tạp:Một trung tâm nghiền quay được điều khiển bởi FANUC 30i với hai tháp pháo, hai trục, trục Y và trục C phát triển các báo động FSSB trên nhiều trục.Thay thế khôi phục liên lạc FSSB 16-trục 2 đường.

FMS servo mở rộng:Một hệ thống sản xuất linh hoạt FANUC CNC thêm trục servo mới cho một trạm gia công bổ sung.

Câu hỏi thường gặp

Q1: 16 trục được phân phối như thế nào giữa 2 đường trong mô-đun B24?

Việc gán trục-đường đi được cấu hình thông qua các tham số hệ thống của CNC không được gắn trong mô-đun. Thông thường, 8 trục được gán cho mỗi đường đi, mặc dù phân chia không bằng nhau (ví dụ:10 + 6) có thể tùy thuộc vào cấu hình máyMô-đun cung cấp tổng cộng 16 trục được quản lý bởi FSSB; việc gán đường là một cấu hình phần mềm.

Câu 2: A20B-3300-0442 là mô-đun FSSB trục cao nhất trong hệ sinh thái FANUC 30i?

Trong số các gia đình A20B-3300-044x được xác nhận trong phiên họp này, A20B-3300-0442 ở 16 trục là cao nhất được chỉ định.Gia đình A20B-3300 rộng hơn bao gồm các mô-đun có tối đa 36 trục cho các thế hệ bộ điều khiển robot sau (R-30iB PlusXác nhận tối đa áp dụng cho CNC 30i/31i/32i cụ thể từ tài liệu phần cứng.

Câu 3: Thay thế A20B-3300-0442 có yêu cầu tham số servo nhập lại trên tất cả 16 trục không?

Tất cả 16 tham số servo trục nằm trong SRAM chính của CNC. CNC tự động nạp lại chúng sau khi lắp đặt thay thế.Kiểm tra phản ứng servo ở tốc độ thấp trên tất cả 16 trục trên cả hai đường dẫn chương trình trước khi quay trở lại sản xuất đầy đủ.

Câu 4: A20B-3300-0442 có thể được sử dụng để nâng cấp một CNC 30i từ một mô-đun FSSB trục dưới không?

Số lượng trục tối đa của 30i CNC cũng bị giới hạn bởi các tùy chọn phần mềm và thông số kỹ thuật bảng chính không chỉ bởi mô-đun FSSB.Cho dù lắp đặt A20B-3300-0442 mở khóa các trục bổ sung ngoài những người hiện đang hoạt động phụ thuộc vào cấu hình tùy chọn phần mềm của CNCXem tài liệu phần cứng FANUC 30i-series cho quy trình mở rộng trục.

Q5: Số lượng trục nào có sẵn cho mỗi đường FSSB trong A20B-3300-0442?

Với tổng số 16 trục và 2 đường dẫn FSSB, phân chia điển hình cung cấp tối đa 8 trục cho mỗi đường dẫn 1 dây chuyền FSSB daisy cho mỗi đường dẫn. Mỗi chuỗi có thể kết nối nhiều mô-đun ổ servo (SVM1, SVM2,SVM3) lên đến giới hạn 8 trục cho mỗi chuỗiCấu hình chính xác tuân theo các thông số phân bổ trục FSSB.
