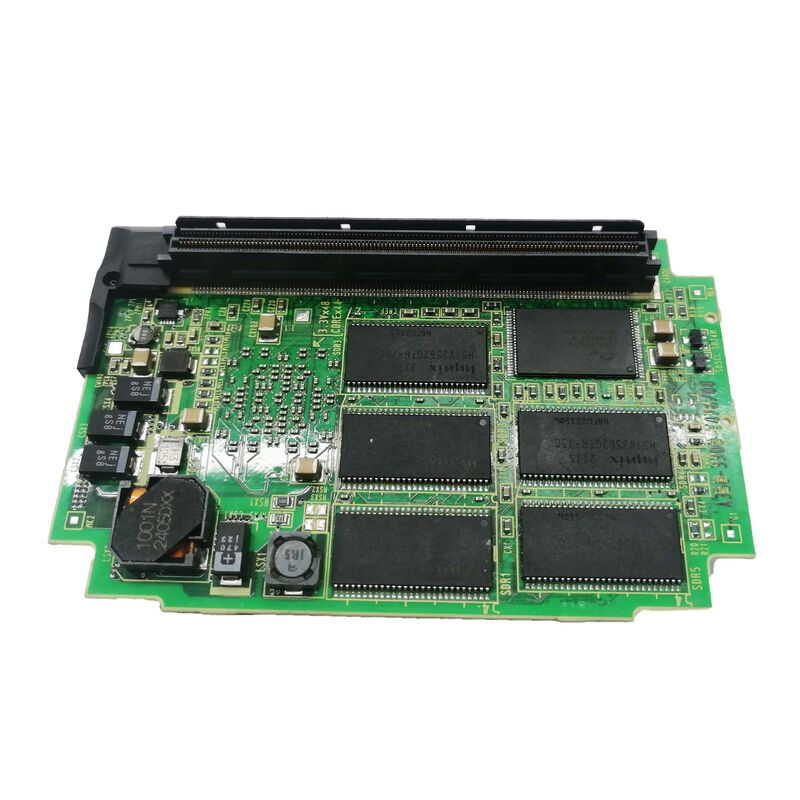

A20B-3300-0445 Bảng mạch PCB Fanuc A20B33000445 A2OB-33OO-O445

A20B-3300-0445 | Mô-đun servo 4 trục FANUC FSSB B11 — Mở rộng servo một đường dẫn / Cấu hình trục tiêu chuẩn / Dòng A20B-3300

1-Path 4-Axis — Mô-đun tiêu chuẩn nhỏ gọn

A20B-3300-0445 là phần cuối nhỏ gọn của dòng mô-đun servo 044x — điều khiển 1 đường dẫn và 4 trục servo. Trong khi các mô-đun B24 (16 trục, 2 đường dẫn) và B26 (2 đường dẫn) phục vụ các hệ thống CNC đa đường phức tạp thì B11 phục vụ cấu hình trục CNC cơ bản nhất.

Bốn trục trên một đường dẫn FSSB duy nhất bao gồm đầy đủ các cấu hình máy công cụ CNC tiêu chuẩn:Trung tâm gia công 3 trục:X, Y, Z là ba trục tuyến tính chính, cộng với trục thứ tư để định vị ổ dao hoặc bàn quay - tổng cộng 4 trục. Cấu hình trung tâm gia công dọc phổ biến nhất trên toàn thế giới.Máy tiện CNC 4 trục:Trục Z, X, C (hướng trục chính cho nguyên công phay) và chỉ số trục Y hoặc ổ dao - tổng cộng 4 trục cho một trung tâm tiện CNC có khả năng.Máy CNC 3 trục có 1 servo phụ:Máy mài, EDM dây hoặc CNC chuyên dụng có 3 trục gia công cộng với một chức năng phụ trợ được điều khiển bằng servo.

Thông số kỹ thuật chính

Dòng A20B-3300-044x — Chọn mô-đun phù hợp

Ba mô-đun servo A20B-3300-044x FSSB phục vụ các mức độ phức tạp của máy về cơ bản khác nhau:

B11 (0445) phục vụ các máy một đường, trục thấp hơn, đại diện cho phần lớn dân số máy công cụ CNC. Hầu hết các trung tâm gia công và trung tâm tiện ở

Kịch bản ứng dụng

Lỗi servo trung tâm gia công 4 trục CNC 30i:Trung tâm gia công FANUC 30i với X, Y, Z và bàn quay (4 trục) phát triển cảnh báo servo FSSB. A20B-3300-0445 được xác định là có lỗi. Việc thay thế khôi phục tất cả giao tiếp FSSB 4 trục.

Bảo trì mô-đun servo CNC một đường dẫn:FANUC CNC sử dụng mô-đun B11 4 trục 1 đường dẫn đang được bảo trì điều khiển. A20B-3300-0445 được thay thế như một phần của quá trình đổi mới mô-đun servo.

Câu hỏi thường gặp

Câu hỏi 1: Có thể sử dụng A20B-3300-0445 (B11, 4 trục) làm điểm bắt đầu và mở rộng ra nhiều trục hơn sau này không?

Bản thân mô-đun B11 là cấu hình 4 trục cố định. Việc mở rộng sang nhiều trục hơn yêu cầu lắp mô-đun công suất cao hơn (B24, B26) hoặc thêm mô-đun servo thứ hai. Tổng công suất trục của nền tảng CNC cuối cùng bị giới hạn bởi thông số kỹ thuật của bo mạch chính và các tùy chọn phần mềm được cài đặt - xác nhận đường dẫn mở rộng từ tài liệu phần cứng FANUC 30i/31i/32i.

Câu hỏi 2: A20B-3300-0445 có phù hợp với các ứng dụng CNC 5 trục FANUC 30i không?

Gia công đồng thời 5 trục yêu cầu 5 trục servo. Mô-đun B11 cung cấp 4 trục. Đối với cấu hình 5 trục, cần có mô-đun có công suất 5 trục trở lên (B24 ở 16 trục hoặc kết hợp các mô-đun). Xác nhận yêu cầu trục từ thông số kỹ thuật của máy trước khi chọn mô-đun servo.

Câu hỏi 3: A20B-3300-0445 có hỗ trợ điều khiển servo HRV3 không?

Các mô-đun servo FSSB trong dòng A20B-3300-044x hỗ trợ các chế độ điều khiển servo có sẵn trên nền tảng FANUC 30i. HRV3 có hoạt động cho các trục được phục vụ bởi A20B-3300-0445 hay không tùy thuộc vào cài đặt thông số servo và phần cứng ổ đĩa servo được kết nối với mô-đun này. Khả năng HRV3 được xác nhận trong tài liệu tham số servo FANUC 30i.

Câu hỏi 4: Việc thay thế A20B-3300-0445 có yêu cầu thay đổi tham số servo không?

Không. Tất cả các tham số servo cho 4 trục đều nằm trong SRAM chính của CNC. Sau khi lắp thay thế, CNC sẽ tự động tải lại các thông số. Xác minh phản hồi servo ở tốc độ thấp trên cả 4 trục trước khi quay lại sản xuất.

Câu hỏi 5: A20B-3300-0445 có được sử dụng trong các ứng dụng điều khiển robot không?

Các mô-đun A20B-3300-044x phục vụ nền tảng FANUC 30i/31i/32i và R-30i. Bộ điều khiển robot R-30i nằm trong phạm vi ứng dụng đã được xác nhận cho các mô-đun servo FSSB này. Việc A20B-3300-0445 (B11, 1 đường dẫn, 4 trục) có được chỉ định cho các ứng dụng R-30i với 4 trục khớp hay không được xác nhận từ tài liệu phần cứng R-30i.
