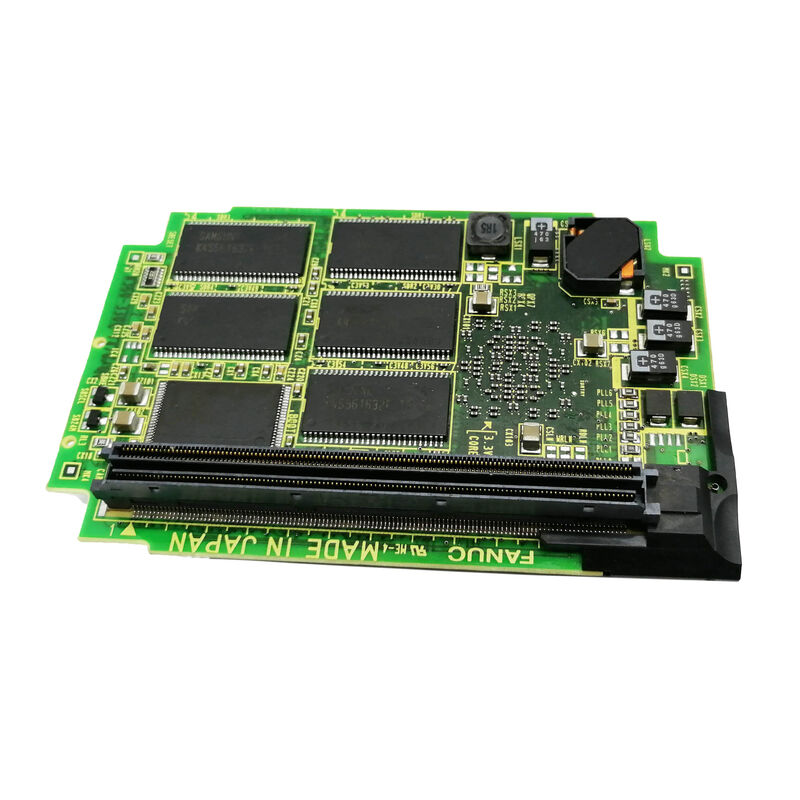

A20B-3300-0470 Bảng mạch PCB Fanuc A20B33000470 A2OB-33OO-O47O

A20B-3300-0470. FANUC B2 Pentium CPU Module 64MB DRAM / Series 16i-B và 18i-B / người tiền nhiệm của B3 / 060°C

CPU Pentium 64MB cho Series 16i-B/18i-B

DNC Electronics xác nhận A20B-3300-0470: "Điều khiển bộ xử lý B2 + DRAM Module Series 16i và 18i. CPU Pentium với DRAM 64MB mô hình B.Được lắp đặt trên các thiết bị điều khiển mô hình B thế hệ 16i và 18i sau. "

A20B-3300-0470 (B2, 64MB) và A20B-3300-0471 (B3, 128MB) là hai tùy chọn mô-đun CPU cho các nền tảng FANUC Series 16i-B và 18i-B:

The B2 (0470) at 64MB bridges between the Pentium MMX generation's 16MB and the B3's 128MB — providing substantial working memory headroom for the 16i-B and 18i-B without the maximum 128MB capacity of the B3 generation.

Các thông số kỹ thuật chính

64MB DRAM ¢ Bộ nhớ làm việc thực tế

Bộ nhớ DRAM 64MB của mô-đun B2 cung cấp bộ nhớ hoạt động đầy đủ cho các cấu hình CNC 16i-B/18i-B tiêu chuẩn đến phức tạp trung bình:

Bộ tùy chọn phần mềm tiêu chuẩn:Các tùy chọn 16i-B / 18i-B được cài đặt phổ biến nhất ✓ khớp cứng, AICC, biến đổi 5 trục, điều chỉnh servo ✓ chạy thoải mái trong phân bổ bộ nhớ hoạt động 64MB.

Tính phức tạp của chương trình:Các chương trình mã G cho các ứng dụng trung tâm gia công và trung tâm quay điển hình được thực hiện từ 64MB mà không bị hạn chế bộ nhớ về độ sâu nhìn về phía trước hoặc tốc độ thực hiện.

Các chức năng hiển thị và hệ thống:Quản lý màn hình, chức năng chẩn đoán và truyền thông hàng loạt của CNC đều hoạt động trong phạm vi 64MB cho các cấu hình hệ thống tiêu chuẩn.

Đối với các hệ thống 16i-B được lựa chọn nhiều nhất, mô-đun B3 (0471) ở 128MB cung cấp thêm chỗ đứng nhưng B2 ở 64MB là thông số kỹ thuật chính xác cho các cấu hình hệ thống sử dụng nó.

Các kịch bản ứng dụng

lỗi CPU 16i-B CNC B2:Một FANUC Series 16i-B CNC với mô-đun CPU B2 phát triển các lỗi ở cấp độ bộ xử lý. A20B-3300-0470 được xác định. Thay thế khôi phục khả năng xử lý 64MB.

Thay thế mô-đun độc lập 18i-B:Một máy CNC 18i-B Series với một bảng chính độc lập A20B-3200-042x yêu cầu thay thế mô-đun CPU B2. A20B-3300-0470 là thay thế đã được xác nhận.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa B2 (A20B-3300-0470, 64MB) và B3 (A20B-3300-0471, 128MB) là gì?

Cả hai đều phục vụ nền tảng Series 16i-B/18i-B với xử lý lớp Pentium.B3 hỗ trợ các cấu hình 16i-B/18i-B được lựa chọn nhiều hơn và cũng phục vụ 21i-B (0471 được xác nhận cho 16i-B), 18i-B, và 21i-B). B2 cụ thể là mô-đun 64MB cho 16i-B và 18i-B mà không có bộ nhớ mở rộng của B3.

Q2: A20B-3300-0470 (B2) có phù hợp thay thế cho mô-đun Pentium MMX cũ A20B-3300-0600 không?

Cả A20B-3300-0600 (Pentium MMX, 16MB) và A20B-3300-0470 (B2, 64MB) phục vụ Series 16i-B/18i-B.Cho dù 0470 có thể trực tiếp cắm vào nơi mà 0600 đã được lắp đặt phụ thuộc vào thông số kỹ thuật ổ cắm chính. Xác nhận từ tài liệu phần cứng thích hợp trước khi thay thế.

Q3: Việc thay A20B-3300-0470 có ảnh hưởng đến các thông số hoặc chương trình CNC không?

Không. Các tham số và chương trình CNC nằm trong các mô-đun SRAM và FROM tách biệt với thẻ CPU. Thay A20B-3300-0470 không ảnh hưởng đến dữ liệu được lưu trữ. Sau khi lắp đặt thay thế,CNC khởi động từ FROM và đọc các thông số từ SRAM bình thường.

Q4: A20B-3300-0470 có thể được lắp vào một bảng chính được thiết kế cho B3 (A20B-3300-0471)?

B2 và B3 là các mô-đun công suất khác nhau cho cùng một nền tảng. Whether a B2 module is compatible in a main board socket that supports the B3 depends on the memory interface specification — a B2 may function correctly but only provide 64MB working memory rather than 128MBXác nhận từ tài liệu phần cứng FANUC 16i-B trước khi lắp một mô-đun dung lượng thấp hơn làm thay thế.
