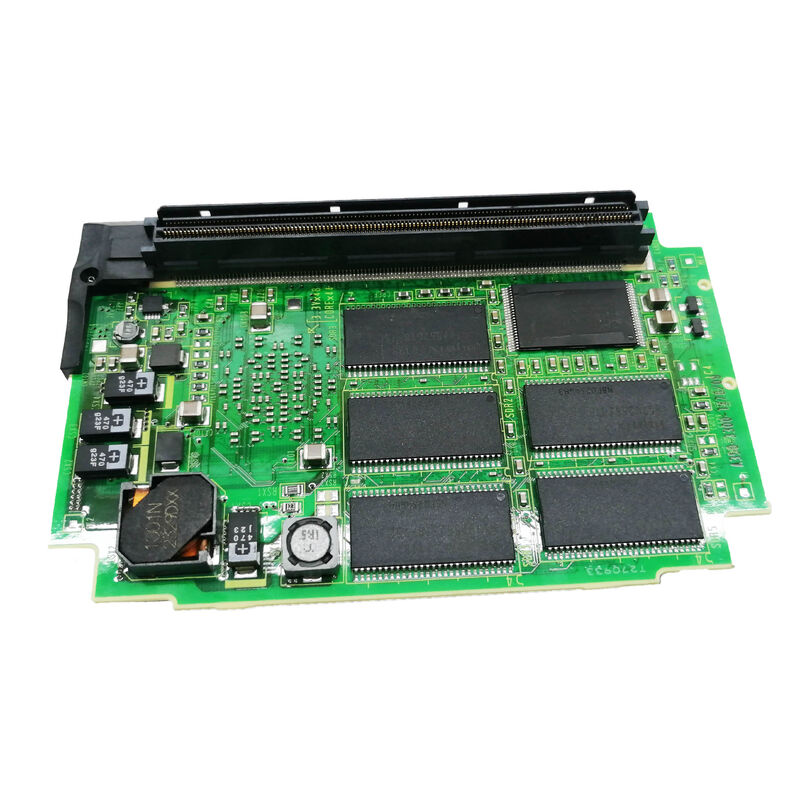

A20B-3300-0475 Bảng mạch PCB Fanuc A20B33000475 A2OB-33OO-O475

A20B-3300-0475. FANUC A3 CPU Module 128MB DRAM tích hợp / High-Capacity CNC Processor Card / A20B-3300 Series

128MB DRAM ️ Một bước tiến quan trọng của thế hệ

Theo dõi dung lượng DRAM trên toàn bộ bộ máy CPU A20B-3300 cho thấy sự phát triển của khả năng xử lý CNC của FANUC.A20B-3300-0475 mang đến 128MB DRAM tích hợp ∙ một bước đáng kể phản ánh nhu cầu của các nền tảng FANUC CNC mới hơn.

Bộ nhớ hoạt động ở 128MB cho phép:

Các bộ đệm dự báo chương trình lớn hơn:CNC có thể đệm nhiều khối mã G hơn trước điểm cắt, cho phép thực hiện trơn tru ở tốc độ cấp cao ngay cả với các chương trình đường công cụ phức tạp, dày đặc.

Các chương trình PMC phức tạp hơn:Logic trình tự máy tiên tiến, quản lý truyền thông đa thiết bị và xử lý có điều kiện phức tạp đặt yêu cầu cao hơn đối với môi trường bộ nhớ làm việc của CPU.

Hệ điều hành nâng cao và phần mềm tùy chọn:Mỗi thế hệ phần mềm CNC của FANUC phát triển khi nhiều tính năng được tích hợp. 128MB bộ nhớ làm việc chứa hình ảnh phần mềm đầy đủ tính năng của nền tảng CNC mà không thỏa hiệp.

Các thông số kỹ thuật chính

Bộ nhớ DRAM tích hợp 1 bảng, đầy đủ chức năng

A20B-3300-0475 tích hợp tất cả 128MB DRAM trực tiếp vào PCB thẻ CPU. Không cần mô-đun mở rộng DRAM riêng biệt.Việc phân bổ bộ nhớ làm việc đầy đủ được cung cấp trong một số phần duy nhất.

Việc tích hợp này đơn giản hóa dịch vụ hệ thống. Khi nghi ngờ một thẻ CPU hoặc vấn đề bộ nhớ làm việc, A20B-3300-0475 thay thế địa chỉ cả hai trong một hoạt động.Một tấm duy nhất trong kho bao gồm cả CPU và DRAM thất bại chế độ, giảm phạm vi phụ tùng cần thiết.

Các kịch bản ứng dụng

lỗi khởi động CNC với bảng chính A3:Một hệ thống FANUC CNC với cấu hình bảng chính A3 không hoàn thành trình tự khởi động của nó.Thẻ CPU A20B-3300-0475 được thay thế làm CPU kết hợp và module DRAM. CNC tiếp tục hoạt động bình thường sau khi lắp đặt thay thế.

Thẻ dự phòng cho thiết bị sản xuất có giá trị cao:Một trung tâm gia công chạy nền tảng CNC FANUC với yêu cầu CPU DRAM 128MB duy trì A20B-3300-0475 như một bộ phận dự phòng quan trọng.Thẻ có sẵn ngay lập tức khi CPU module bị hỏng giảm thời gian sửa chữa đến sản xuất từ vài ngày đến vài giờ.

Câu hỏi thường gặp

Q1: A20B-3300-0475 khác nhau như thế nào với A20B-3300-0471 (cũng là DRAM 128MB)?

Cả hai đều là các mô-đun CPU DRAM 128MB, nhưng chúng mang các chỉ định loại bảng khác nhau: -0475 là loại A3; -0471 là loại i-B3 cho các hệ thống 15i/16i/18i/21i Model B.Các chỉ định khác nhau này chỉ ra các giao diện kết nối vật lý khác nhau phù hợp với các thế hệ bảng chính khác nhauChúng không thể hoán đổi nhau, luôn luôn phù hợp với loại thẻ CPU với tên bảng chính của hệ thống CNC cụ thể.

A20B-3300-0475 có bao gồm bất kỳ phần mềm hệ thống CNC nào không?

Không. Phần mềm hệ thống CNC được lưu trữ trong các mô-đun FROM (Flash ROM) ̇ các bảng cắm riêng biệt trong hệ thống điều khiển FANUC. A20B-3300-0475 chỉ cung cấp lõi xử lý và bộ nhớ hoạt động 128MB.Bắt nguồn, máy CNC tải lại phần mềm từ các mô-đun FROM vào DRAM của thẻ CPU. Thay thế thẻ CPU không ảnh hưởng đến nội dung FROM hoặc các tham số được lưu trữ trong SRAM.

Q3: A20B-3300-0475 có thể được sử dụng để nâng cấp một hệ thống trước đây chạy một thẻ CPU dung lượng DRAM thấp hơn không?

Điều này phụ thuộc vào việc khe cắm thẻ CPU của bo mạch chính có được đánh giá cho loại bo mạch A3 và liệu phiên bản phần mềm CNC có hỗ trợ bộ nhớ hoạt động 128MB hay không.Sử dụng một thẻ dung lượng cao hơn trong một hệ thống trước đây chạy với ít DRAM không có hại nếu khả năng tương thích vật lý được xác nhậnTuy nhiên, phần mềm hệ thống phải có khả năng giải quyết đầy đủ 128MB xác minh từ tài liệu phần cứng và phần mềm của CNC trước khi được trang bị như một nâng cấp thay vì thay thế giống như.

Q4: Quy trình chính xác sau khi lắp A20B-3300-0475 là gì?

Sau khi cài đặt thẻ CPU, bật máy CNC và quan sát trình tự khởi động. Hệ thống nên hoàn thành khởi động, tải phần mềm từ FROM và đọc các tham số từ SRAM.Xác minh rằng tất cả các trục, chức năng PMC và các tùy chọn liên lạc hoạt động chính xác. Nếu nội dung FROM hoặc tham số SRAM bị thiếu, khôi phục từ sao lưu. Tài liệu thay thế trong hồ sơ bảo trì của máy.

Q5: Có các biến thể module CPU A3 khác ngoài A20B-3300-0475 trong loạt A20B-3300 không?

Có. Trong loạt A20B-3300, nhiều module CPU mang tên A3 ở dung lượng DRAM khác nhau. -0475 là biến thể 128MB. Các biến thể A3 khác có thể mang kích thước DRAM khác nhau.Luôn luôn xác nhận cả loại bảng (A3) và dung lượng DRAM từ nhãn của mô-đun được cài đặt trước khi đặt hàng.
