| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-3300-0551 |

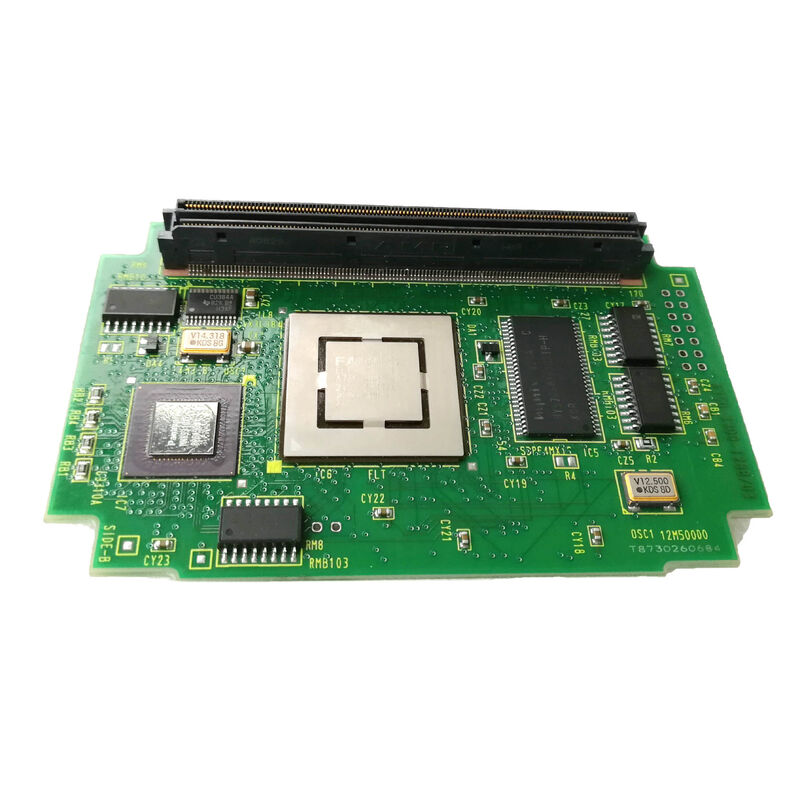

A20B-3300-0551 không phải là mô-đun CPU có mục đích chung - nó là mộtMô-đun giao diện người dùng đồ họadành riêng cho các chức năng xử lý hiển thị và giao diện đồ họa. Trong khi mô-đun CPU chính của CNC xử lý nội suy chương trình, điều khiển trục và phối hợp hệ thống thì mô-đun GUI chịu trách nhiệm về giao diện trực quan của người vận hành.
Sự tách biệt chức năng này mang lại lợi ích kiến trúc quan trọng: trải nghiệm hiển thị của người vận hành vẫn mượt mà và phản hồi nhanh ngay cả khi CPU chính CNC chịu tải nặng với các phép tính đa trục phức tạp. Mỗi bộ xử lý xử lý miền riêng của mình mà không cạnh tranh về thời gian xử lý.
| tham số | Giá trị |
|---|---|
| Loại mô-đun | GUI (Giao diện người dùng đồ họa) |
| Ký ức | DRAM 128 MB |
| Yếu tố hình thức | Mô-đun trình cắm |
| Loạt | A20B-3300 |
Dòng A20B-3300 chứa cả các mô-đun CPU chung (như mô-đun A20B-3300-0293 486 và mô-đun Pentium A20B-3300-0312 được mô tả trong loạt bài này) và các mô-đun chức năng chuyên dụng như A20B-3300-0551.
Mối quan hệ trong cấu hình CNC:
Mô-đun CPU chính:Thực hiện chương trình, nội suy chuyển động, thang PMC, giao tiếp servo, phối hợp hệ thống.
Mô-đun GUI (A20B-3300-0551):Hiển thị kết xuất, giao diện vận hành, phản hồi đồ họa, ứng dụng chức năng PC.
Cả hai đều cắm vào cùng một bo mạch chính nhưng phục vụ các miền xử lý độc lập. Lỗi trong mô-đun GUI có thể làm gián đoạn màn hình vận hành trong khi CNC tiếp tục gia công - và ngược lại.
Lỗi mô-đun GUI trên CNC với chức năng PC:FANUC CNC có chức năng PC phát sinh các vấn đề về hiển thị - giao diện đồ họa trở nên chậm, hiển thị đường chạy dao không thể hiển thị hoặc chức năng PC bị hỏng. Máy CNC tiếp tục gia công bình thường. Mô-đun GUI A20B-3300-0551 được xác định là có lỗi. Việc thay thế sẽ khôi phục hiệu suất hiển thị và chức năng của PC.
Nâng cấp màn hình CNC:Chất lượng hiển thị đồ họa của hệ thống CNC FANUC đã giảm sút sau nhiều năm sử dụng. Mô-đun GUI A20B-3300-0551 được thay thế như một phần của quá trình làm mới hệ thống hiển thị.
Câu hỏi 1: Hệ thống CNC nào sử dụng mô-đun GUI A20B-3300-0551?
Dung lượng DRAM 128 MB của A20B-3300-0551 và ký hiệu "Mô-đun GUI" biểu thị cấu hình tập trung vào màn hình hiệu suất cao - phù hợp với các hệ thống CNC thế hệ FANUC iB có chức năng PC hoặc các tùy chọn hiển thị độ phân giải cao. Xác nhận kiểu máy CNC hiện hành từ tài liệu phần cứng của bo mạch chủ.
Câu hỏi 2: Việc thay thế A20B-3300-0551 có ảnh hưởng đến các thông số CNC hoặc chương trình bộ phận không?
Không. Các tham số CNC và chương trình bộ phận nằm trong các mô-đun bộ nhớ SRAM và FROM trên bo mạch chính — không có trong mô-đun GUI. Việc thay thế A20B-3300-0551 không ảnh hưởng đến các giá trị được lưu trữ này. Sau khi lắp thiết bị thay thế, màn hình và chức năng GUI sẽ khôi phục. Khả năng gia công của CNC không bao giờ bị ảnh hưởng bởi lỗi mô-đun GUI.
Câu hỏi 3: Điều gì xảy ra nếu mô-đun GUI A20B-3300-0551 bị lỗi trong khi CNC đang chạy chương trình?
Nếu mô-đun GUI bị lỗi trong quá trình sản xuất, các chức năng gia công của CNC vẫn tiếp tục — CPU chính, trục servo và PMC không bị ảnh hưởng. Màn hình vận hành có thể không hoạt động hoặc thất thường, khiến không thể giám sát chương trình hoặc tương tác với CNC từ bảng vận hành. Phải dừng máy một cách an toàn trong thời gian sớm nhất để thay thế mô-đun bị lỗi.
Câu hỏi 4: 128 MB có đủ cho các ứng dụng chức năng PC hiện đại không?
DRAM 128 MB trong A20B-3300-0551 rất phù hợp cho chức năng PC của thế hệ FANUC iB. Đối với các ứng dụng PC được thiết kế và đủ tiêu chuẩn cho thế hệ CNC này, 128MB cung cấp đủ bộ nhớ. Không nên chạy phần mềm PC hiện đại không đủ tiêu chuẩn cho thế hệ FANUC CNC này bất kể bộ nhớ khả dụng - chỉ sử dụng phần mềm đủ tiêu chuẩn FANUC và nhà chế tạo máy cho chức năng PC.
