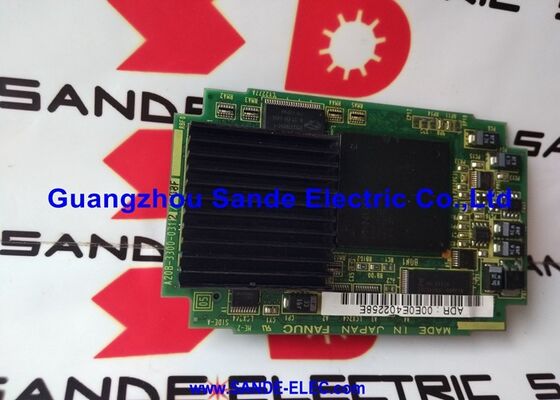

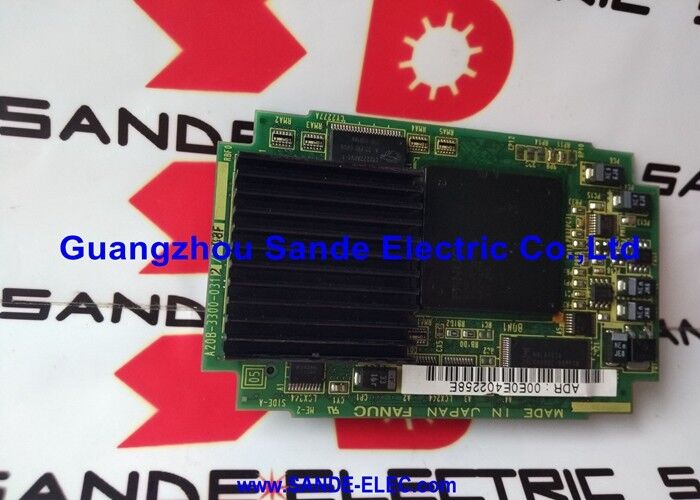

A20B-3300-0601 Bảng mạch PCB Fanuc A20B33000601 A2OB-33OO-O6OI

FANUC A20B-3300-0601 | Mô-đun CPU Series 16iB / 18iB — SDRAM 32MB / Thẻ PCB cắm vào

Bộ não CPU của 16iB và 18iB - Cấu hình SDRAM 32MB

A20B-3300-0601 là thẻ mô-đun CPU plug-in dành cho bộ điều khiển CNC Series 16iB và 18iB của FANUC. Nó mang 32 MB SDRAM và vừa với bo mạch chủ CPU chính của bộ điều khiển, nơi nó cung cấp bộ xử lý và bộ nhớ làm việc mà CNC chạy từ đó. Tất cả việc thực hiện chu trình CNC, nội suy, tạo lệnh servo, quản lý HMI và xử lý tác vụ nền đều chạy qua mô-đun này.

Các mô-đun CPU dòng A20B-3300 được phân biệt bởi dung lượng SDRAM hoặc DRAM. Biến thể -0600 cung cấp 16 MB; -0601 cung cấp 32 MB SDRAM. Cấu hình 32MB được chỉ định cho các ứng dụng 16iB và 18iB đòi hỏi khắt khe nhất — hệ thống nhiều trục, môi trường chương trình phức tạp hoặc cấu hình trong đó khoảng trống bộ nhớ làm việc bổ sung hỗ trợ các chức năng CNC phức tạp hơn và phần mềm tùy chọn.

Mô-đun này là một thẻ cắm chứ không phải một bo mạch độc lập — nó kết nối với bo mạch chủ CPU chính thông qua đầu nối cạnh của nó, chiếm một vị trí khe xác định trên bo mạch đó. Bo mạch CPU chính cung cấp nguồn điện và kết nối hệ thống; A20B-3300-0601 cung cấp lõi xử lý và SDRAM của nó.

Thông số kỹ thuật chính

-0600 so với -0601 - Dung lượng bộ nhớ xác định biến thể

Hai biến thể này không thể thay thế cho nhau nếu không xác nhận các yêu cầu về bộ nhớ của hệ thống CNC. Việc thay thế phải phù hợp với dung lượng và loại bộ nhớ của biến thể đã cài đặt. Việc cài đặt mô-đun 16 MB trong đó yêu cầu 32 MB có thể gây ra lỗi khởi động hoặc thiếu chức năng nếu phần mềm CNC yêu cầu cấu hình bộ nhớ lớn hơn.

Ghi chú thay thế - Dữ liệu FROM/SRAM không thay đổi

A20B-3300-0601 mang SDRAM — bộ nhớ hoạt động dễ thay đổi. Dữ liệu chương trình, thông số và phần mềm hệ thống của CNC được lưu trữ trong mô-đun FROM/SRAM (thường là dòng A20B-3900-0xxx), không phải trong thẻ CPU này. Việc thay thế môđun CPU không làm thay đổi dữ liệu tham số hoặc chương trình được lưu trữ. CNC tải dữ liệu thời gian chạy của nó từ FROM/SRAM vào SDRAM của mô-đun CPU mỗi lần bật nguồn. Bạn vẫn nên sao lưu tất cả dữ liệu CNC trước khi thay thế PCB, nhưng rủi ro mất dữ liệu chỉ từ việc thay thế mô-đun CPU sẽ thấp hơn so với mô-đun FROM/SRAM.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt về chức năng giữa A20B-3300-0600 (16MB) và A20B-3300-0601 (32MB) là gì?

Cả hai đều là mô-đun CPU cho 16iB và 18iB. SDRAM 32 MB trong -0601 cung cấp nhiều bộ nhớ làm việc hơn cho môi trường thực thi hoạt động của CNC — hữu ích cho các hệ thống đa trục phức tạp, các chương trình lớn hoặc các chức năng tùy chọn yêu cầu thêm khoảng trống bộ nhớ thời gian chạy. Cấu hình phần cứng của hệ thống CNC đã cài đặt chỉ định biến thể nào được yêu cầu. Việc thay thế -0600 trong đó -0601 được yêu cầu có thể tạo ra lỗi khởi động hoặc chức năng hạn chế.

Câu hỏi 2: A20B-3300-0601 có lưu trữ các thông số hoặc chương trình CNC không?

Không. SDRAM không ổn định — tất cả dữ liệu sẽ bị mất khi tắt nguồn. Các thông số CNC, chương trình, độ lệch dao và phần mềm hệ thống được lưu trữ trong FROM và SRAM hỗ trợ pin (thường trên mô-đun A20B-3900-xxxx riêng biệt). Mô-đun CPU tải dữ liệu này từ mô-đun FROM/SRAM vào SDRAM của nó mỗi lần khởi động. Việc thay thế mô-đun CPU không làm thay đổi cấu hình dữ liệu được lưu trữ của CNC.

Câu 3: Máy CNC khởi động nhưng hiển thị cảnh báo lỗi bộ nhớ. A20B-3300-0601 có phải là nguyên nhân không?

Lỗi mô-đun SDRAM có thể tạo ra cảnh báo lỗi bộ nhớ khi khởi động - CNC phát hiện rằng bộ nhớ đang hoạt động không phản hồi chính xác trong quá trình tự kiểm tra khi bật nguồn. Tuy nhiên, lỗi bộ nhớ khi khởi động cũng xảy ra do pin dự phòng SRAM cạn kiệt (ảnh hưởng đến FROM/SRAM chứ không phải thẻ này) hoặc dữ liệu FROM bị hỏng. Phân biệt bằng mã cảnh báo: cảnh báo trỏ đến DRAM hoặc lỗi bộ nhớ hoạt động trỏ đến mô-đun này; Cảnh báo SRAM hoặc FROM trỏ đến mô-đun FROM/SRAM.

Câu hỏi 4: CNC có phải được cấu hình sau khi thay thế A20B-3300-0601 không?

Nếu chỉ mô-đun CPU được thay thế và mô-đun FROM/SRAM được giữ nguyên, các thông số CNC và tải phần mềm từ FROM/SRAM như bình thường. CNC sẽ tiếp tục trạng thái đã định cấu hình ở lần bật nguồn tiếp theo. Xác nhận tất cả các thông số và chức năng còn nguyên vẹn bằng cách kiểm tra các trang thông số CNC và xác minh hoạt động I/O và truyền động trước khi quay lại sản xuất.

Câu 5: Nguồn gốc của A20B-3300-0601 ở đâu?

Thông qua thị trường hậu mãi phụ tùng CNC FANUC 16iB/18iB - đại lý PCB dòng FANUC i, chuyên gia sửa chữa CNC và các nhà cung cấp dư thừa đã được kiểm tra. Xác nhận A20B-3300-0601 (32MB SDRAM) từ nhãn của mô-đun đã cài đặt. A20B-3300-0600 (16MB) không phải là sản phẩm thay thế trực tiếp nếu không xác nhận thông số bộ nhớ của hệ thống CNC.
